Name: NITROGAS CN
Brand: NITROGAS

Karta katalogowa producenta

CN-150 · arkusz z katalogu NITROGAS

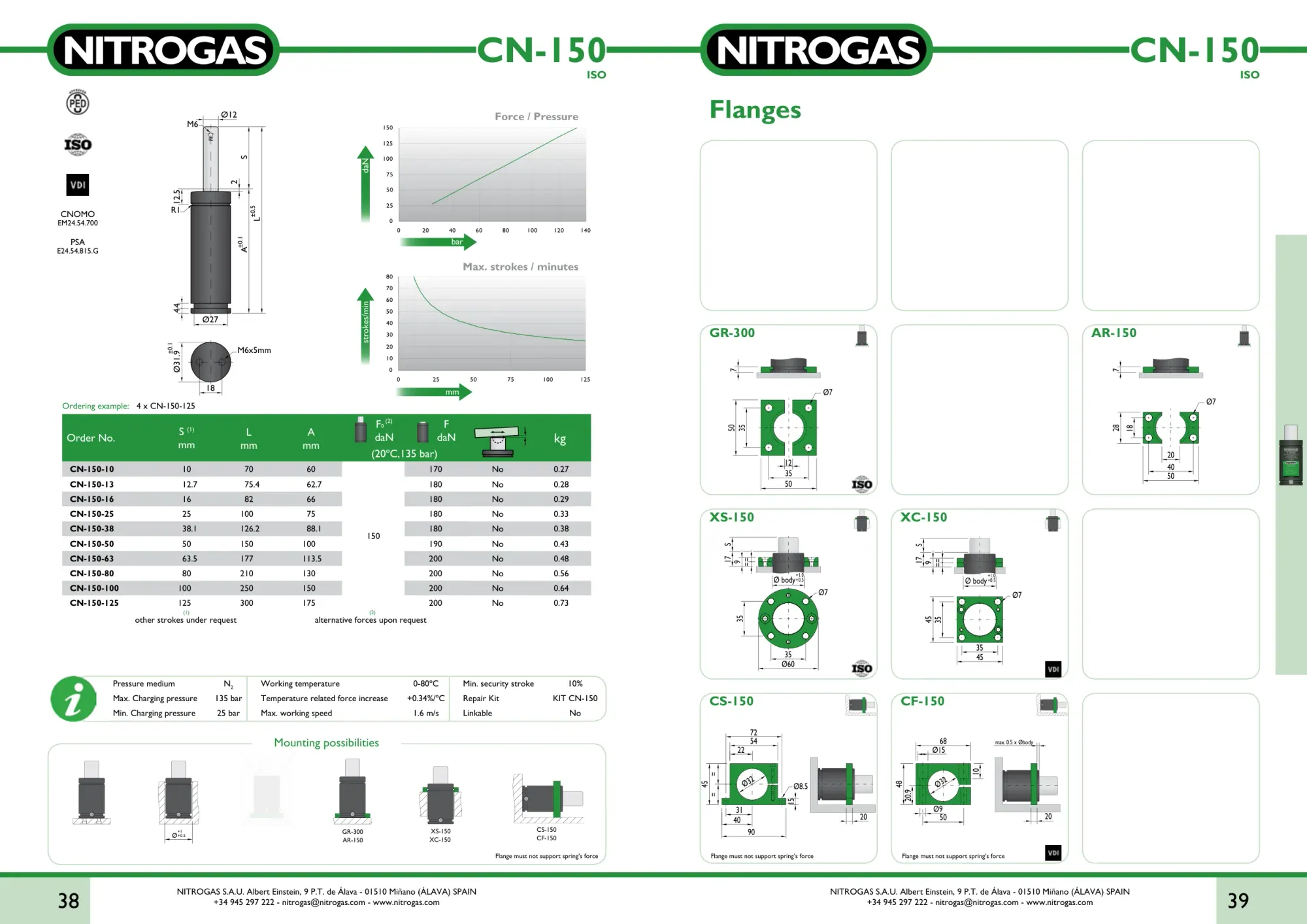

Karta katalogowa NITROGAS CN-150 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla CN-150. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

135 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT CN-150

Ø korpus / tłoczysko

95 / 60 mm

L = 2×S + 50

Akcesoria montażowe (katalog)

AR-150 CF-150 CS-150 GR-300 XC-150 XS-150

Przykład zamówienia: 4 x CN-150-125

Wymiary i kody - 10 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_150_200.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
CN-150-10	10	70	60	170	0,27	nie
CN-150-12.7	12,7	-	-	-	-	-
CN-150-16	16	82	66	180	0,29	nie
CN-150-25	25	100	75	180	0,33	nie
CN-150-38.1	38,1	-	-	-	-	-
CN-150-50	50	150	100	190	0,43	nie
CN-150-63.5	63,5	-	-	-	-	-
CN-150-80	80	210	130	200	0,56	nie
CN-150-100	100	250	150	200	0,64	nie
CN-150-125	125	300	175	200	0,73	nie

Grupa produktowa: Sprężyny controllable (CN)

Seria CN umożliwia mechaniczne opóźnienie powrotu tłoczyska - kluczowe w aplikacjach, w których uchwyt, dociskacz i wypychacz muszą działać sekwencyjnie. Eliminuje konieczność montażu zewnętrznych zaworów rozdzielających.

Zobacz pozostałe modele w grupie Sprężyny controllable (CN) →

Narzędzia inżynierskie

Parametry modelu CN-150 są przenoszone do kalkulatorów (F₀, Smax, rodzina CN).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=150 daN · Smax=125 mm · CN

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 150 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~1.5 kN · skok 80 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 125 mm · skok roboczy 80 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla CN-150-125

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.
