Name: NITROGAS K
Brand: NITROGAS

Karta katalogowa producenta

K-200 · arkusz z katalogu NITROGAS

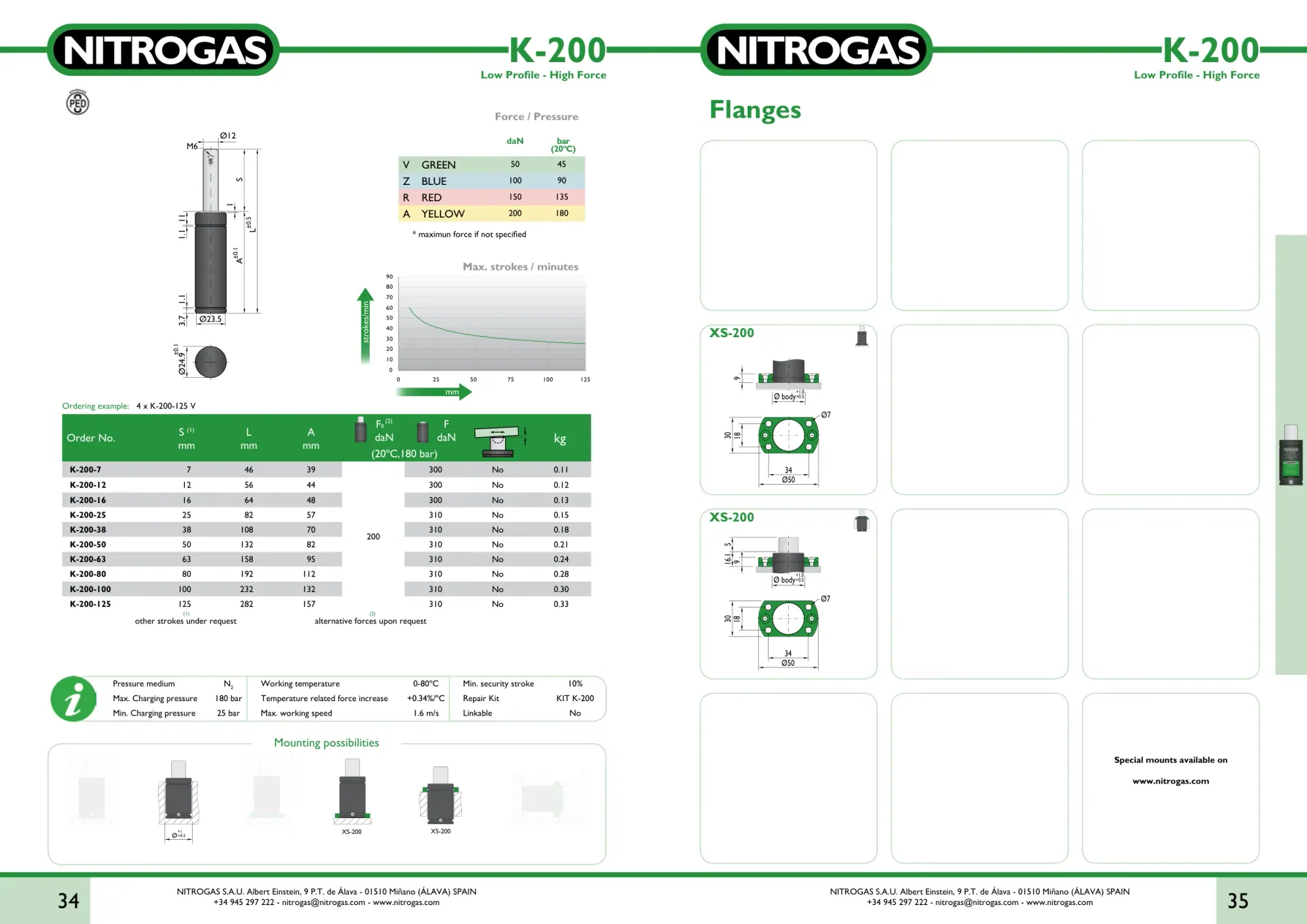

Karta katalogowa NITROGAS K-200 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla K-200. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

180 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT K-200

Ø korpus / tłoczysko

95 / 60 mm

L = 2×S + 32

Akcesoria montażowe (katalog)

XS-200

Przykład zamówienia: 4 x K-200-125

Wymiary i kody - 15 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_150_200.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
K-200-12-8	7	-	-	-	-	-
K-200-16-8	7	-	-	-	-	-
K-200-25-8	7	-	-	-	-	-
K-200-38-8	7	-	-	-	-	-
K-200-50-8	7	-	-	-	-	-
K-200-63-8	7	-	-	-	-	-
K-200-7	7	46	39	300	0,11	nie
K-200-7-8	7	-	-	-	-	-
K-200-12	12	56	44	300	0,12	nie
K-200-16	16	64	48	300	0,13	nie
K-200-25	25	82	57	310	0,15	nie
K-200-38	38	108	70	310	0,18	nie
K-200-50	50	132	82	310	0,21	nie
K-200-63	63	158	95	310	0,24	nie
K-200-80	80	192	112	310	0,28	nie

Grupa produktowa: Sprężyny kompaktowe

Dla aplikacji, w których standard ISO nie spełnia ograniczeń montażowych. Krótsza zabudowa, mniejsza średnica zewnętrzna i to samo lub wyższe ciśnienie azotu. Serie K, KC, KF, KP oraz monolityczne mini-kompakty KP-M.

Zobacz pozostałe modele w grupie Sprężyny kompaktowe →

Narzędzia inżynierskie

Parametry modelu K-200 są przenoszone do kalkulatorów (F₀, Smax, rodzina K).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=200 daN · Smax=125 mm · K

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 200 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~2.0 kN · skok 80 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 125 mm · skok roboczy 80 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla K-200-125

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.
