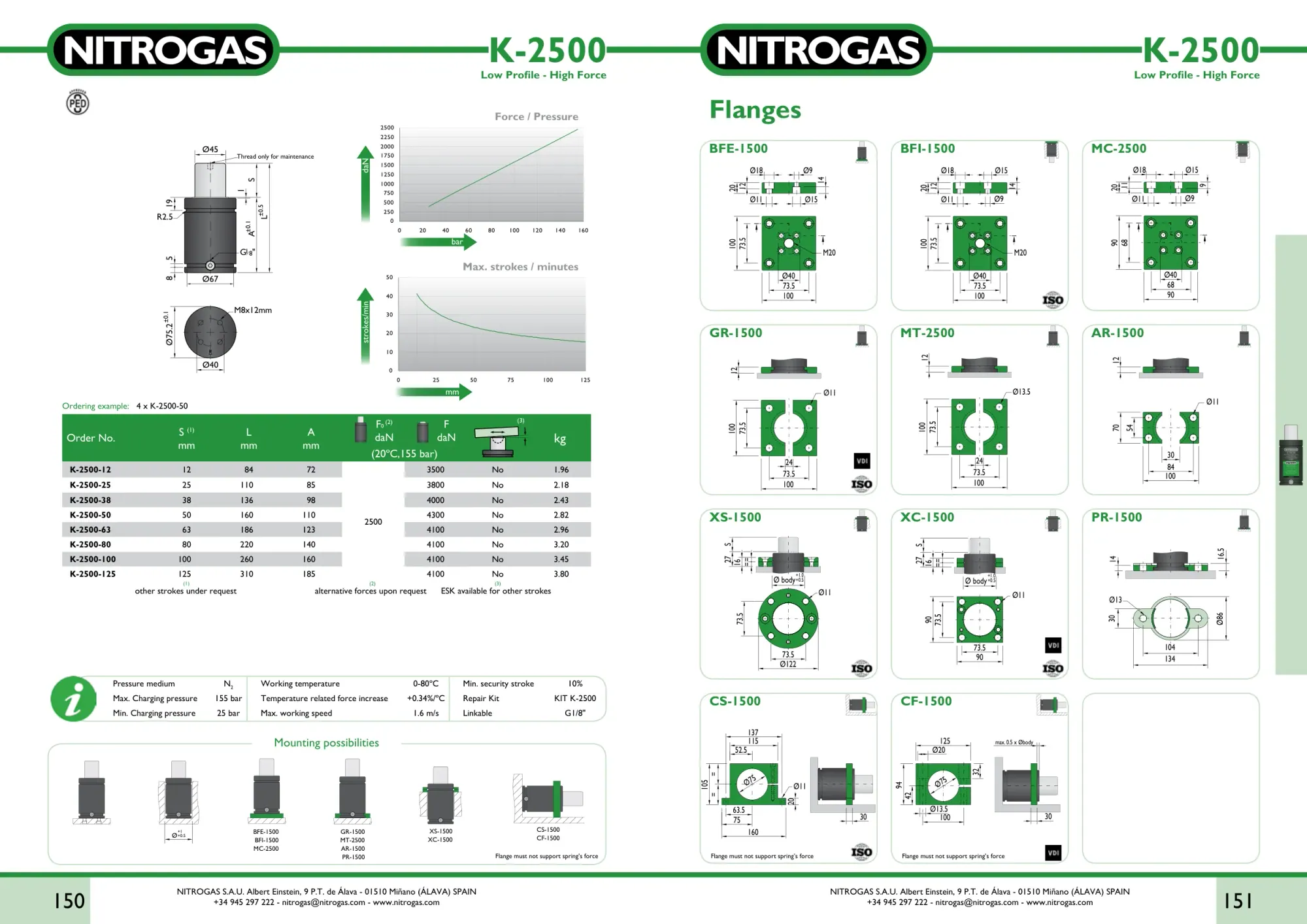

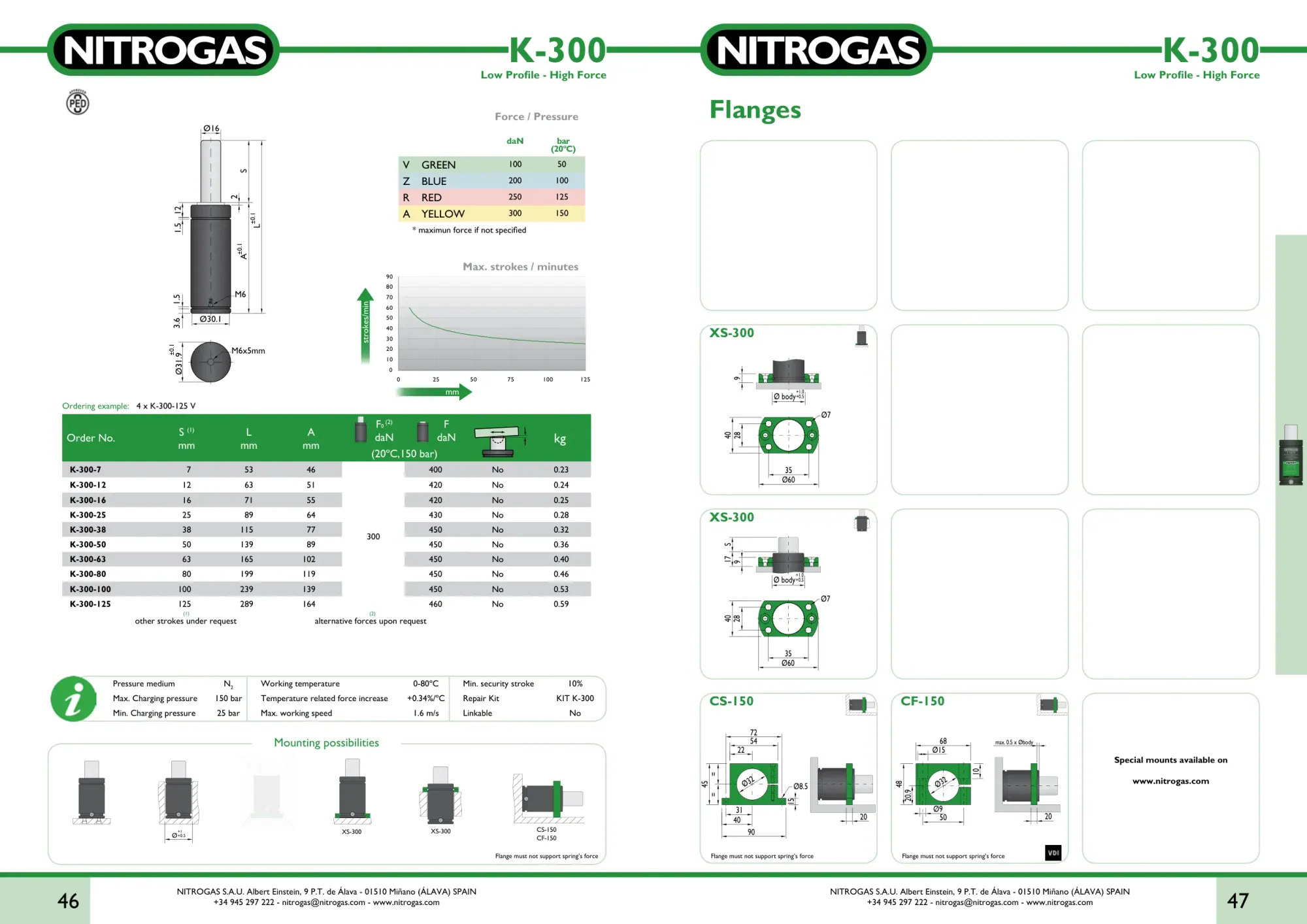

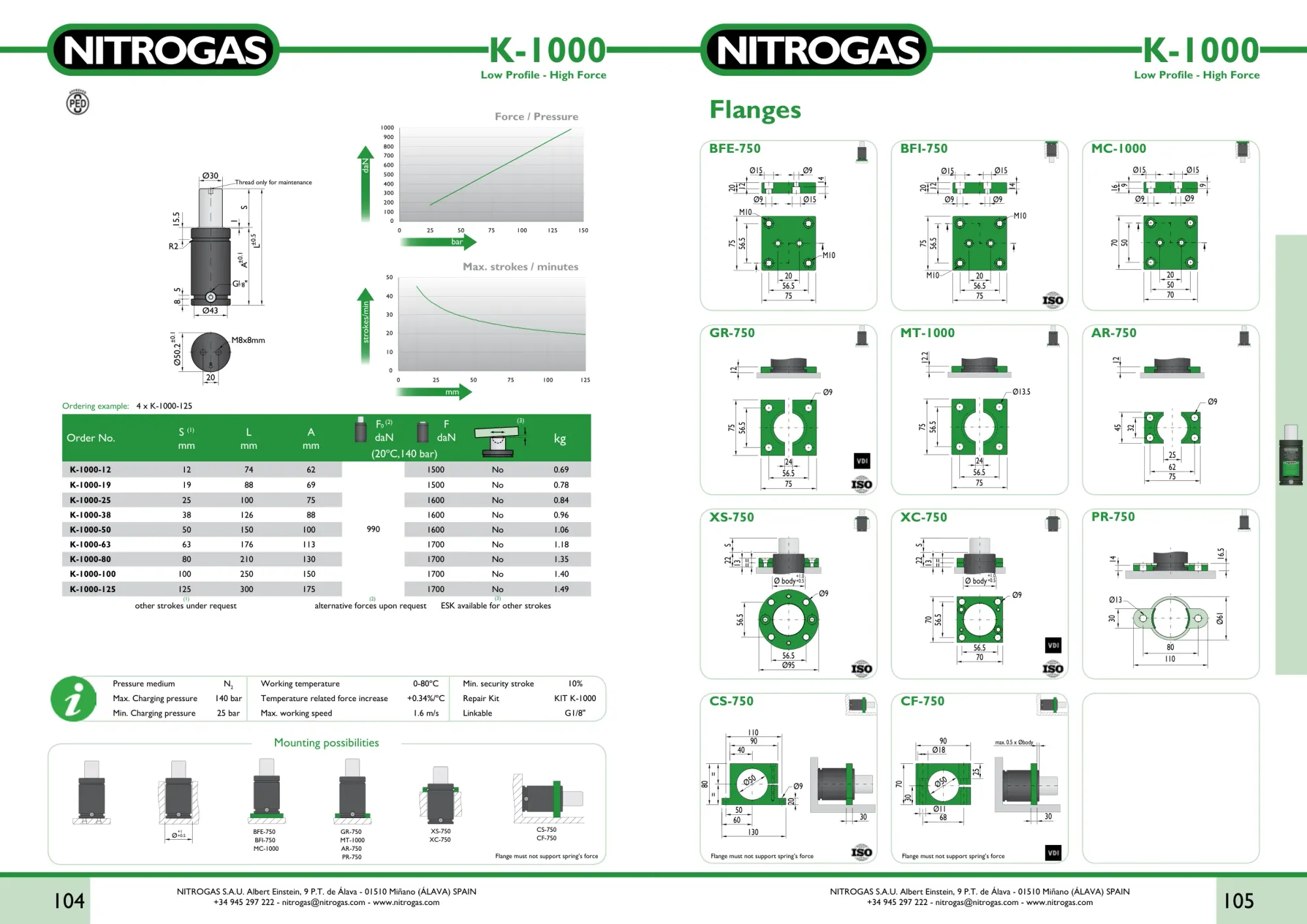

K
Cennik 2025
Seria K
Klasyczna kompaktowa, balans zabudowa/siła
- Siła F₀
- 200-4000 daN
- Skok
- 7-125 mm
- SKU w cenniku
- 79
Karty katalogowe · 8
Grupa NITROGAS · kompaktowe
Najwyższa gęstość siły w klasie
Kompakt, mini-kompakt, KP-M - gdy ISO nie mieści się w gnieździe
Dla aplikacji, w których standard ISO nie spełnia ograniczeń montażowych. Krótsza zabudowa, mniejsza średnica zewnętrzna i to samo lub wyższe ciśnienie azotu. Serie K, KC, KF, KP oraz monolityczne mini-kompakty KP-M.
- Najmniejsza wysokość zabudowy na rynku w klasie 1500-9500 daN
- Idealne do wkładek mocowanych w stemplach i wypychaczach
- Wymienność 1:1 z DADCO Mini, Bordignon HC, Special Springs U
- Serie KP-M dla aplikacji 6 600 daN w pojedynczej obudowie ø 65 mm
Karta techniczna grupy
- Zakres siły
- 170-20 000 daN
- Serie
- 8
- SKU (cennik)
- 586
- Kody serii
- KKCKPKHTSTSCNRNT
- Dla kogo
- Inżynierowie modernizacji, tłoczniki dla automotive Body-in-White
Serie w grupie
8 serii do dopasowania

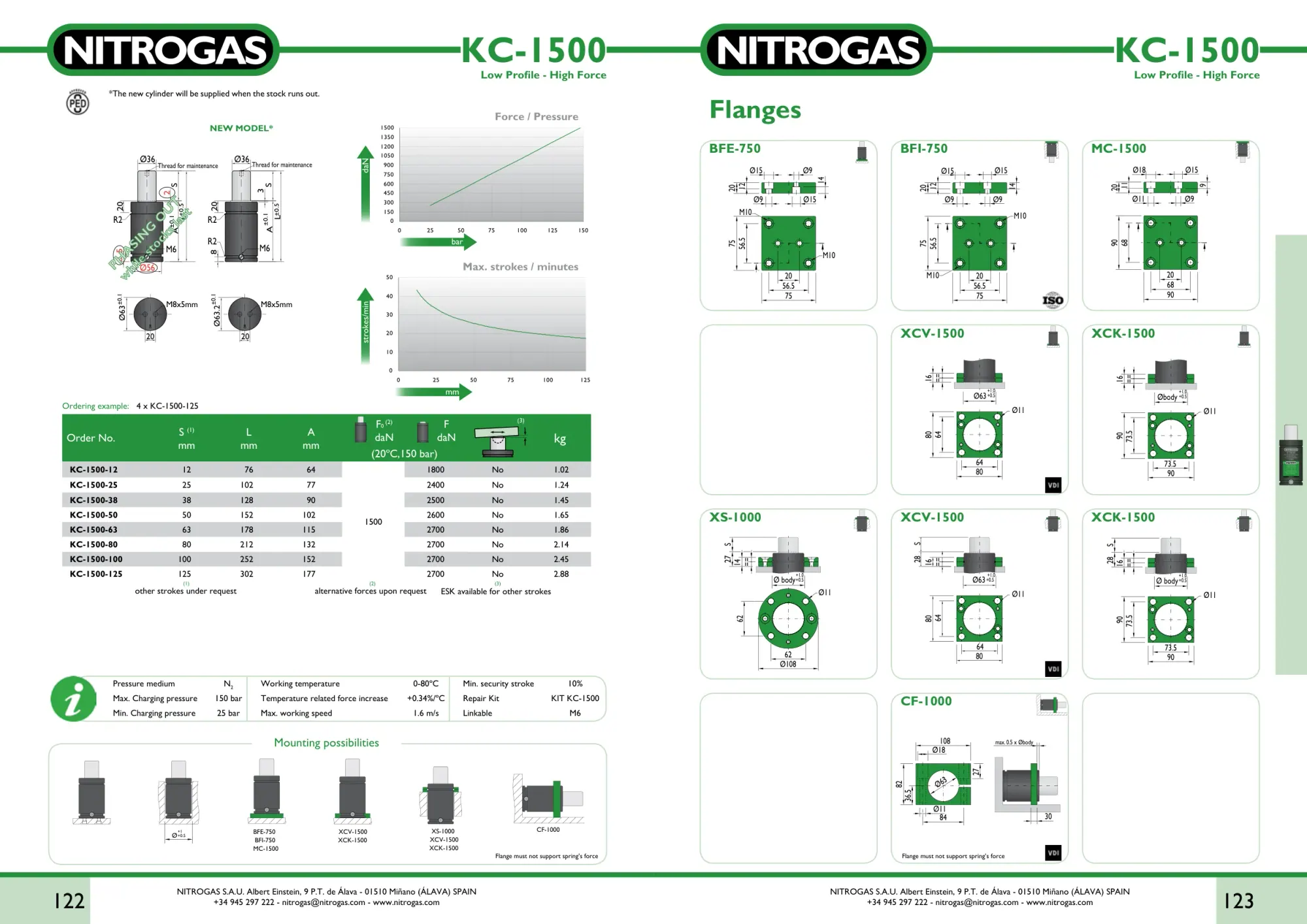

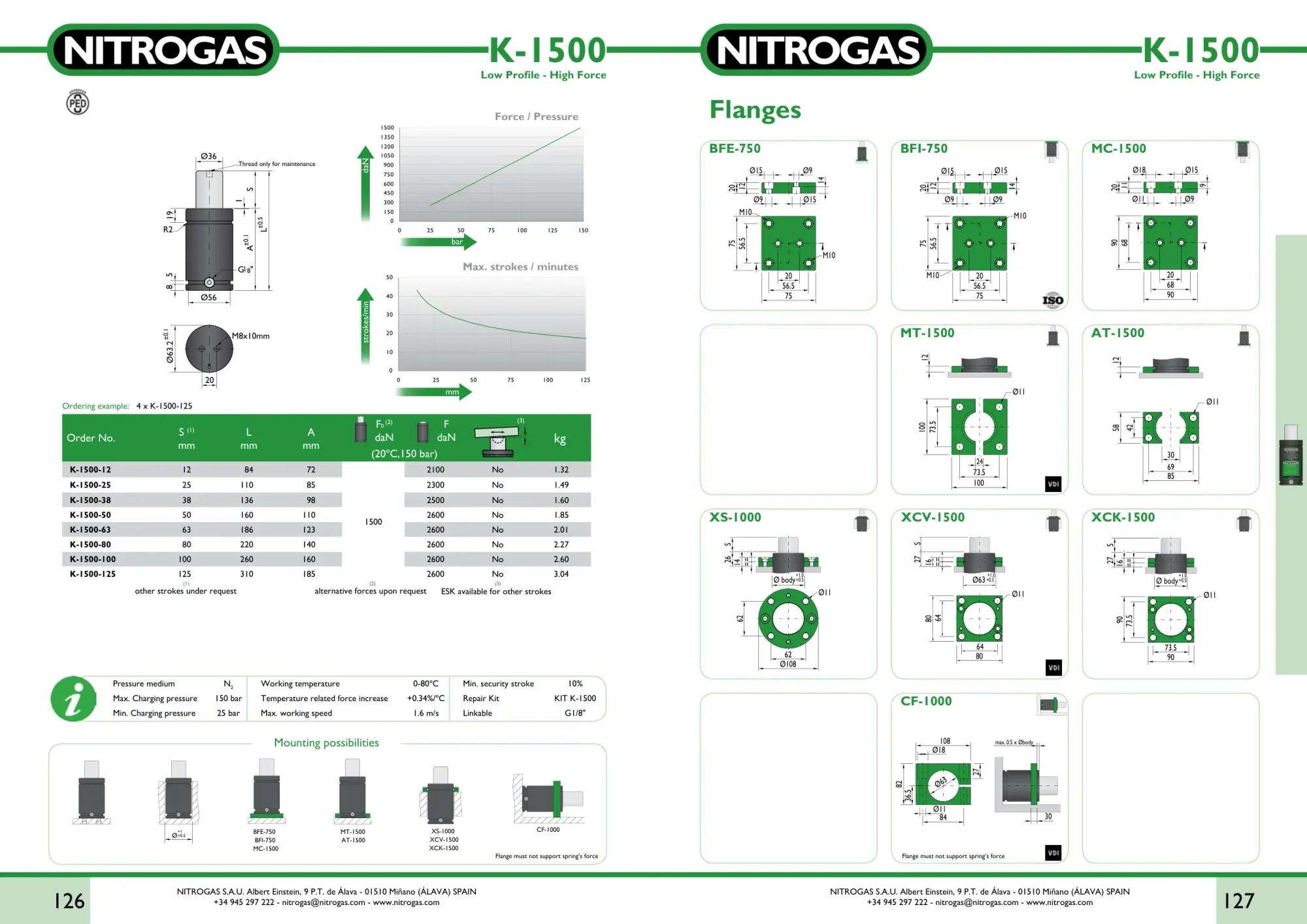

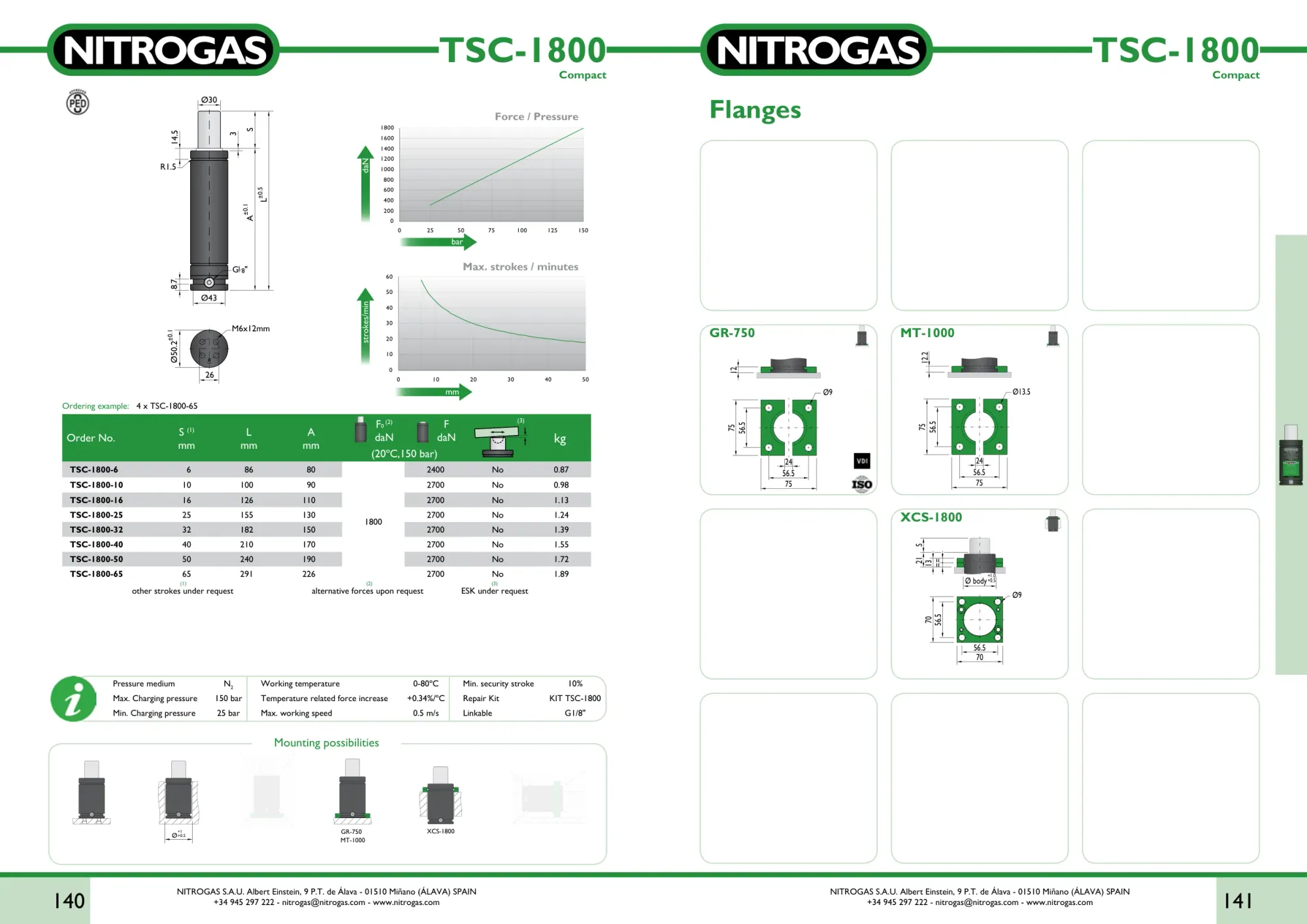

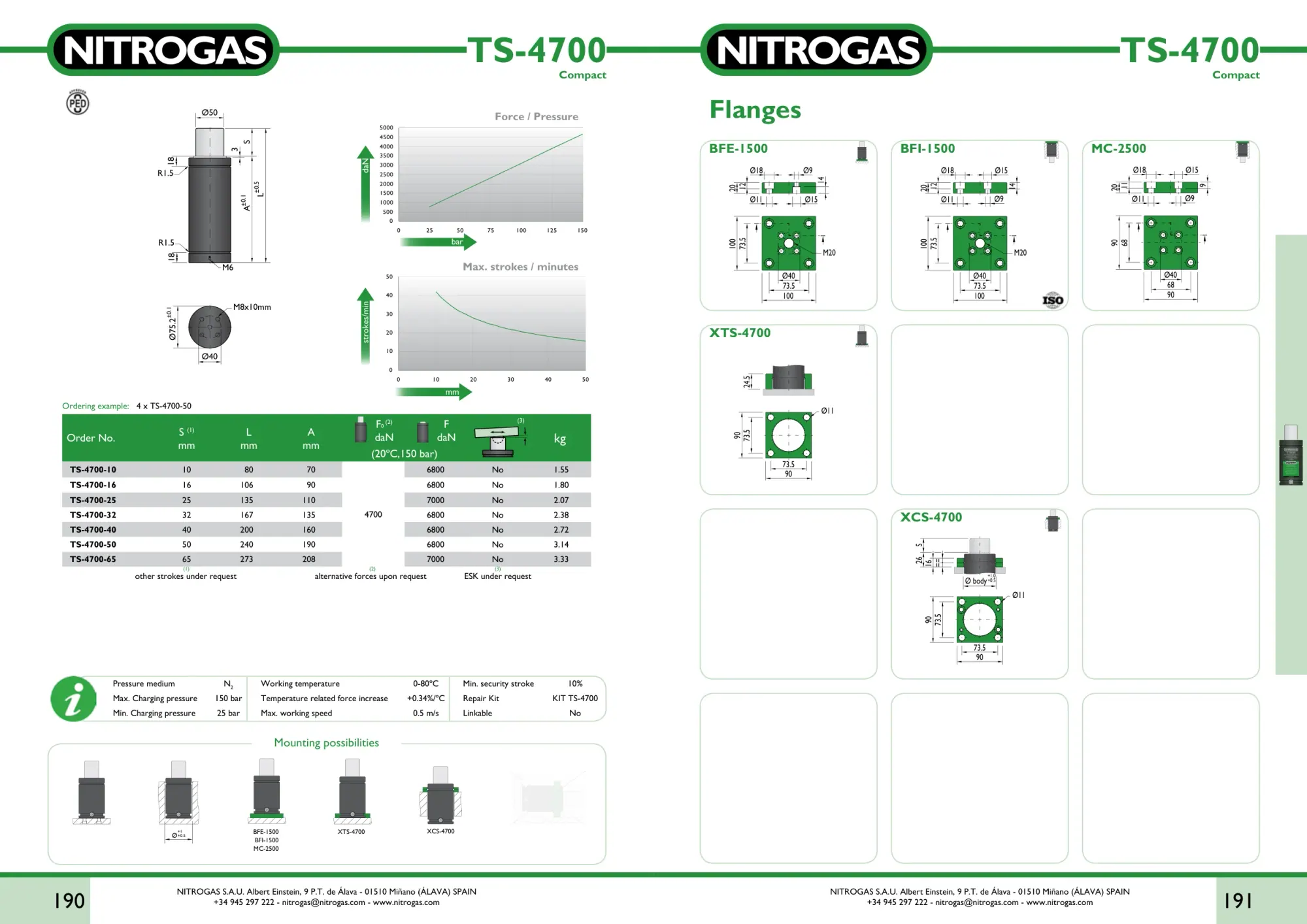

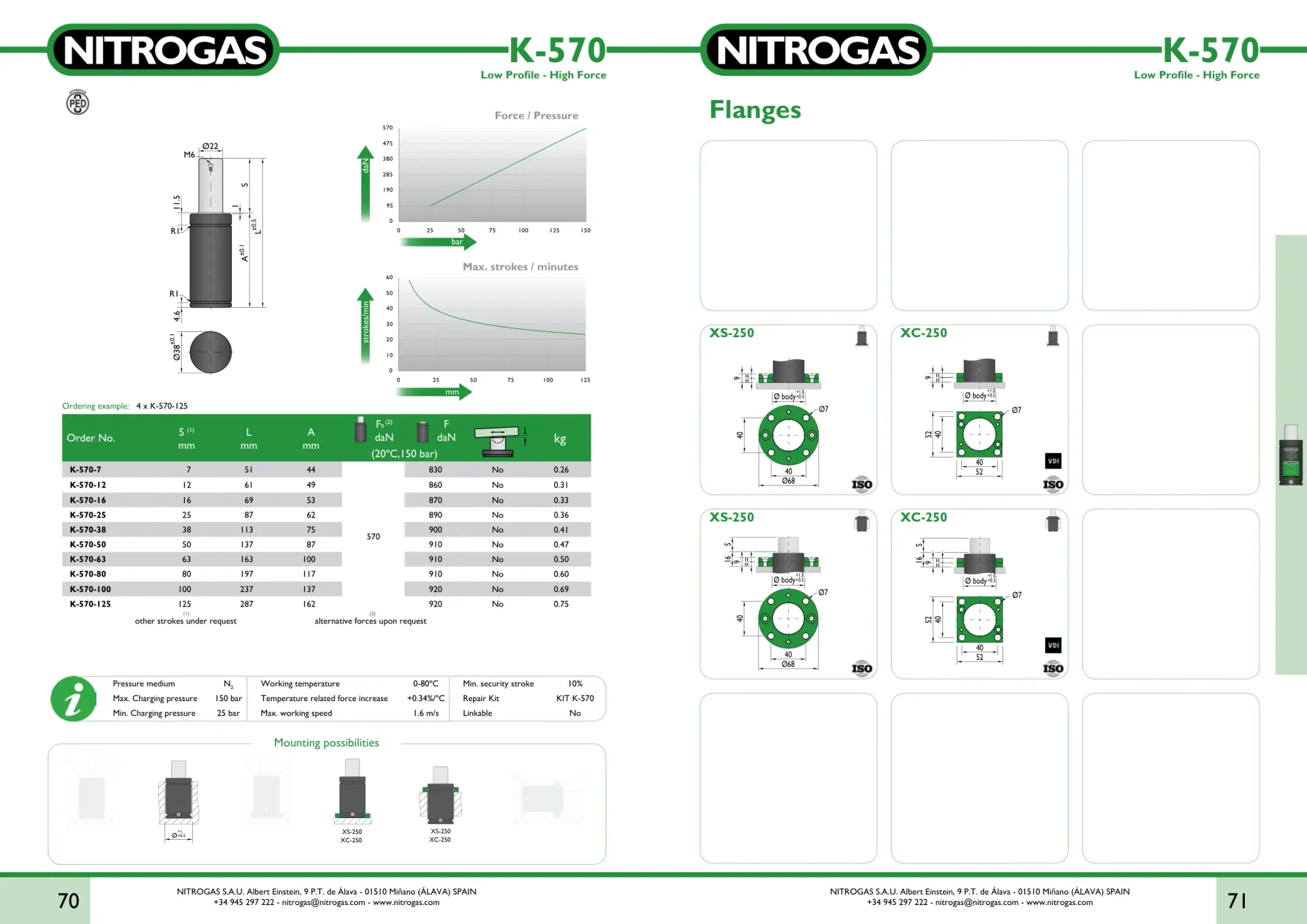

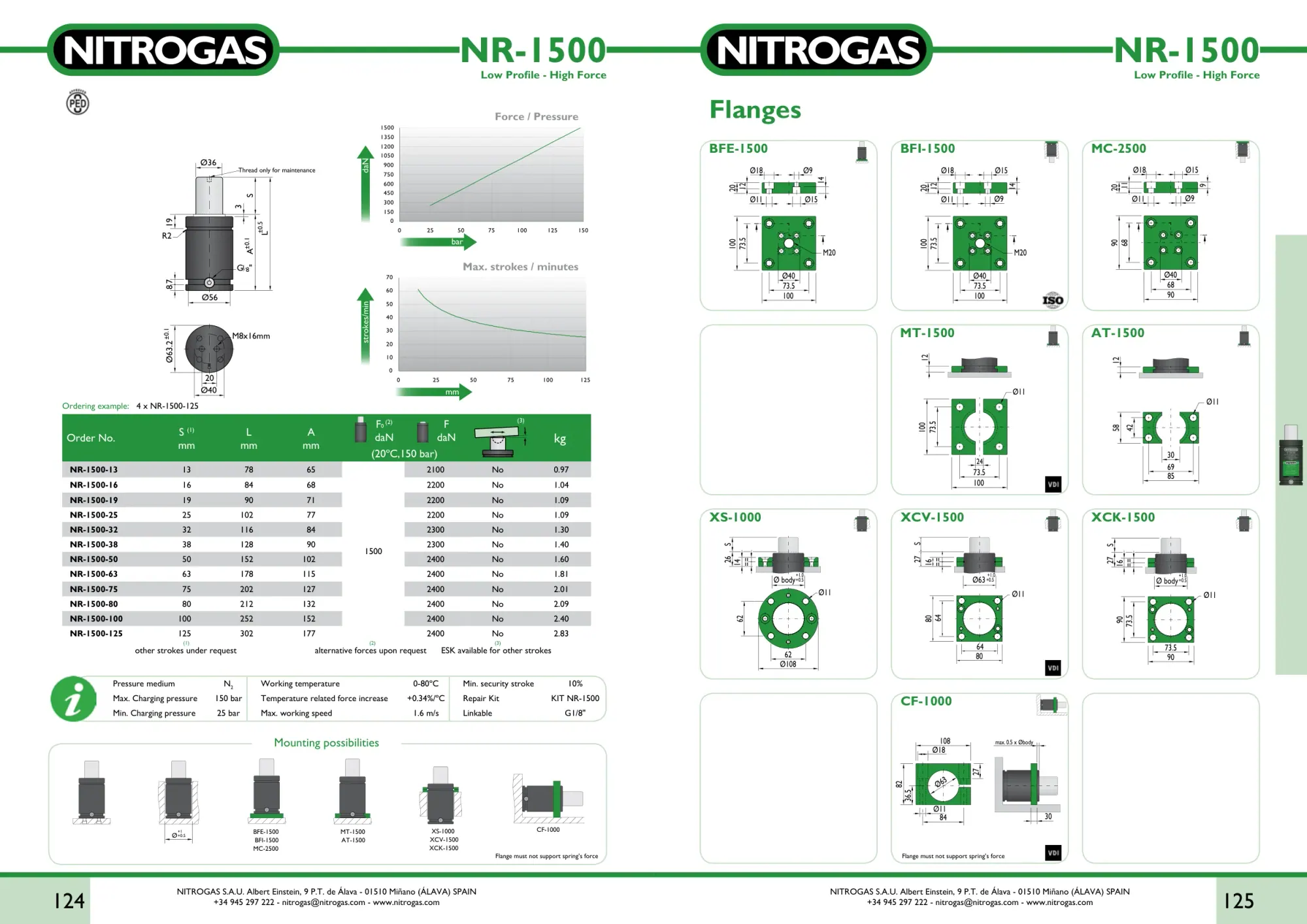

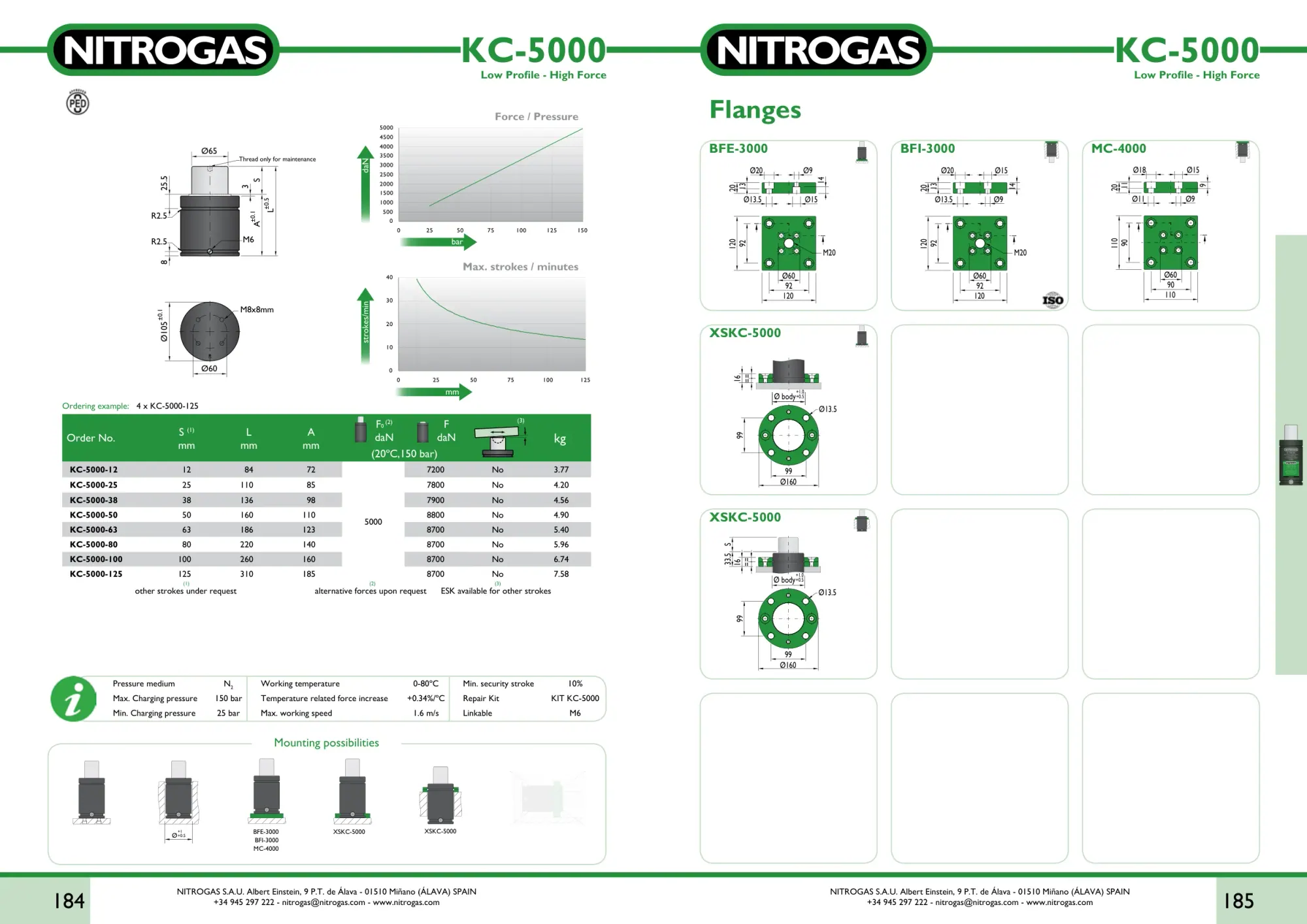

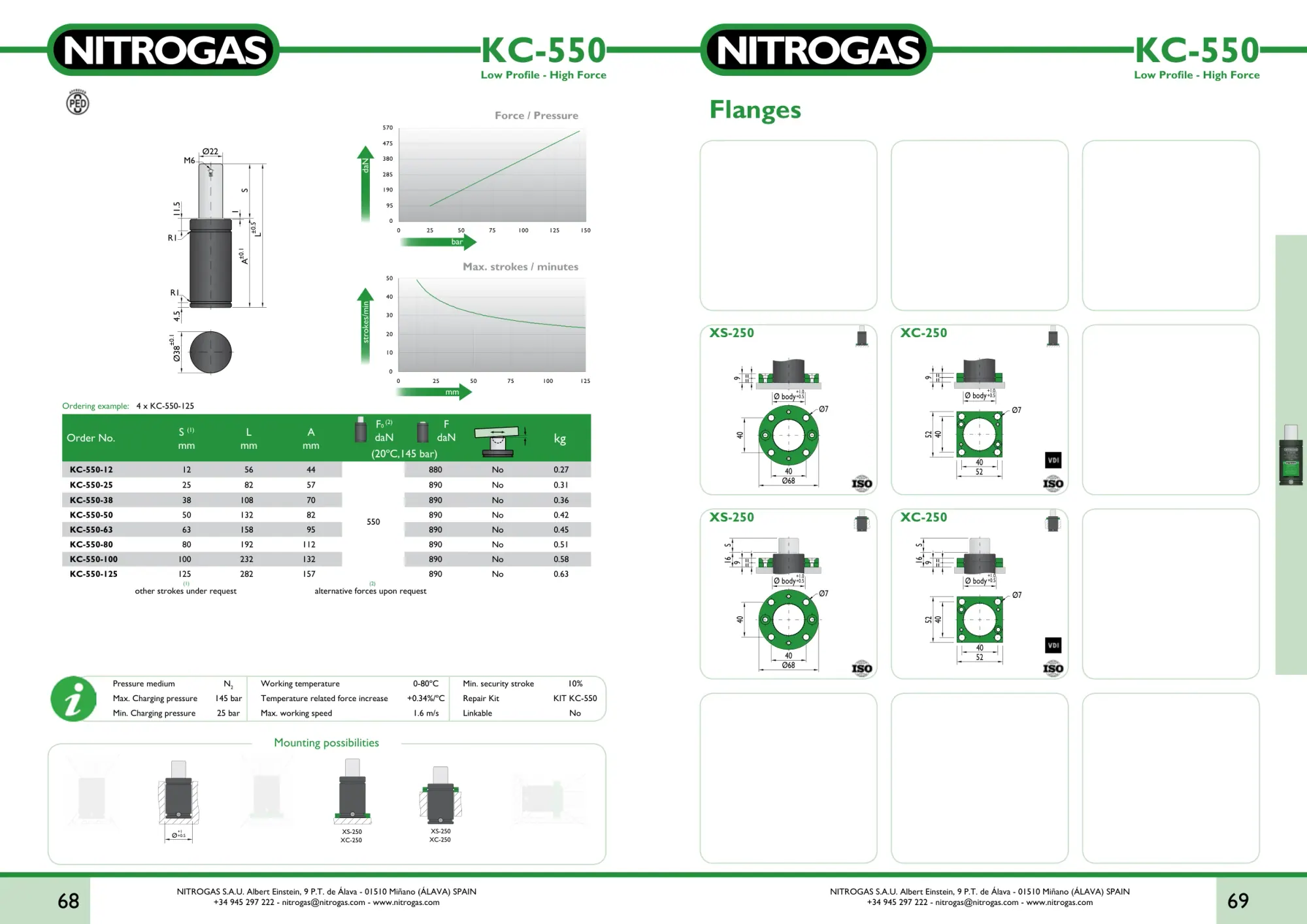

Każda seria ma własną geometrię montażową i zakres siły. Wybierz tę, która pasuje do gniazda w Twoim tłoczniku. Pod każdą serią znajdziesz jej karty katalogowe (57 w tej grupie) z rysunkiem technicznym i tabelą wariantów. Pełna dokumentacja wymiarowa i modele CAD STEP w sekcji Centrum pobierania.

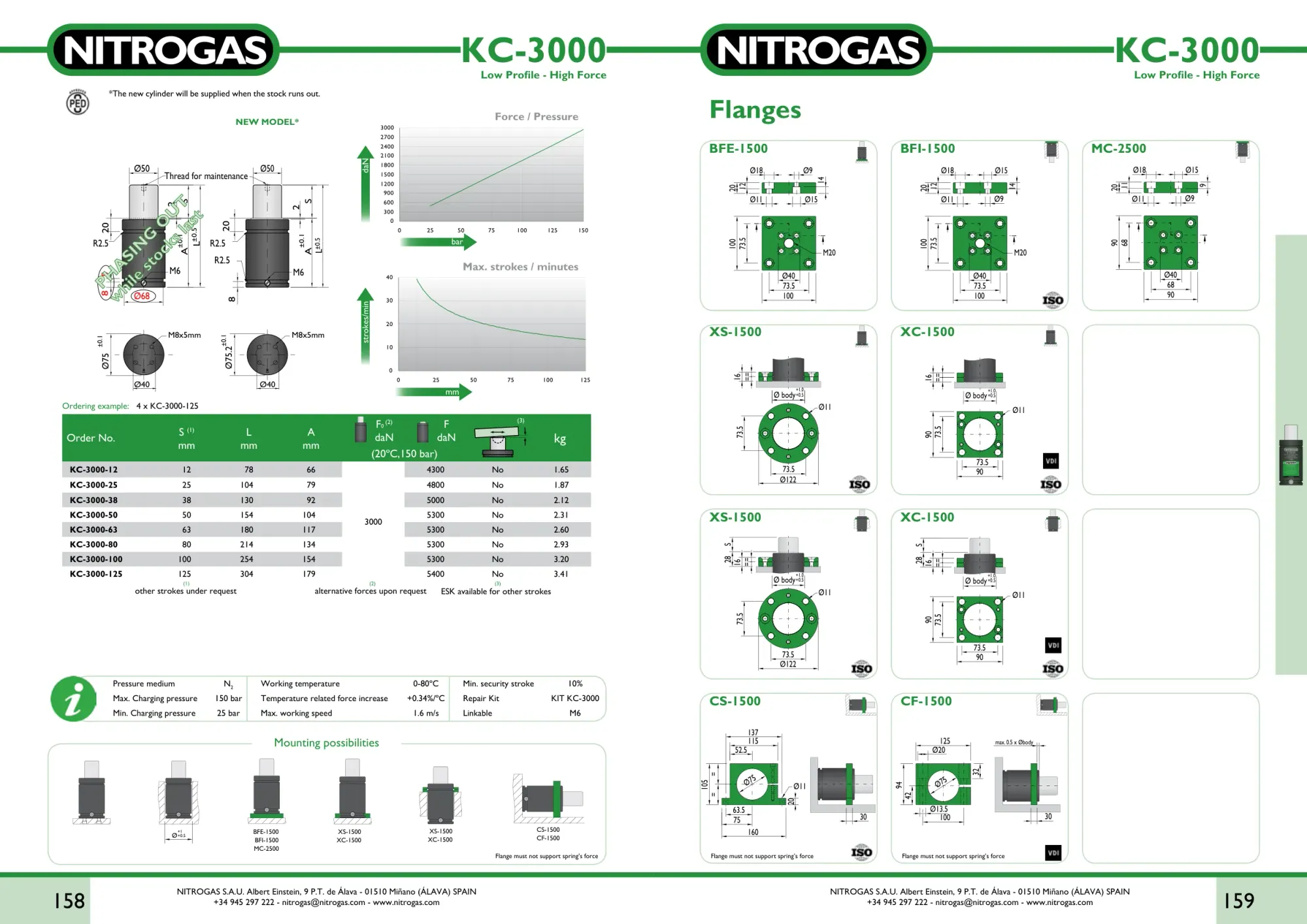

KC
Cennik 2025
Seria KC
Kompaktowa z certyfikatem PED
- Siła F₀
- 300-5000 daN
- Skok
- 7-160 mm
- SKU w cenniku
- 50
Karty katalogowe · 5

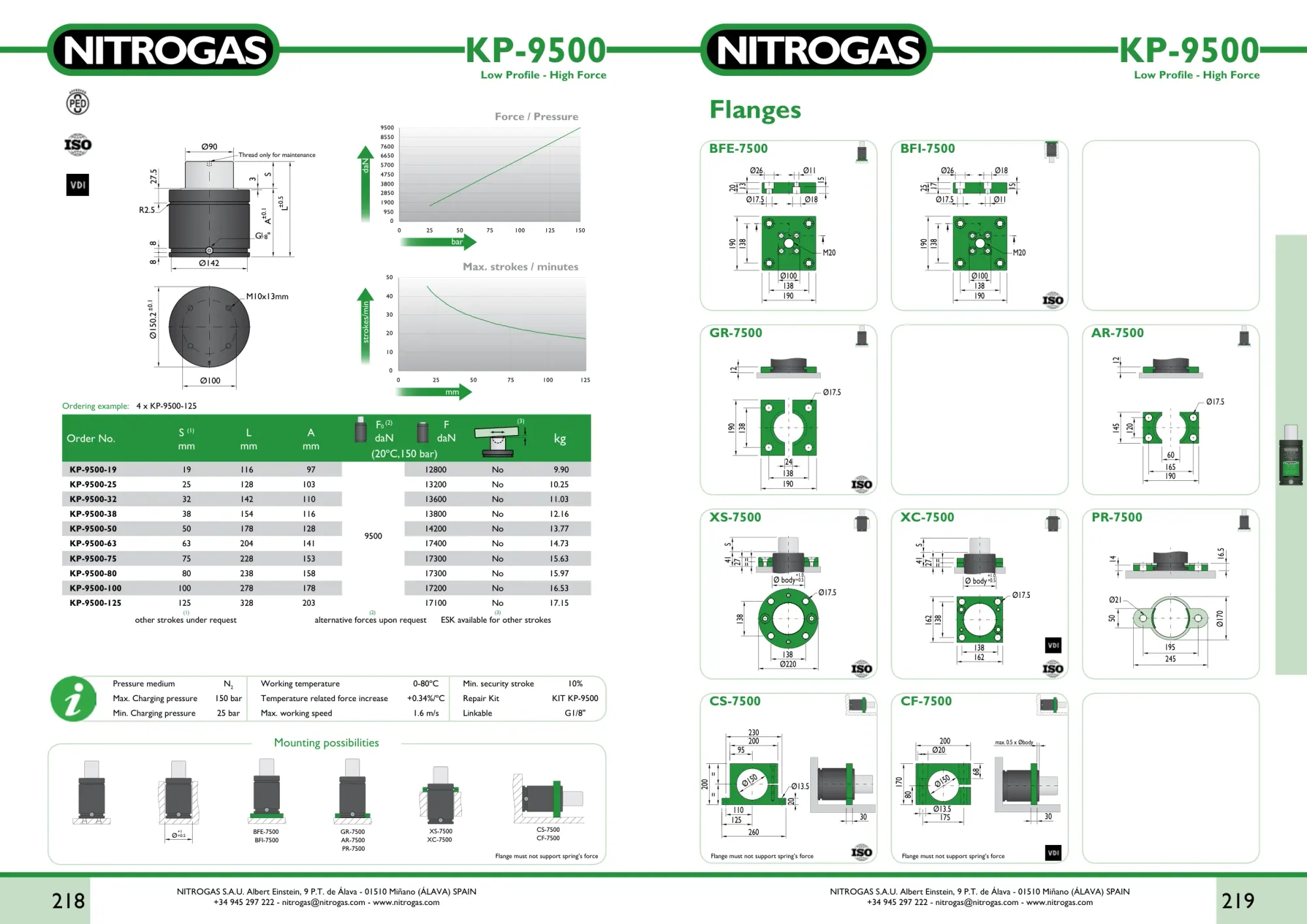

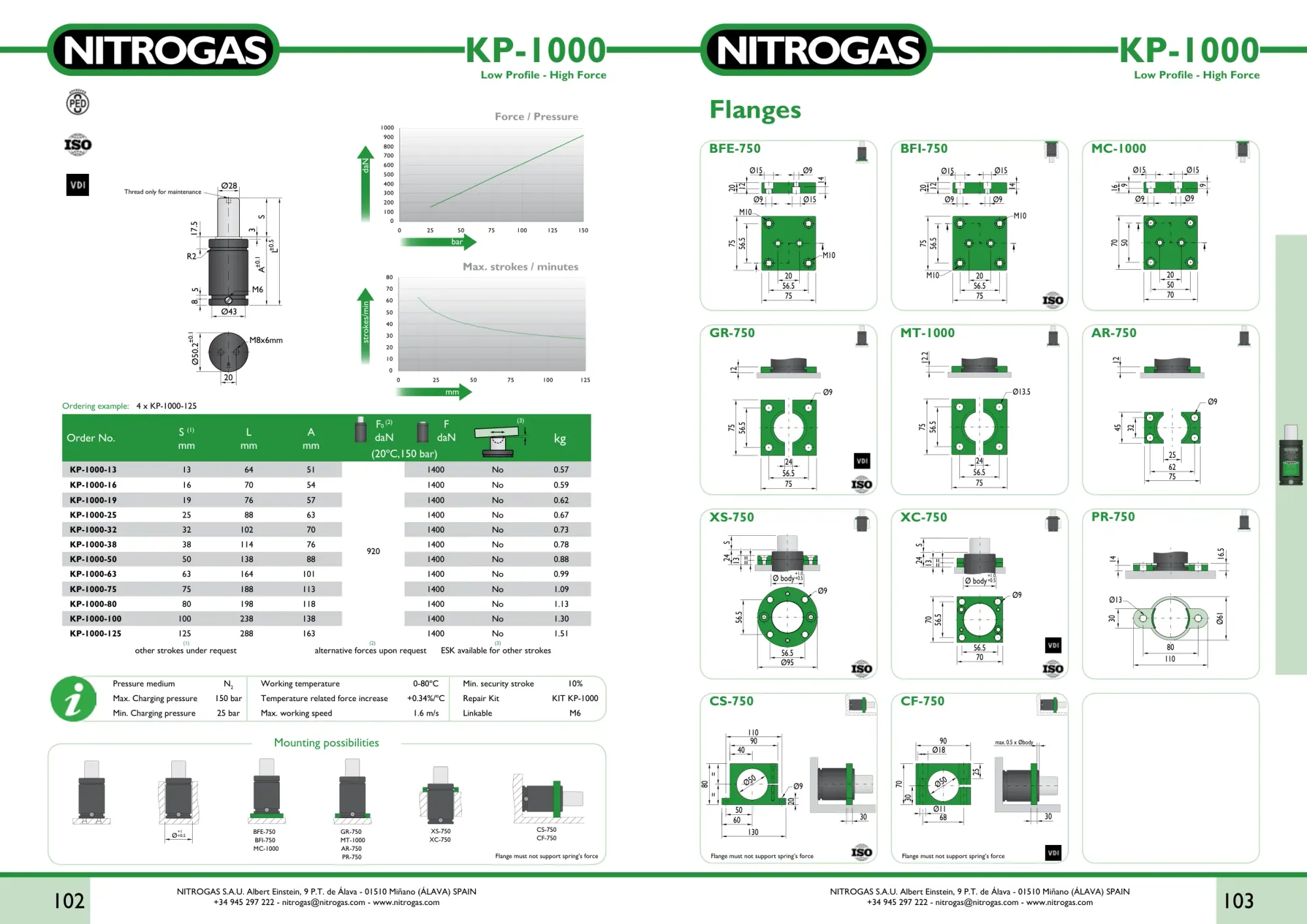

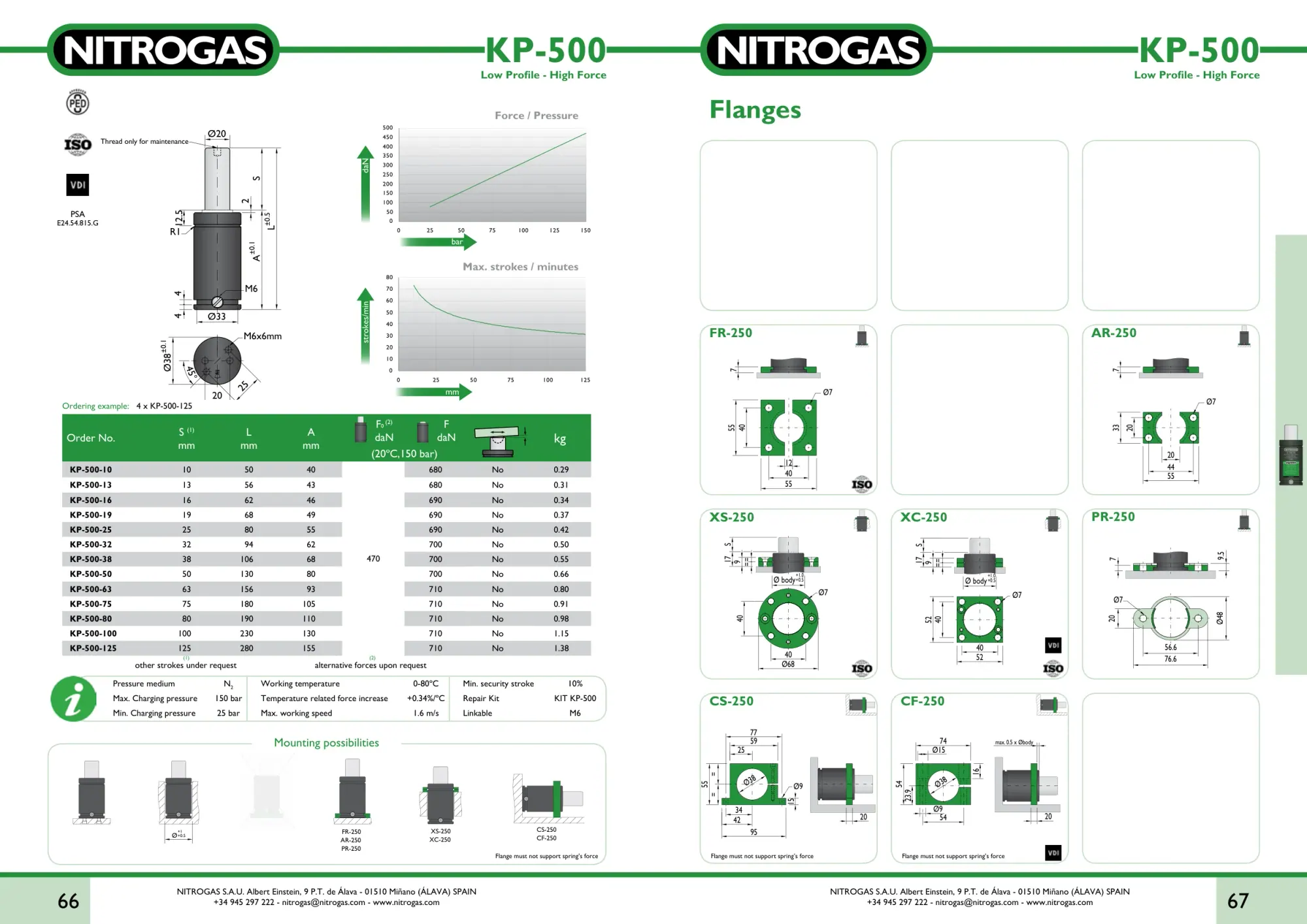

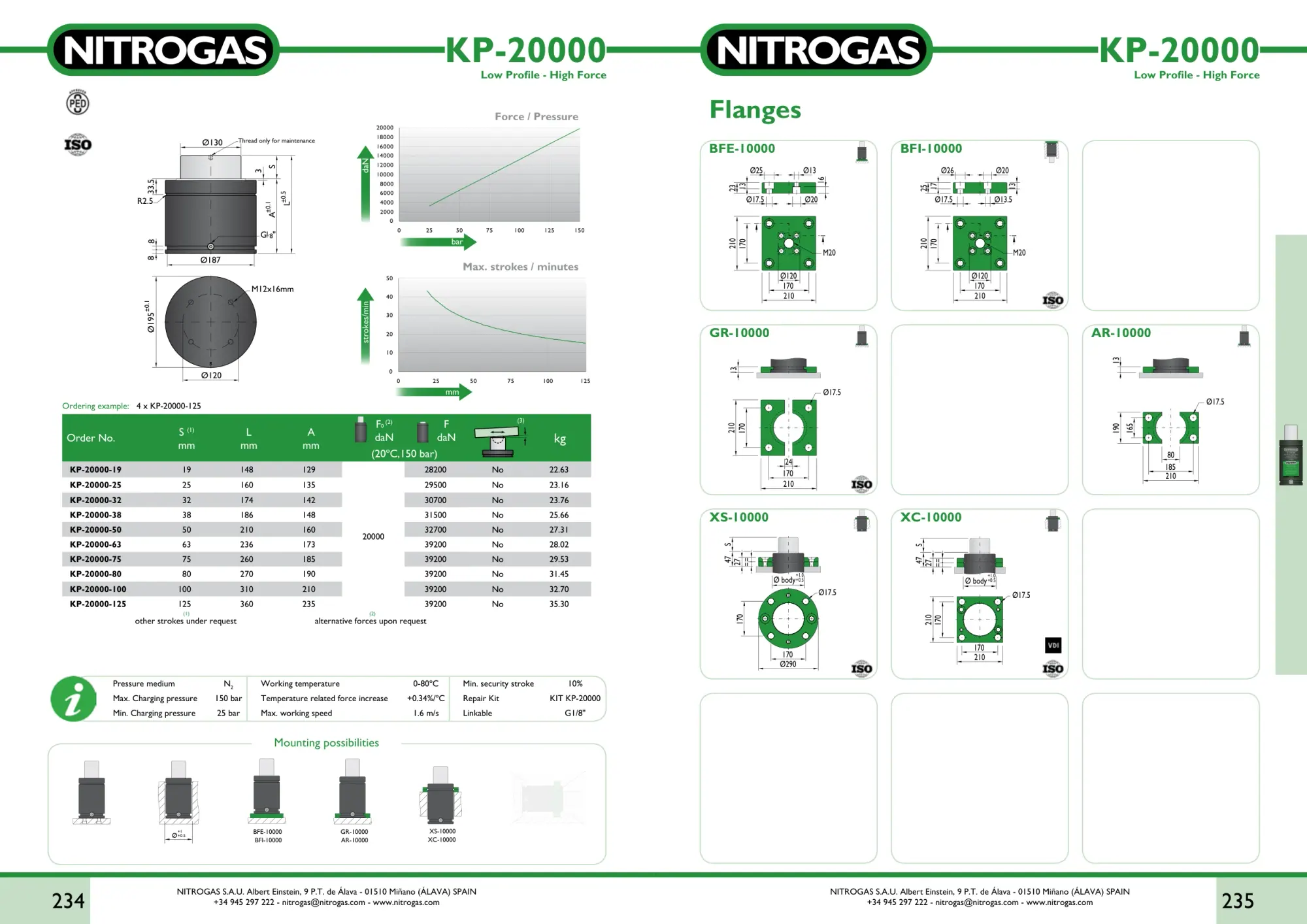

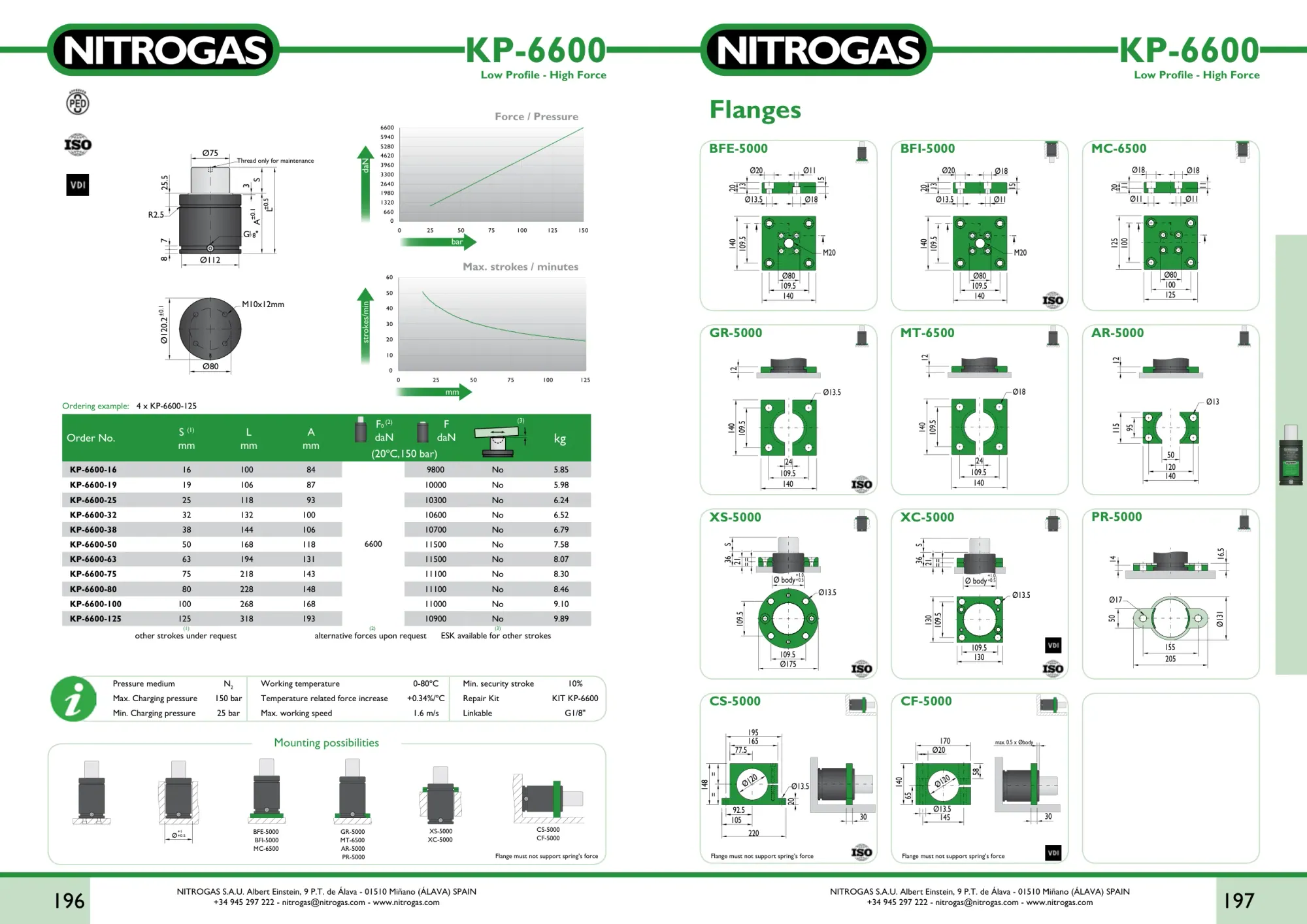

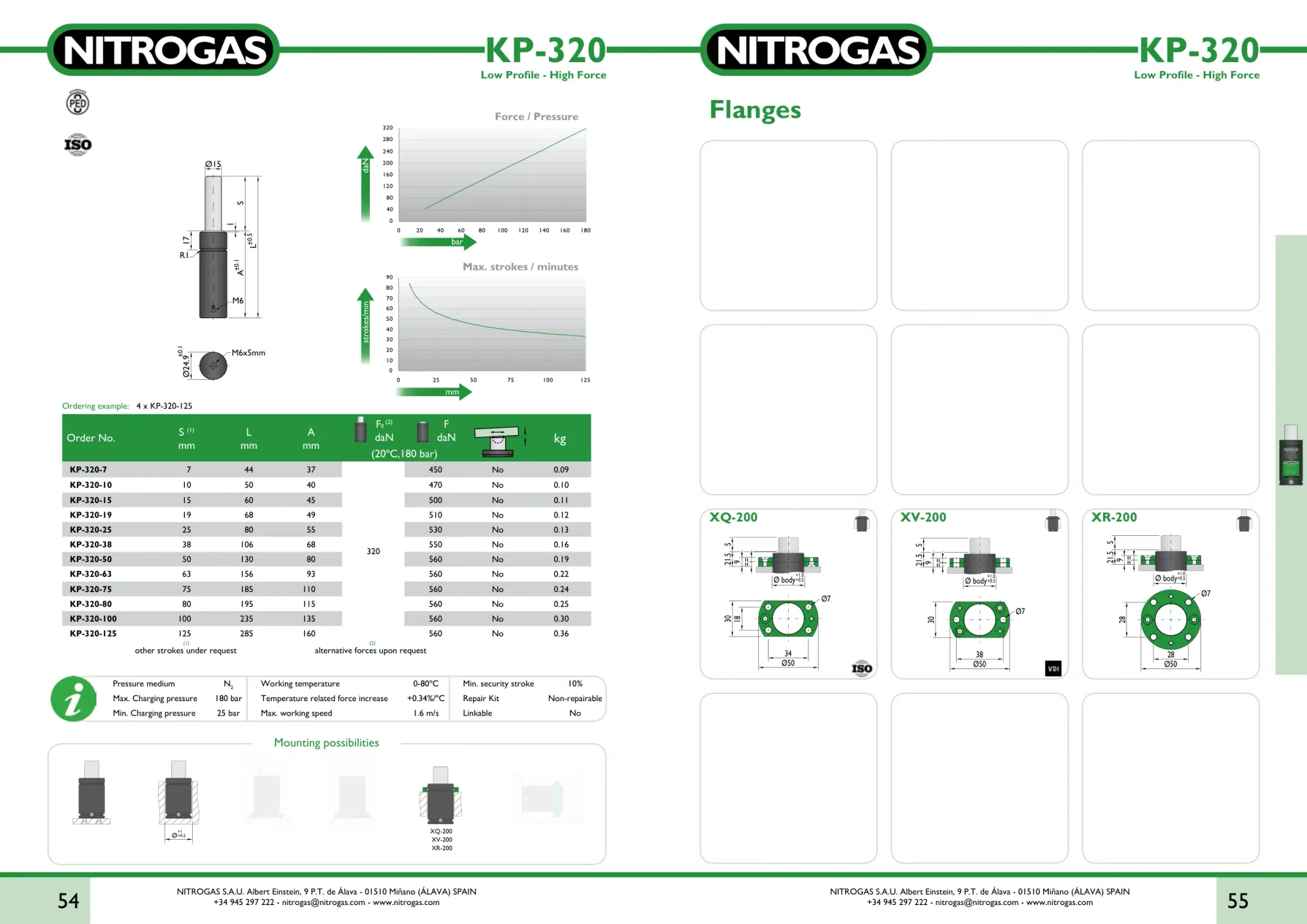

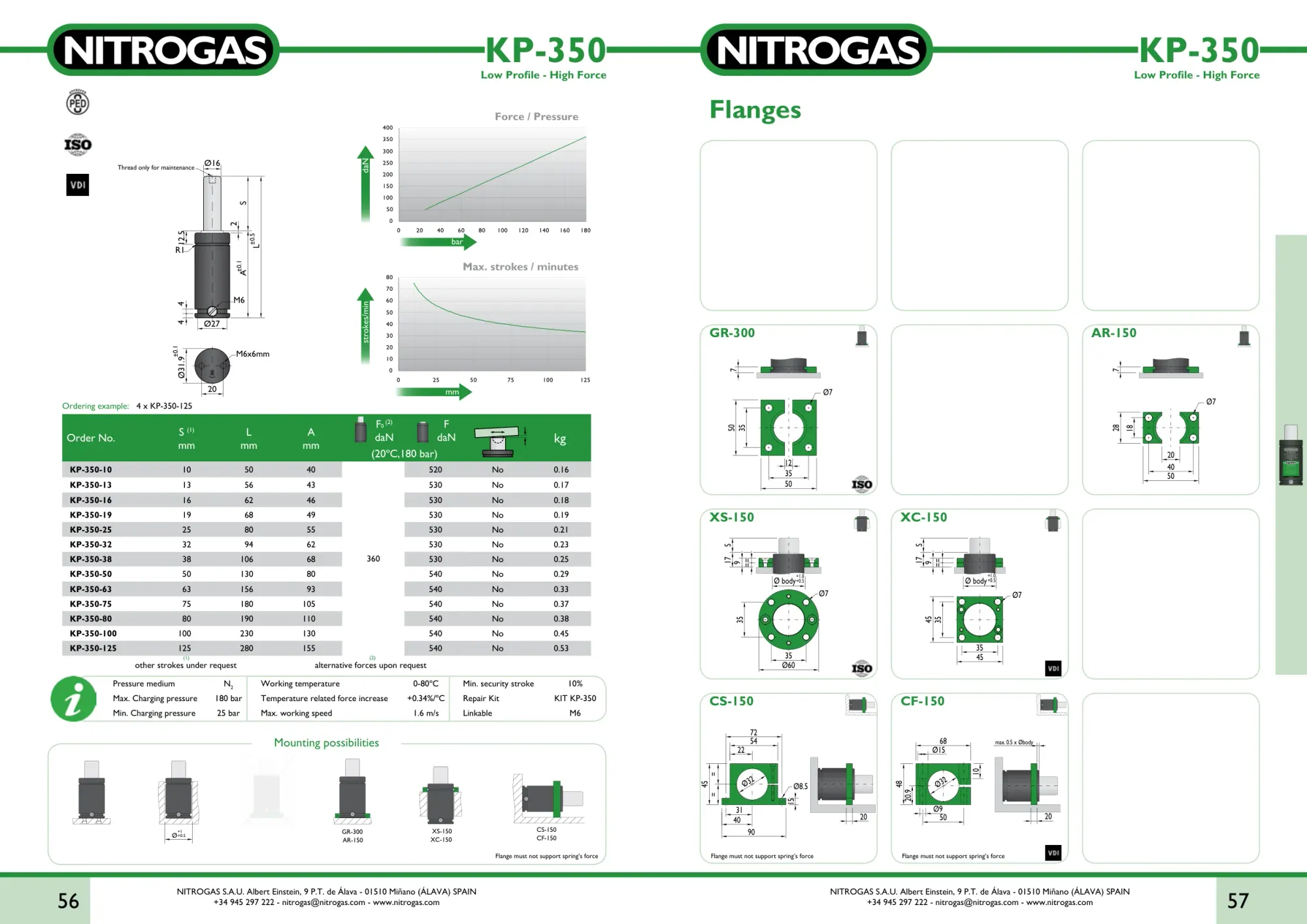

KP
Cennik 2025
Seria KP
Mini-kompakt o najwyższym ciśnieniu
- Siła F₀
- 170-20 000 daN
- Skok
- 7-125 mm
- SKU w cenniku
- 168
Karty katalogowe · 12

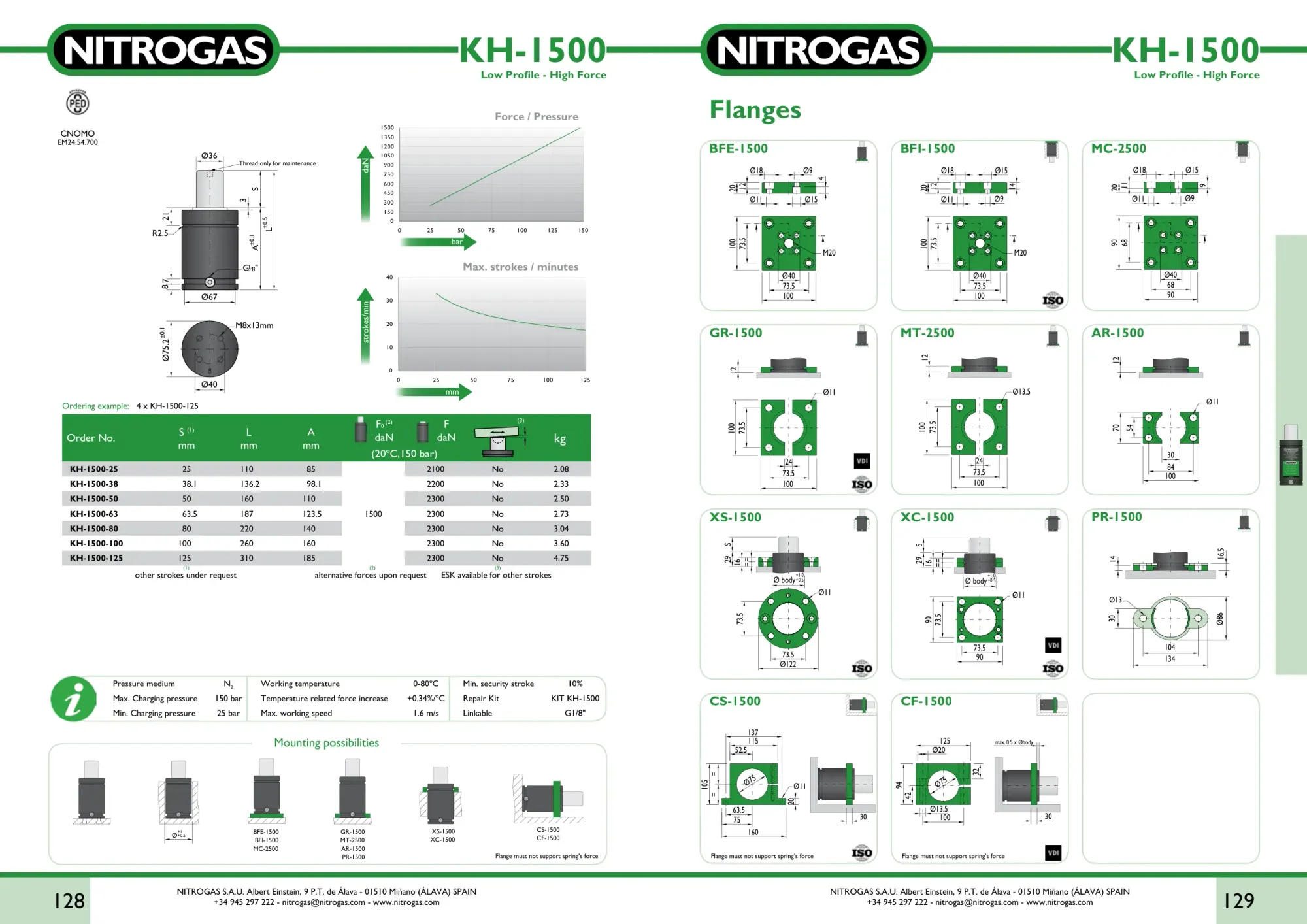

KH
Cennik 2025
Seria KH
Kompaktowa Low Height
- Siła F₀
- 500-1500 daN
- Skok
- 13-125 mm
- SKU w cenniku
- 25
Karty katalogowe · 3

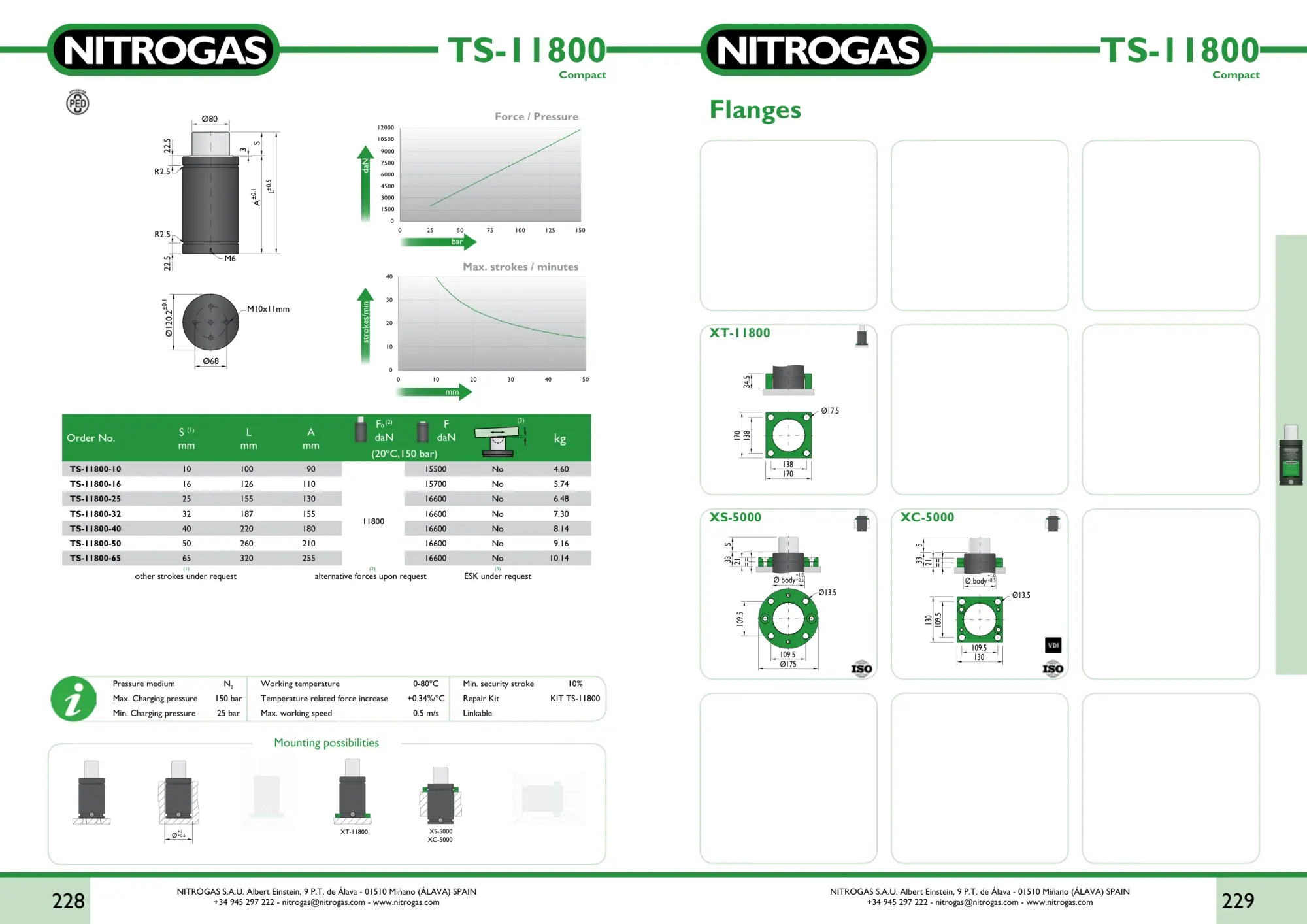

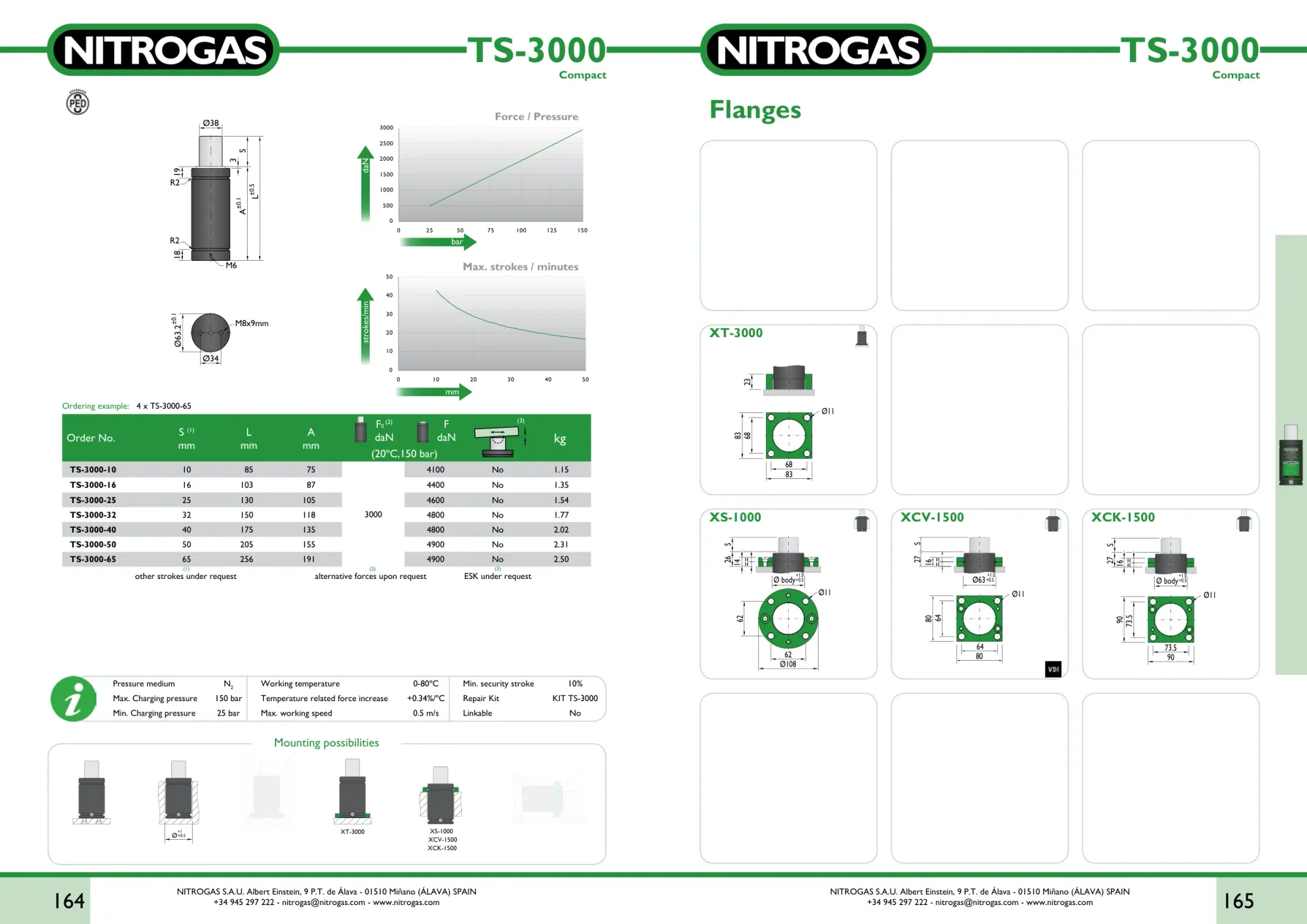

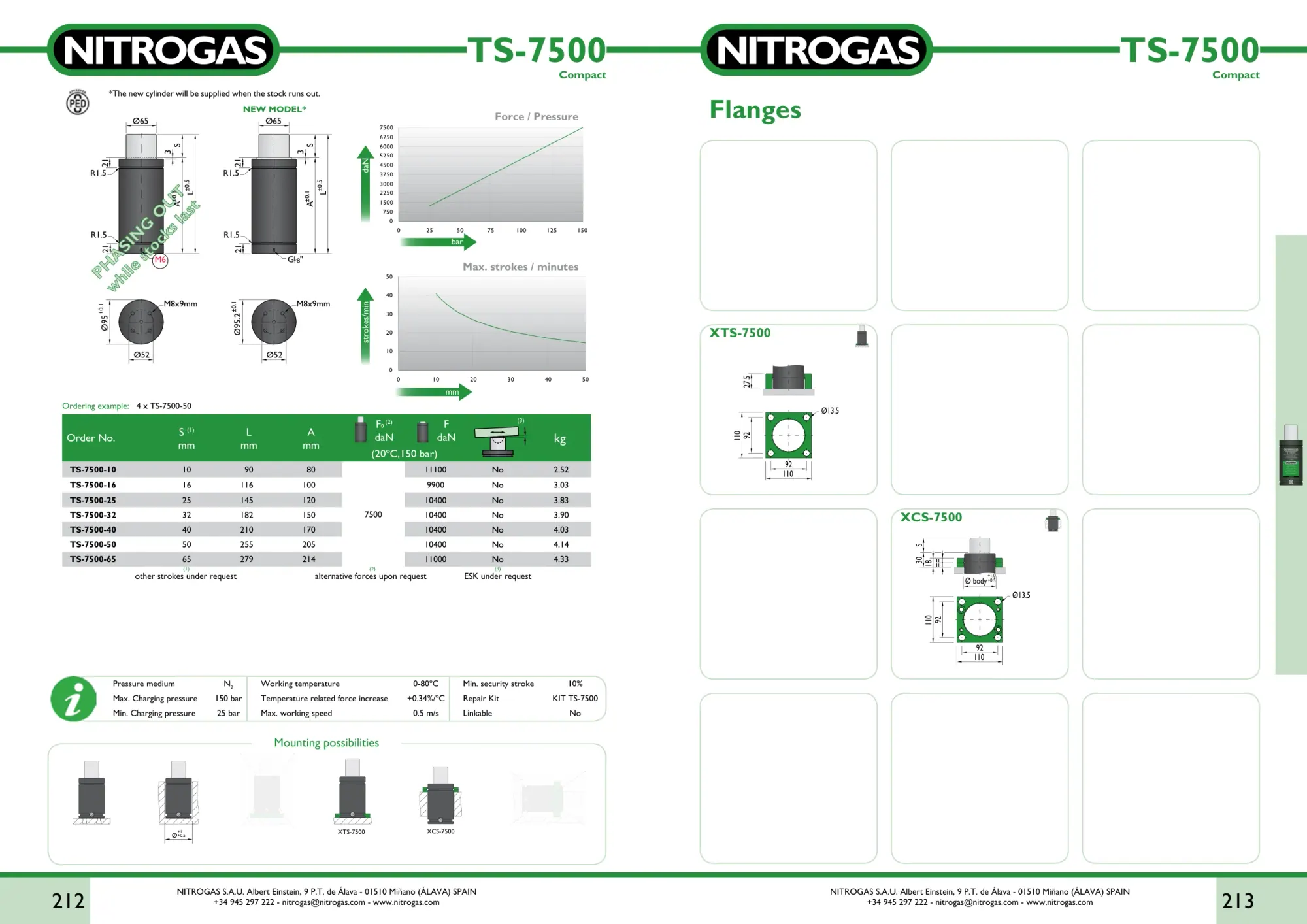

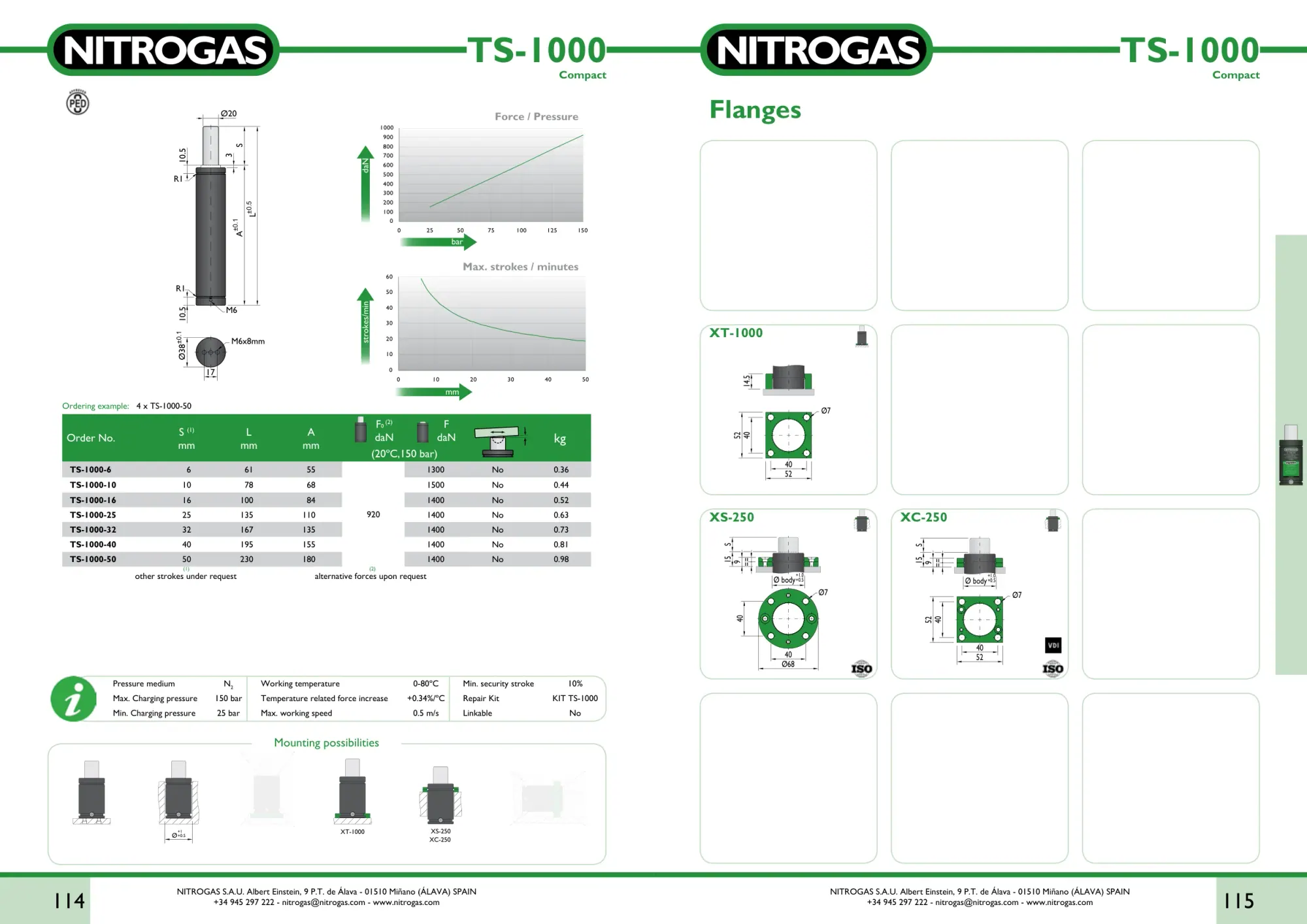

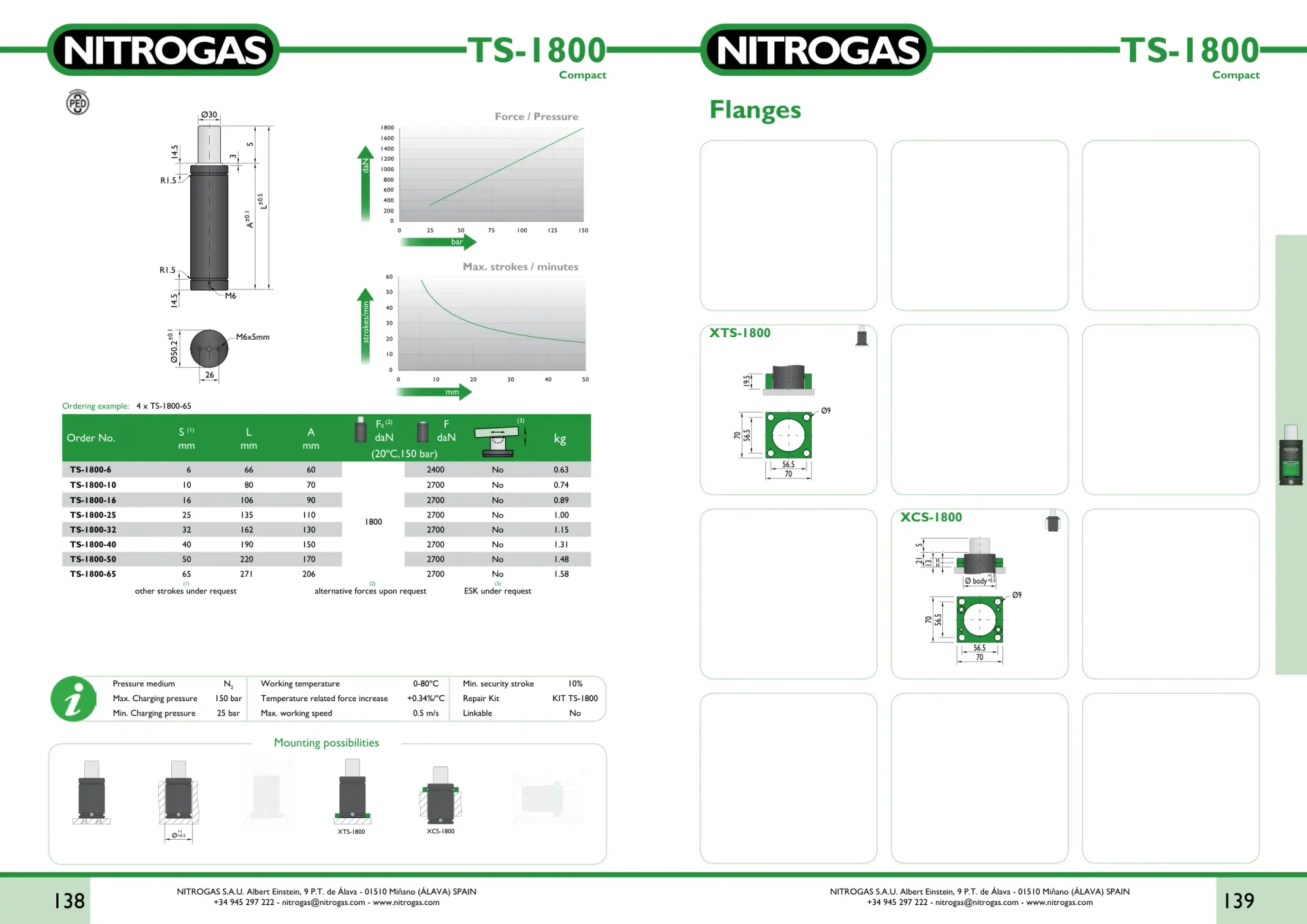

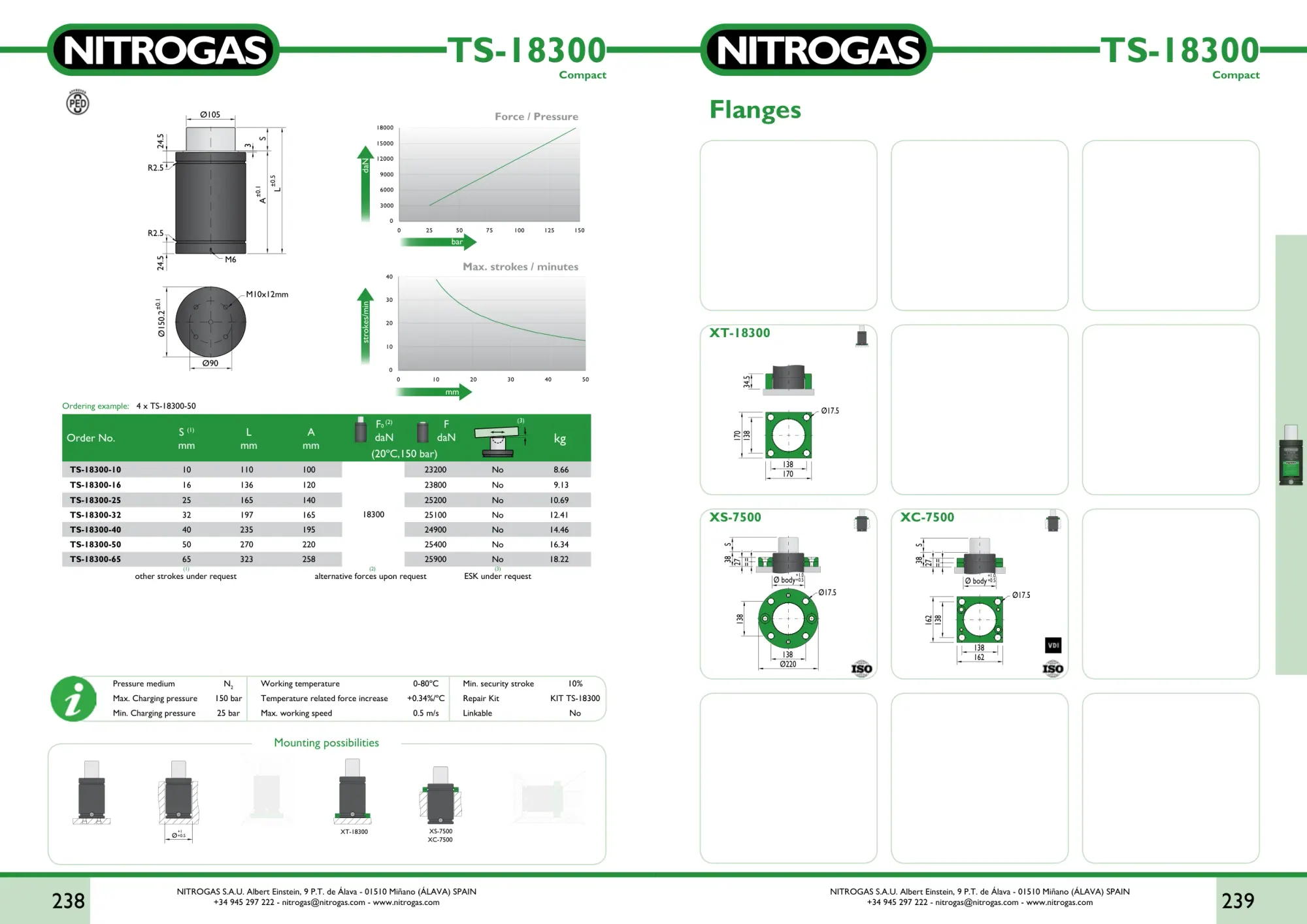

TS
Cennik 2025
Seria TS
Super Compacto, wysoka gęstość siły
- Siła F₀
- 420-18 300 daN
- Skok
- 6-65 mm
- SKU w cenniku
- 64
Karty katalogowe · 9

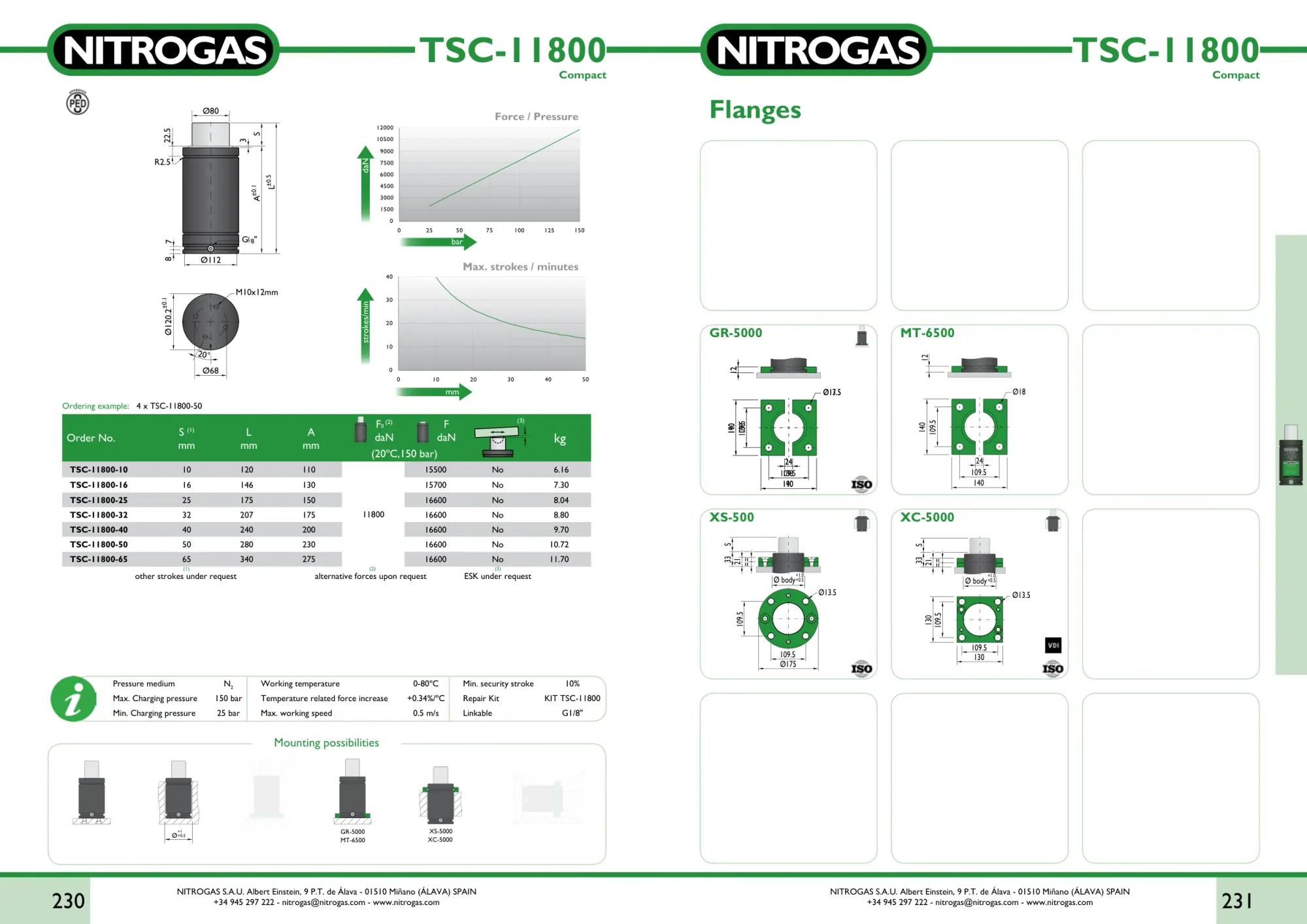

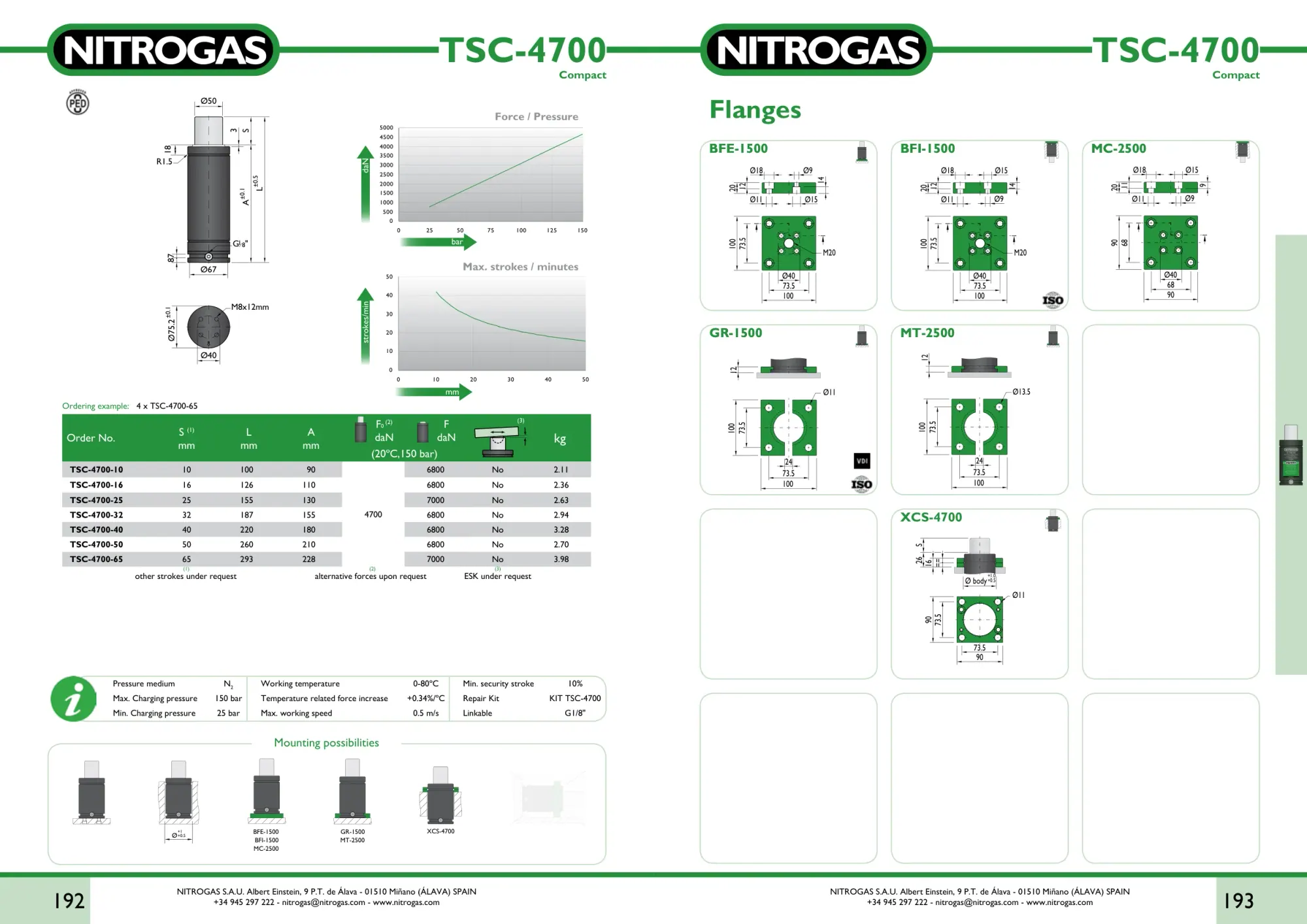

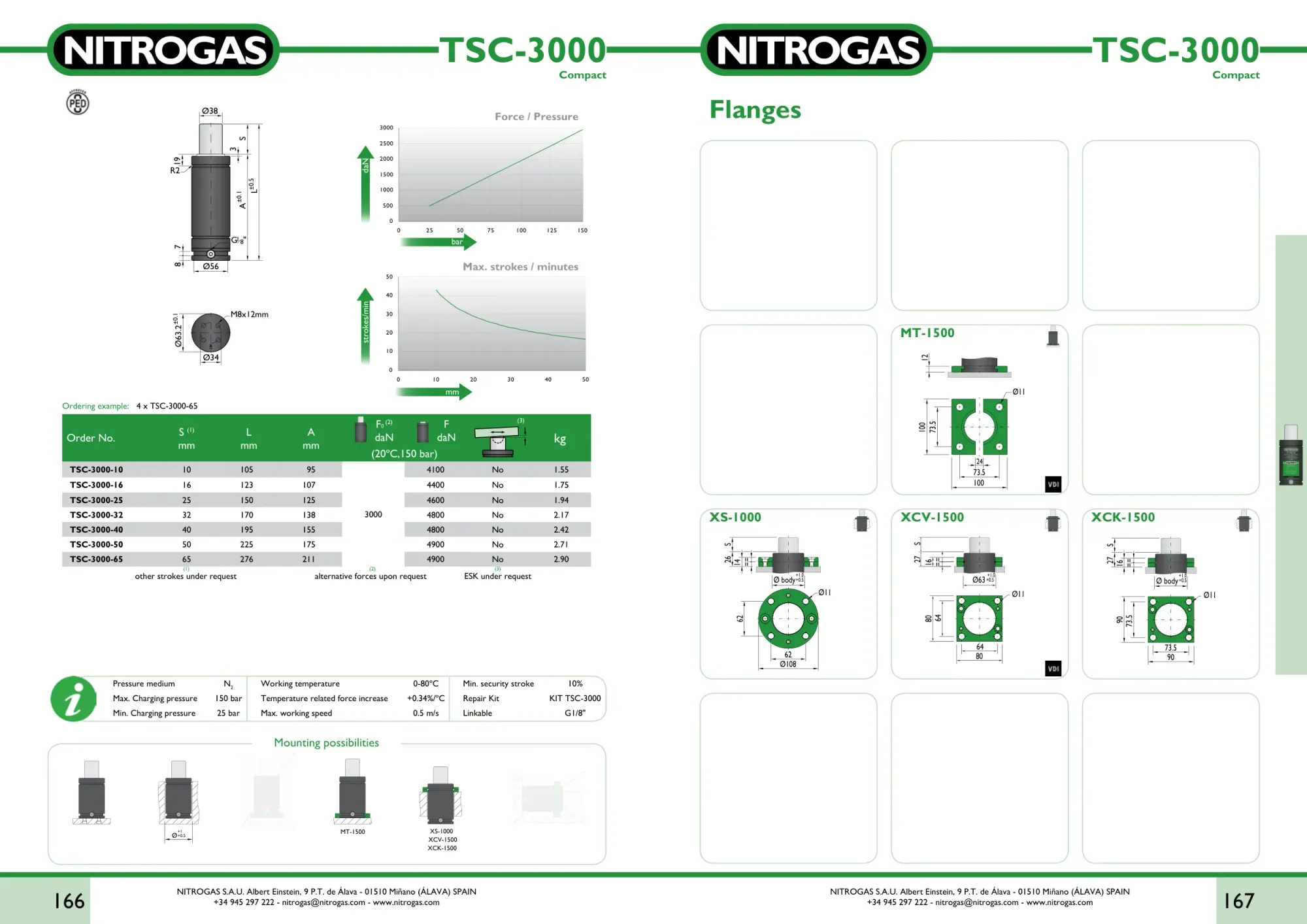

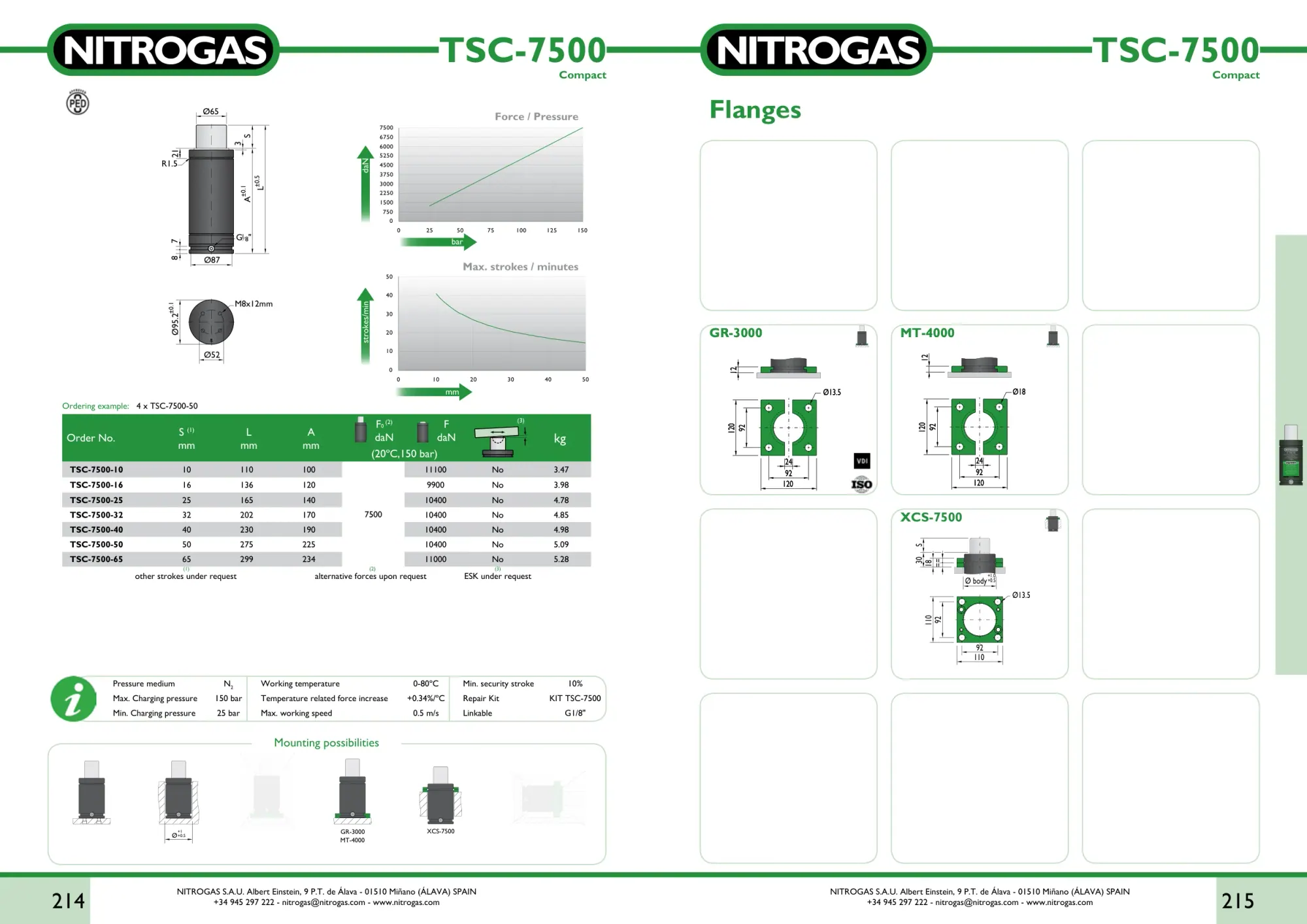

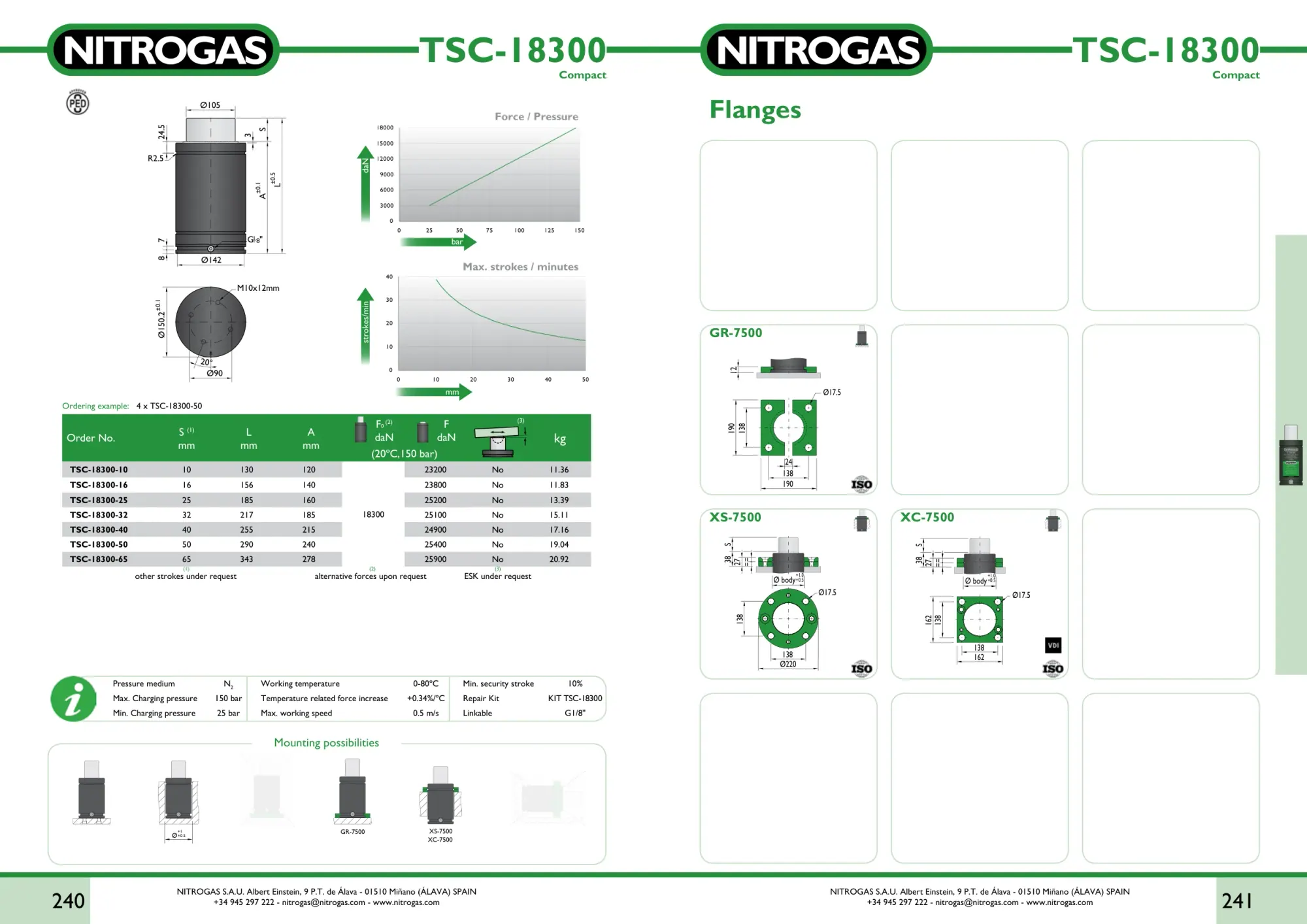

TSC
Cennik 2025
Seria TSC
Super Compacto, chowane tłoczysko
- Siła F₀
- 1000-18 300 daN
- Skok
- 6-65 mm
- SKU w cenniku
- 50
Karty katalogowe · 7

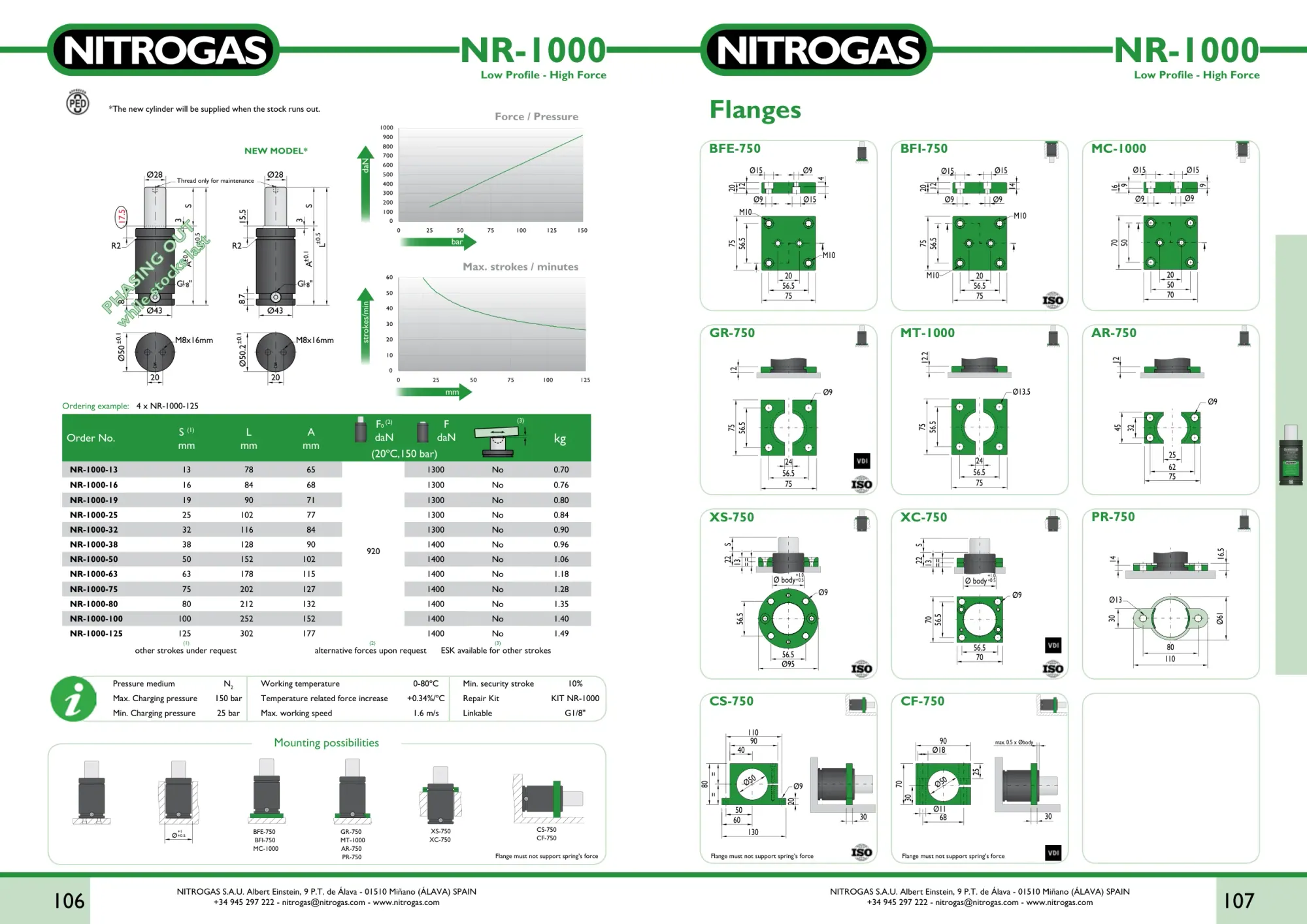

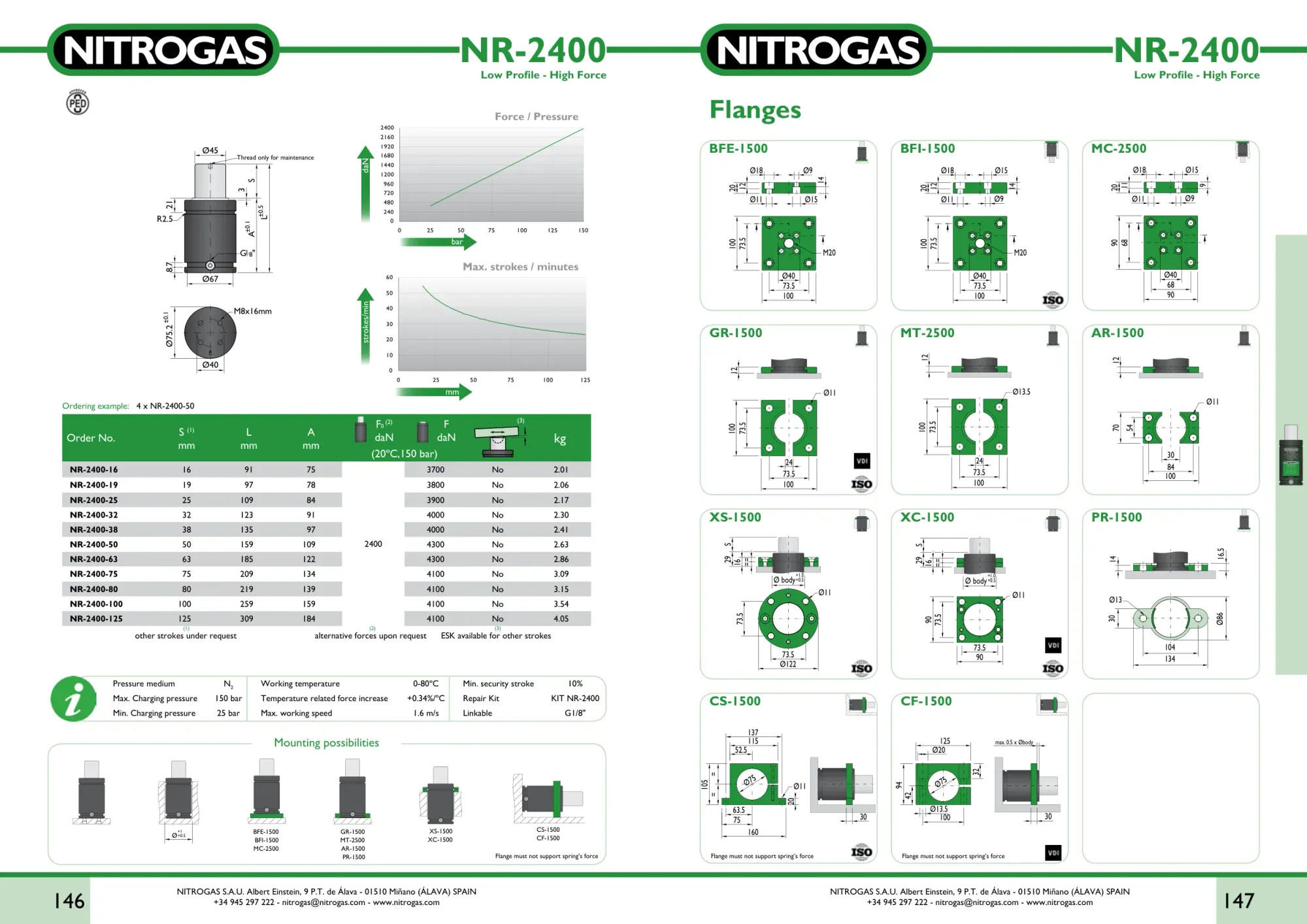

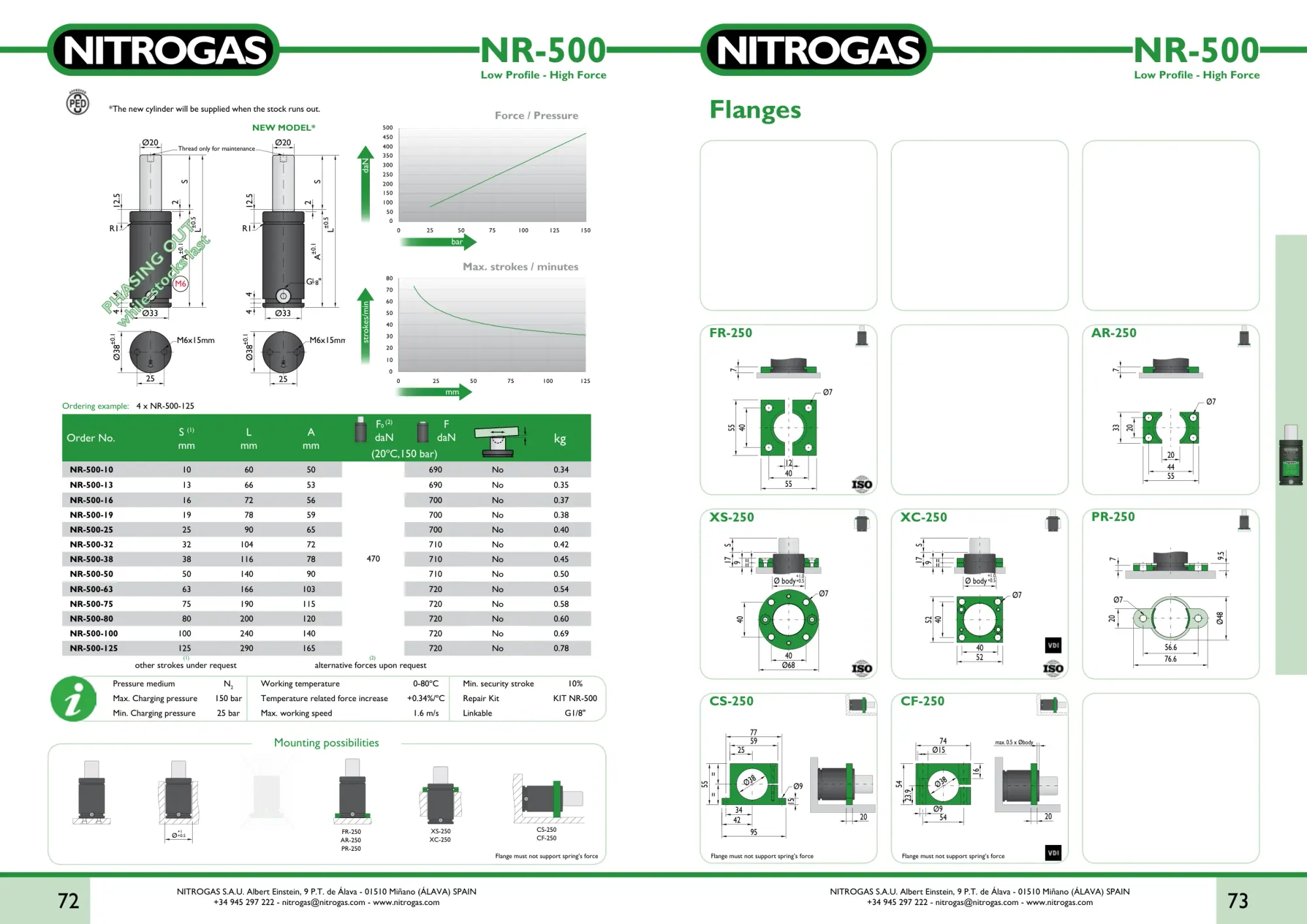

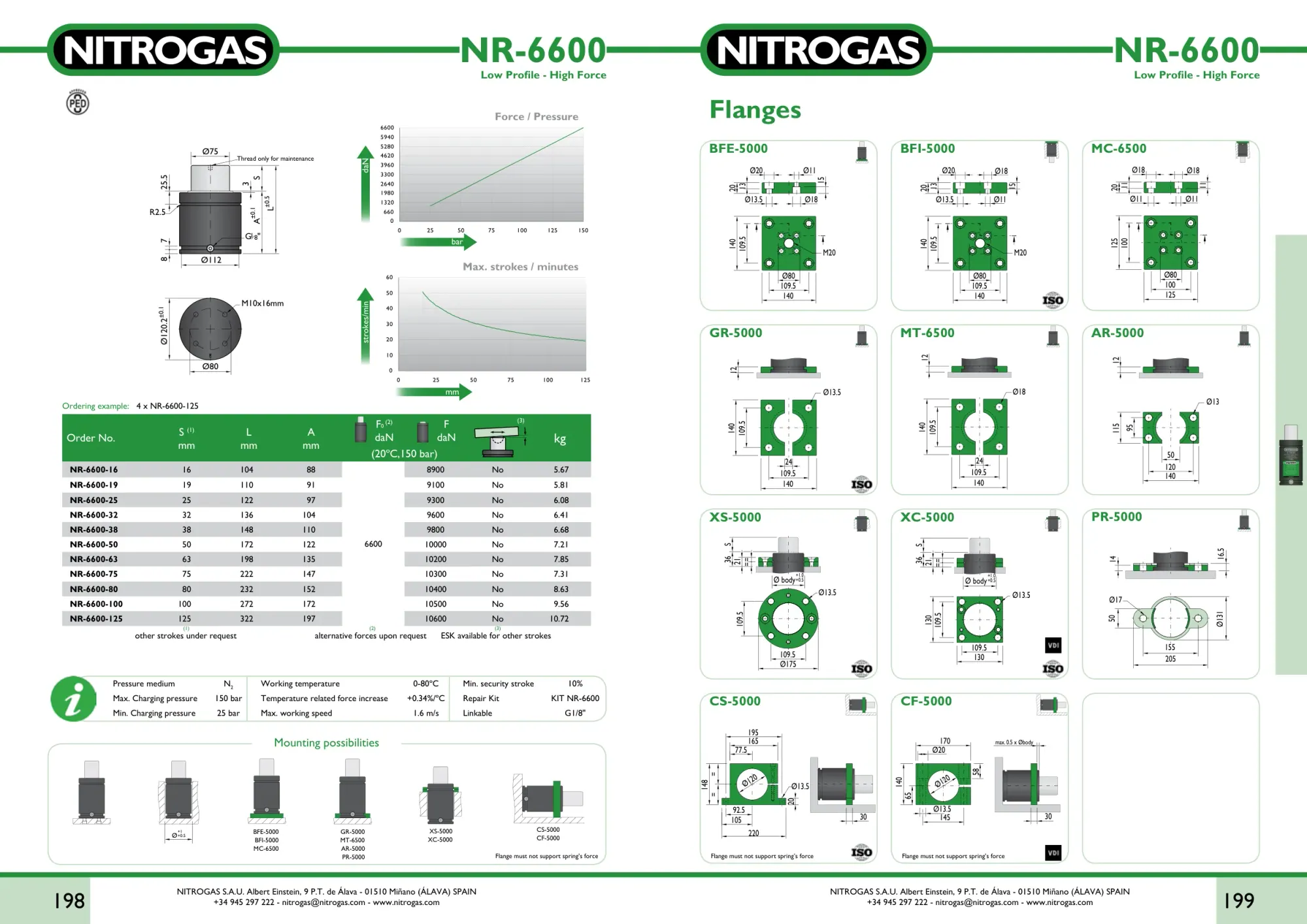

NR
Cennik 2025
Seria NR
Kompaktowa seria pośrednia NITROGAS
- Siła F₀
- 350-6600 daN
- Skok
- 10-125 mm
- SKU w cenniku
- 96
Karty katalogowe · 8

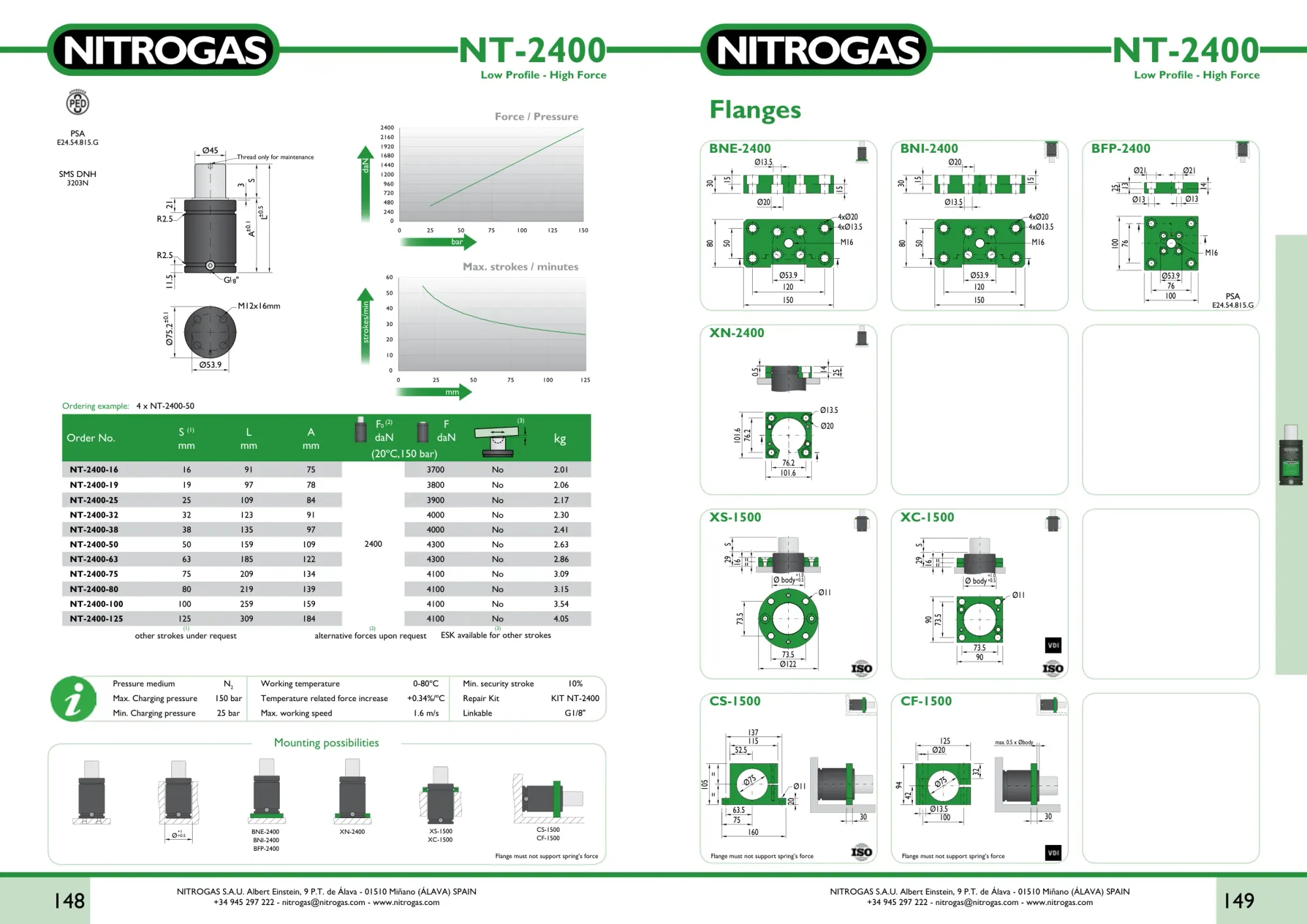

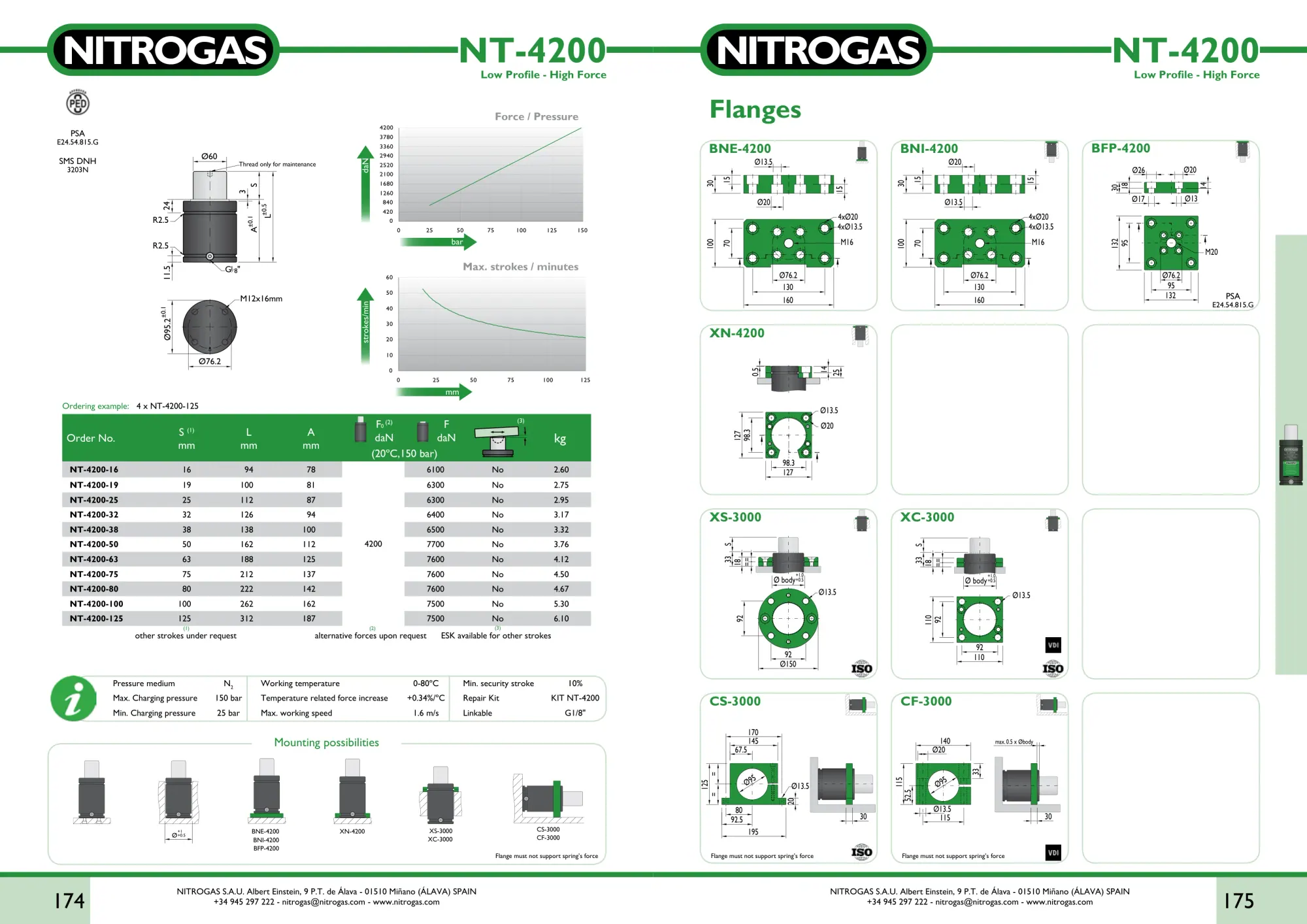

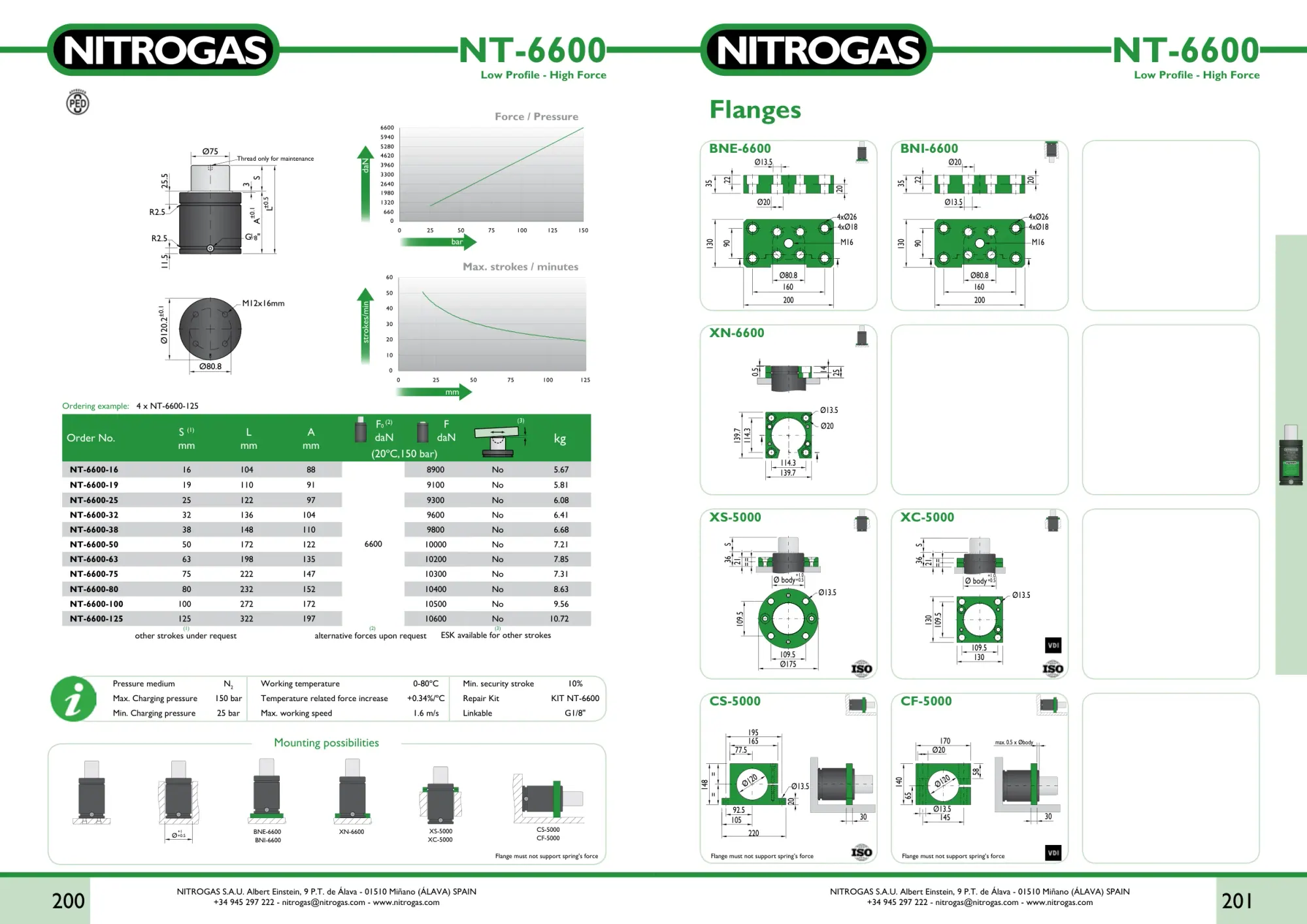

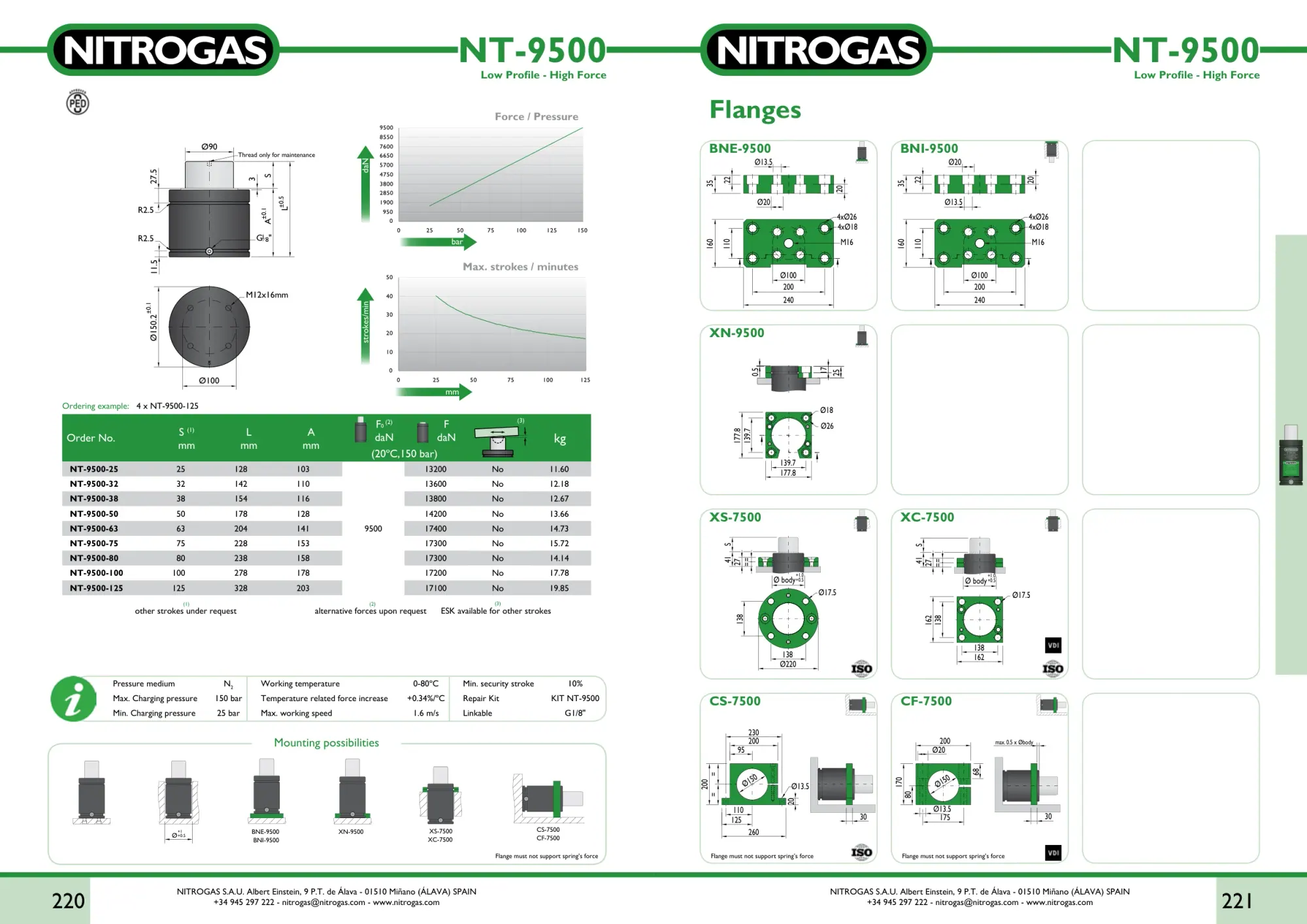

NT
Cennik 2025
Seria NT
Kompakt wysokociśnieniowy
- Siła F₀
- 1000-9500 daN
- Skok
- 13-125 mm
- SKU w cenniku
- 54
Karty katalogowe · 5
Dobór dla tej grupy
Dobierz model z grupy Sprężyny kompaktowe pod swój tłocznik
Masz siłę docisku i skok roboczy? Policz liczbę i model w kalkulatorze tonażu, sprawdź krzywą siły oraz spadek w temperaturze procesu, a gotową listę wyślij do wyceny.
Kalkulator tonażu
Siła docisku + skok → liczba sprężyn i konkretne kody z katalogu.
F(s) = F₀·(1 + K2·s/Smax)
Krzywa F(s)
Narastanie siły wzdłuż skoku, per model, interaktywny suwak.
wizualizator K2
Derating temperatury
Siła w temperaturze procesu i granice uszczelnień.
F(T) = F₂₀·(1 + αT·(T-20))
Katalog parametryczny
Filtruj po Ø, skoku, F₀ i L. Karta techniczna do PDF.
Ø · skok · F₀ · L
Odpowiedniki rynkowe
NITROGAS jako 1:1 zamiennik czołowych producentów
W tej grupie utrzymujemy cross-reference dla producentów wymienionych poniżej. Baza Materialis zawiera mapowania kodów, które pozwalają na automatyczną wycenę zamienników - bez ręcznego przeszukiwania katalogów.
DADCO Mini BORDIGNON HC SPECIAL SPRINGS U BARNES BC FORWARD Mini
Publiczny Cross-Reference Finder obsługuje wszystkie 8 serie tej grupy. Kalkulatory doboru siły, kadencji i deratingu temperaturowego są dostępne w narzędziach inżynierskich.
