Name: NITROGAS KH
Brand: NITROGAS

Karta katalogowa producenta

KH-500 · arkusz z katalogu NITROGAS

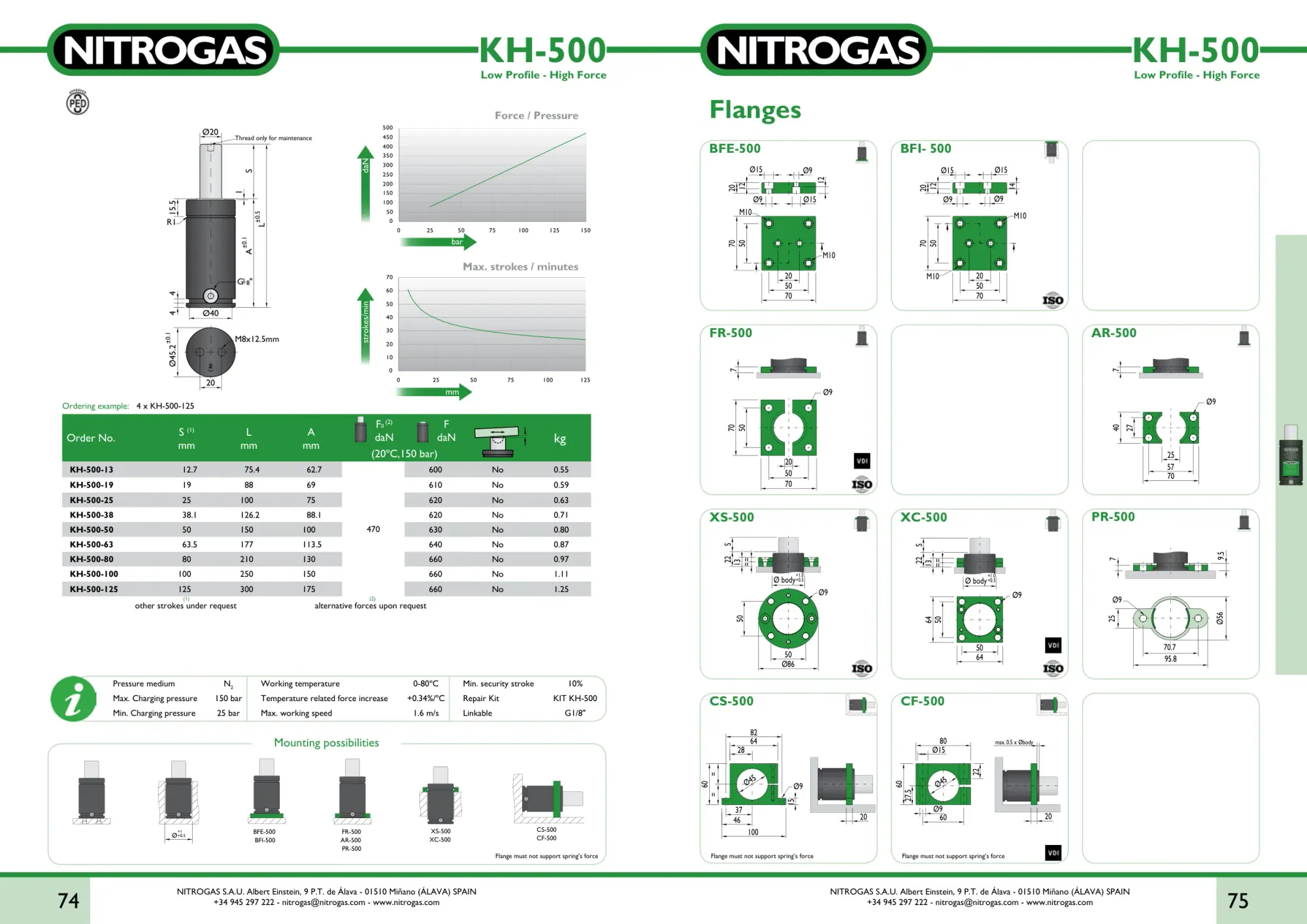

Karta katalogowa NITROGAS KH-500 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla KH-500. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

150 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT KH-500

Ø korpus / tłoczysko

95 / 60 mm

L = 2×S + 50

Akcesoria montażowe (katalog)

AR-500 BFE-500 BFI-500 CF-500 CS-500 PR-500 XC-500 XS-500

Przykład zamówienia: 4 x KH-500-125

Wymiary i kody - 6 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_500_600.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
KH-500-19	19	88	69	610	0,59	nie
KH-500-25	25	100	75	620	0,63	nie
KH-500-50	50	150	100	630	0,80	nie
KH-500-80	80	210	130	660	0,97	nie
KH-500-100	100	250	150	660	1,11	nie
KH-500-125	125	300	175	660	1,25	nie

Grupa produktowa: Sprężyny kompaktowe

Dla aplikacji, w których standard ISO nie spełnia ograniczeń montażowych. Krótsza zabudowa, mniejsza średnica zewnętrzna i to samo lub wyższe ciśnienie azotu. Serie K, KC, KF, KP oraz monolityczne mini-kompakty KP-M.

Zobacz pozostałe modele w grupie Sprężyny kompaktowe →

Narzędzia inżynierskie

Parametry modelu KH-500 są przenoszone do kalkulatorów (F₀, Smax, rodzina KH).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=470 daN · Smax=125 mm · KH

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 470 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~4.7 kN · skok 80 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 125 mm · skok roboczy 80 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla KH-500-125

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.

Potrzebujesz modelu KH-500 do projektu?

Wpisz konkretny skok, ilość i deadline - wyślemy ofertę w 24 h roboczych. Dla nietypowych konfiguracji (skok niestandardowy, wersja HT, dokumentacja PED kat. II+) dobierzemy ręcznie.
