Name: NITROGAS KP
Brand: NITROGAS

Karta katalogowa producenta

KP-170 · arkusz z katalogu NITROGAS

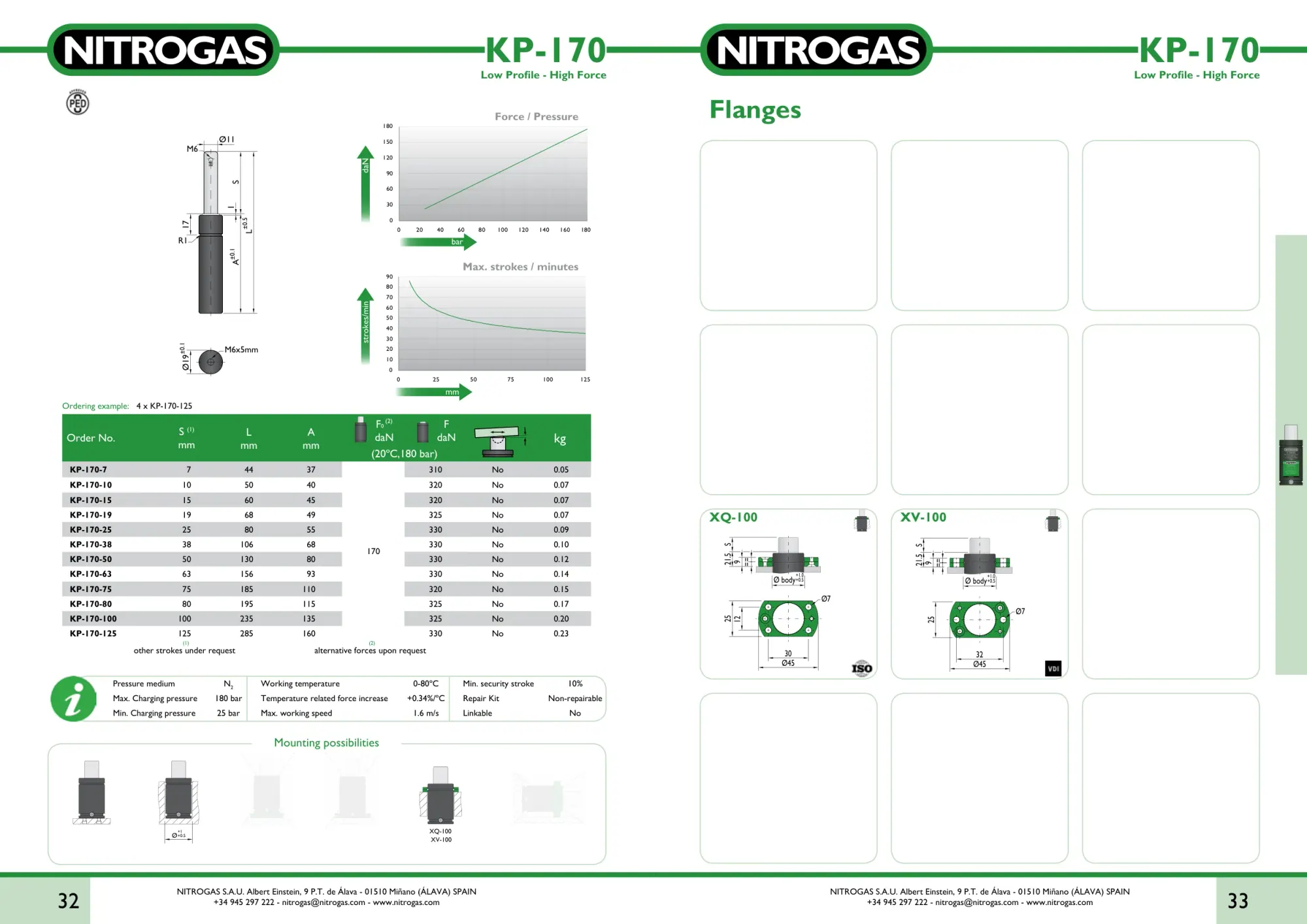

Karta katalogowa NITROGAS KP-170 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla KP-170. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

180 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT KP-170

Ø korpus / tłoczysko

95 / 60 mm

L = ≈ 2×S + 30

Wymiary i kody - 12 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_150_200.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
KP-170-7	7	44	37	310	0,05	nie
KP-170-10	10	50	40	320	0,07	nie
KP-170-15	15	60	45	320	0,07	nie
KP-170-19	19	68	49	325	0,07	nie
KP-170-25	25	80	55	330	0,09	nie
KP-170-38	38	106	68	330	0,10	nie
KP-170-50	50	130	80	330	0,12	nie
KP-170-63	63	156	93	330	0,14	nie
KP-170-75	75	185	110	320	0,15	nie
KP-170-80	80	195	115	325	0,17	nie
KP-170-100	100	235	135	325	0,20	nie
KP-170-125	125	285	160	330	0,23	nie

Grupa produktowa: Sprężyny kompaktowe

Dla aplikacji, w których standard ISO nie spełnia ograniczeń montażowych. Krótsza zabudowa, mniejsza średnica zewnętrzna i to samo lub wyższe ciśnienie azotu. Serie K, KC, KF, KP oraz monolityczne mini-kompakty KP-M.

Zobacz pozostałe modele w grupie Sprężyny kompaktowe →

Narzędzia inżynierskie

Parametry modelu KP-170 są przenoszone do kalkulatorów (F₀, Smax, rodzina KP).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=170 daN · Smax=125 mm · KP

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 170 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~1.7 kN · skok 80 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 125 mm · skok roboczy 80 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla KP-170-125

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.
