Name: NITROGAS M
Brand: NITROGAS

Karta katalogowa producenta

M-350 · arkusz z katalogu NITROGAS

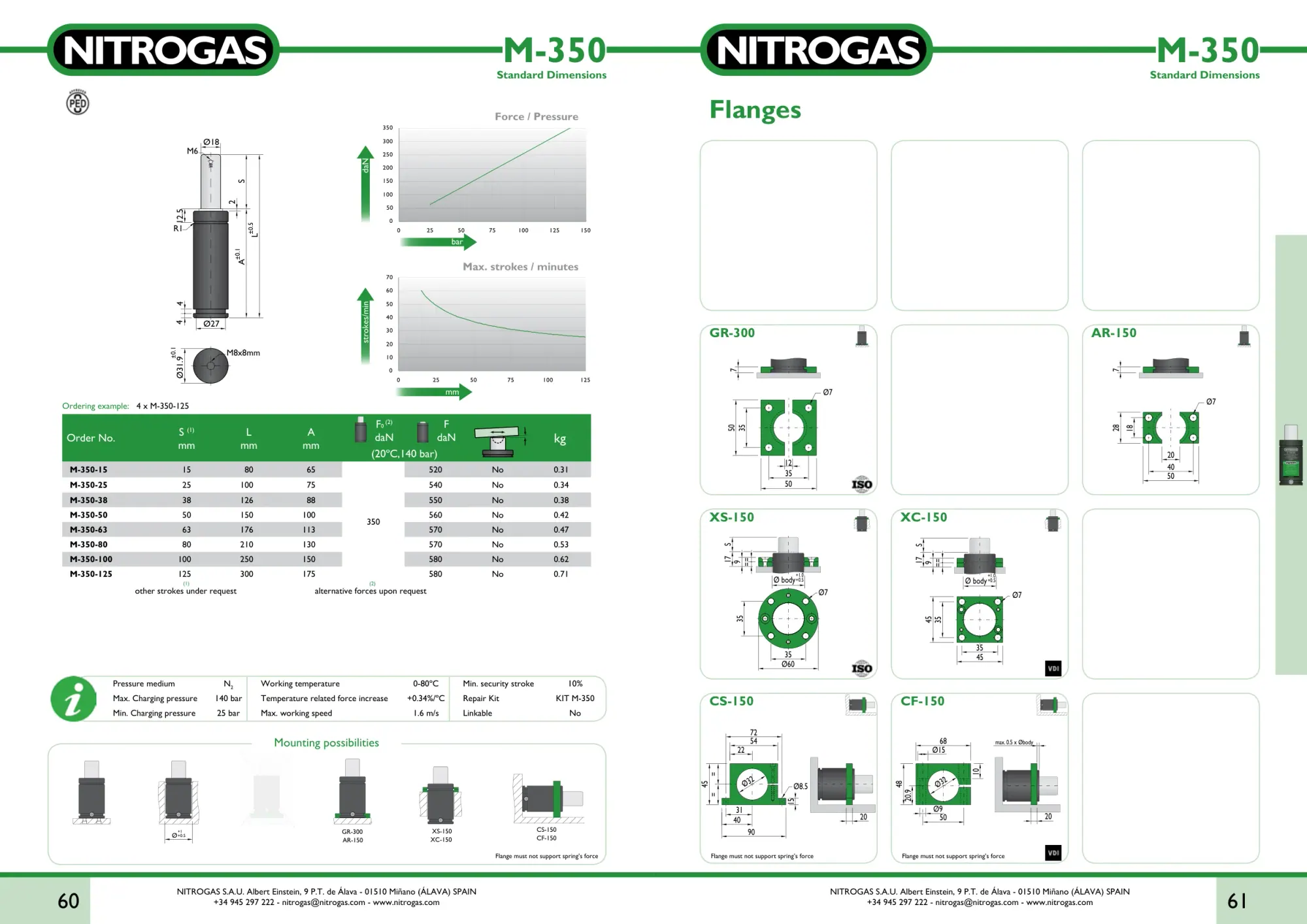

Karta katalogowa NITROGAS M-350 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla M-350. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

140 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT M-350

Ø korpus / tłoczysko

95 / 60 mm

L = 2×S + 50

Akcesoria montażowe (katalog)

AR-150 CF-150 CS-150 GR-300 XC-150 XS-150

Przykład zamówienia: 4 x M-350-125

Wymiary i kody - 7 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_320_450.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
M-350-15	15	80	65	520	0,31	nie
M-350-25	25	100	75	540	0,34	nie
M-350-38	38	126	88	550	0,38	nie
M-350-50	50	150	100	560	0,42	nie
M-350-63	63	176	113	570	0,47	nie
M-350-80	80	210	130	570	0,53	nie
M-350-100	100	250	150	580	0,62	nie

Grupa produktowa: Układy manifold (M)

Seria M to cylindry przeznaczone do montażu na panelu manifold. Jedna instalacja azotu, N cylindrów, jedno wspólne ciśnienie robocze - idealna do zapewnienia jednakowej siły docisku w wielu punktach (wkładki, wybijaki, dociskacze obwodowe).

Zobacz pozostałe modele w grupie Układy manifold (M) →

Narzędzia inżynierskie

Parametry modelu M-350 są przenoszone do kalkulatorów (F₀, Smax, rodzina M).
