M
Cennik 2025
Seria M
Cylinder manifold-mounted
- Siła F₀
- 350-6500 daN
- Skok
- 12-200 mm
- SKU w cenniku
- 58
Karty katalogowe · 7
Grupa NITROGAS · manifold
Manifold - centralnie zasilane układy wielocylindrowe
Jedno ciśnienie azotu rozdzielone na N sprężyn
Seria M to cylindry przeznaczone do montażu na panelu manifold. Jedna instalacja azotu, N cylindrów, jedno wspólne ciśnienie robocze - idealna do zapewnienia jednakowej siły docisku w wielu punktach (wkładki, wybijaki, dociskacze obwodowe).
- Identyczna siła docisku we wszystkich punktach panelu
- Centralna kontrola ciśnienia i tankowania (PED 2014/68/UE)
- Mniejsza liczba zaworów napełniających → niższa awaryjność
- Pełna gama akcesoriów: węże, złączki, manometry, panele kontrolne
Karta techniczna grupy
- Zakres siły
- 350-6500 daN
- Serie
- 1
- SKU (cennik)
- 58
- Kody serii
- M
- Dla kogo
- Tłoczniki transferowe, automotive Tier-1, projekty pod-konkurs
Serie w grupie
Jedna seria, pełen zakres aplikacji

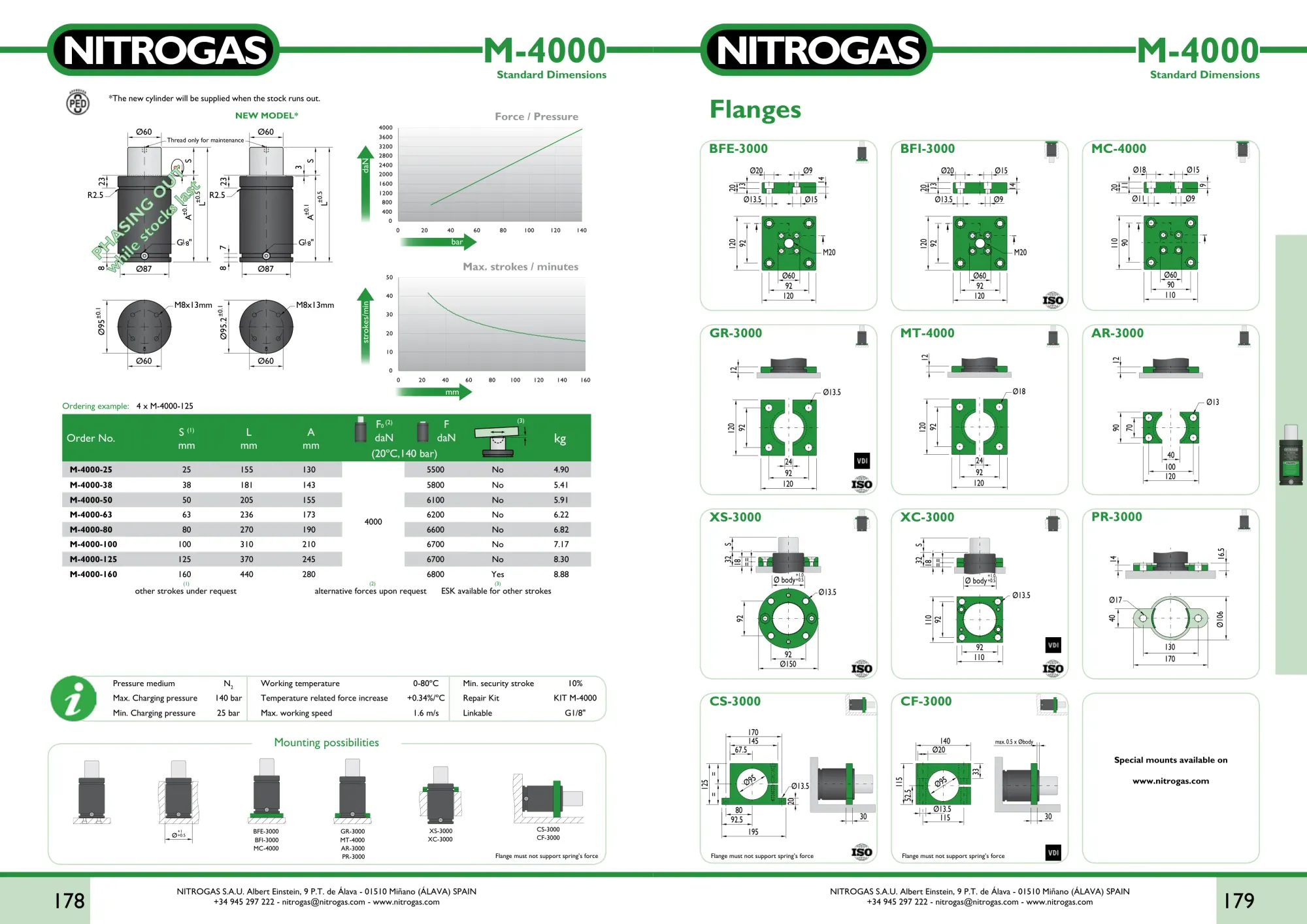

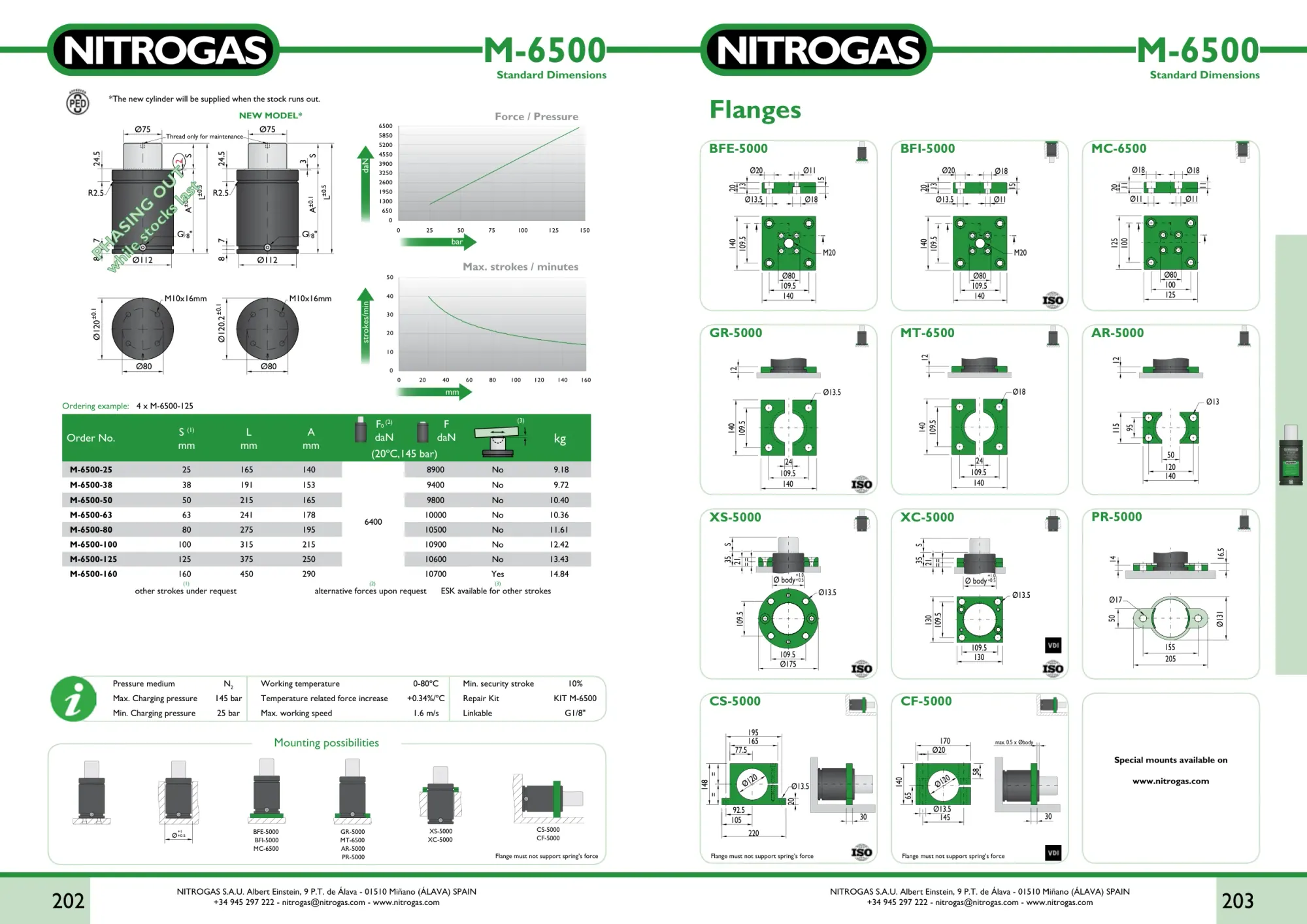

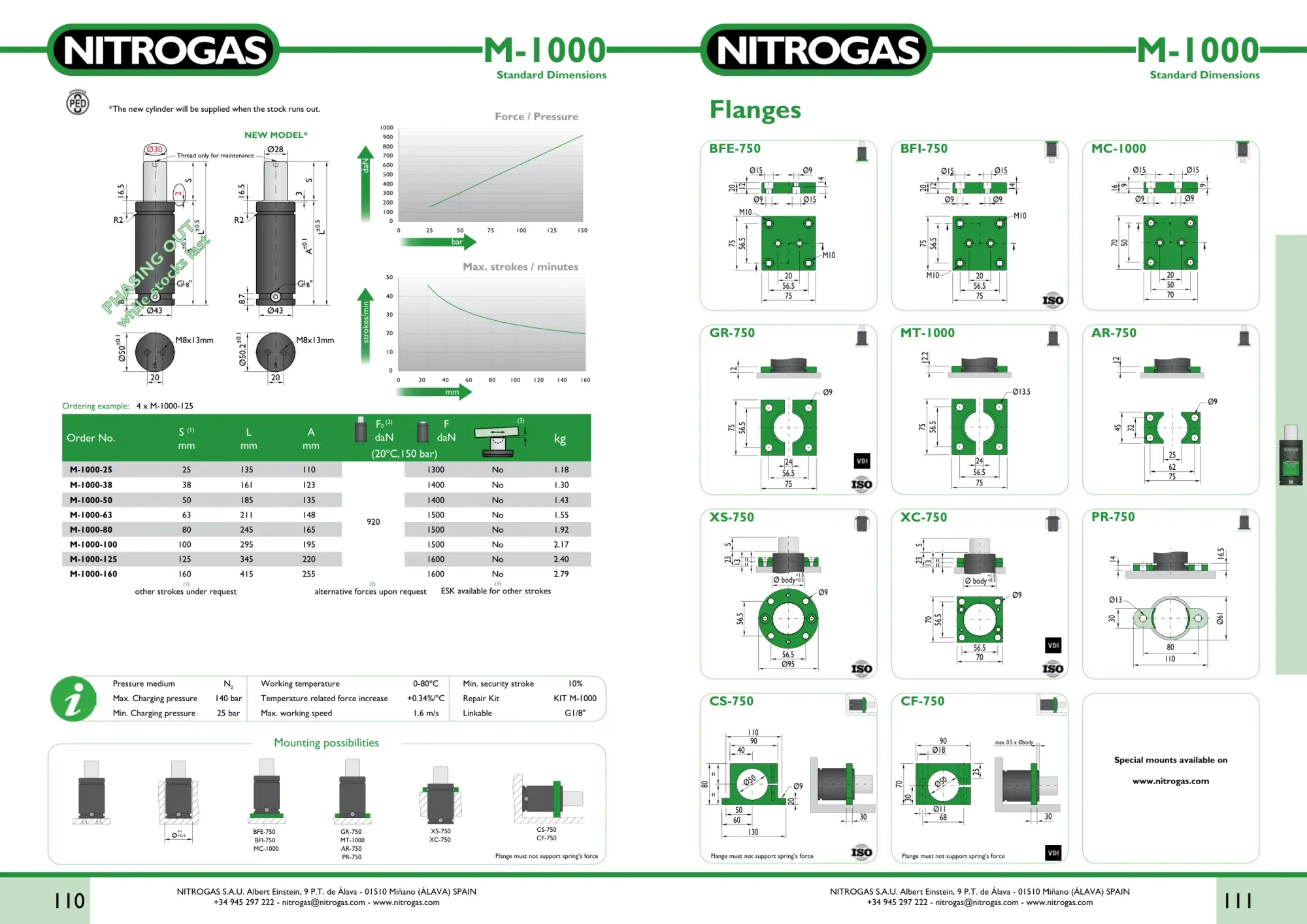

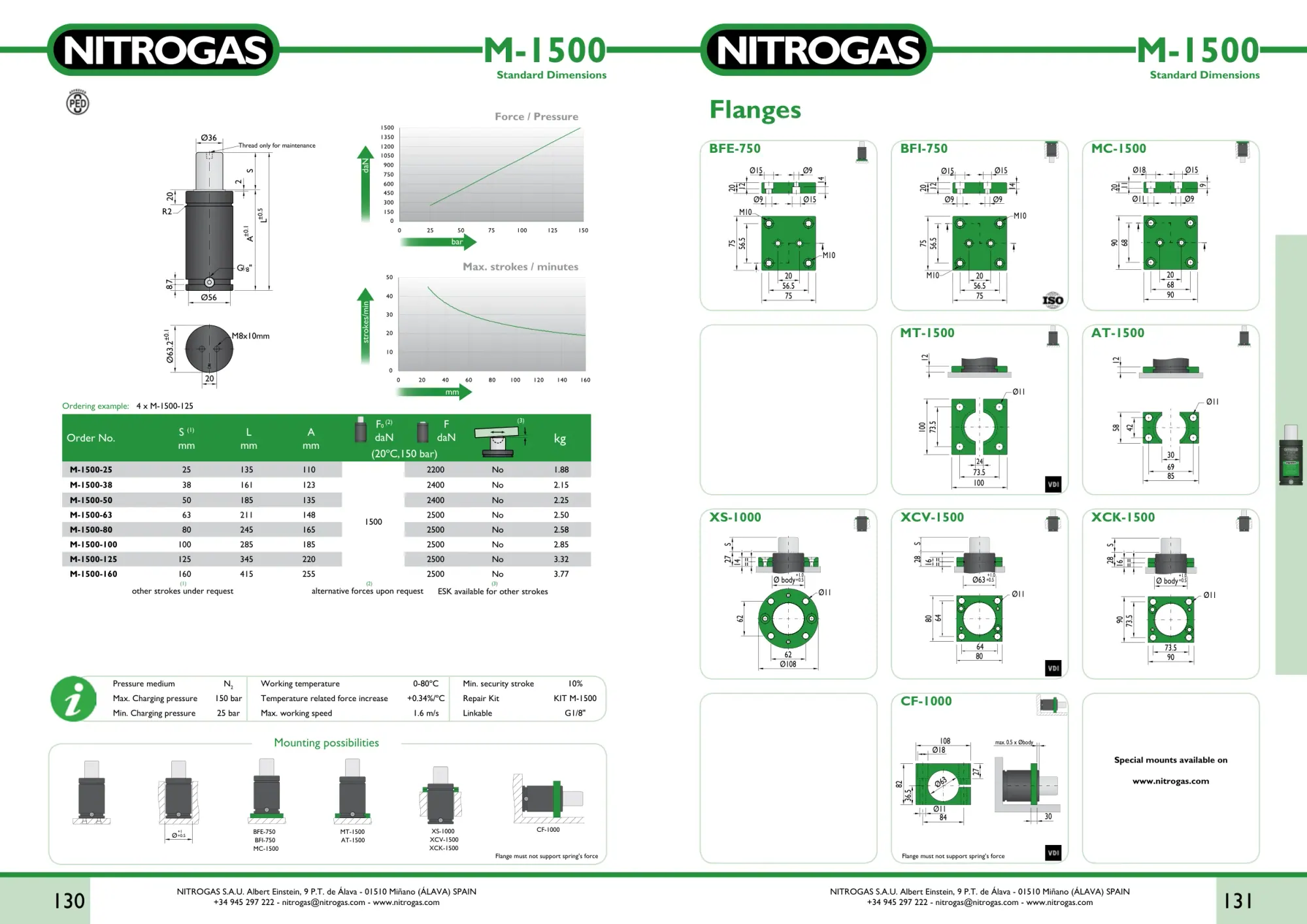

Seria M pokrywa cały zakres tej grupy. Pod każdą serią znajdziesz jej karty katalogowe (7 w tej grupie) z rysunkiem technicznym i tabelą wariantów. Pełna dokumentacja wymiarowa i modele CAD STEP w sekcji Centrum pobierania.
Dobór dla tej grupy
Dobierz model z grupy Układy manifold (M) pod swój tłocznik
Masz siłę docisku i skok roboczy? Policz liczbę i model w kalkulatorze tonażu, sprawdź krzywą siły oraz spadek w temperaturze procesu, a gotową listę wyślij do wyceny.
Kalkulator tonażu
Siła docisku + skok → liczba sprężyn i konkretne kody z katalogu.
F(s) = F₀·(1 + K2·s/Smax)
Krzywa F(s)
Narastanie siły wzdłuż skoku, per model, interaktywny suwak.
wizualizator K2
Derating temperatury
Siła w temperaturze procesu i granice uszczelnień.
F(T) = F₂₀·(1 + αT·(T-20))
Katalog parametryczny
Filtruj po Ø, skoku, F₀ i L. Karta techniczna do PDF.
Ø · skok · F₀ · L
Odpowiedniki rynkowe
NITROGAS jako 1:1 zamiennik czołowych producentów
W tej grupie utrzymujemy cross-reference dla producentów wymienionych poniżej. Baza Materialis zawiera mapowania kodów, które pozwalają na automatyczną wycenę zamienników - bez ręcznego przeszukiwania katalogów.
KALLER MM DADCO Manifold SPECIAL SPRINGS MFD
Publiczny Cross-Reference Finder obsługuje wszystkie serie tej grupy. Kalkulatory doboru siły, kadencji i deratingu temperaturowego są dostępne w narzędziach inżynierskich.
