Name: NITROGAS NR
Brand: NITROGAS

Karta katalogowa producenta

NR-350 · arkusz z katalogu NITROGAS

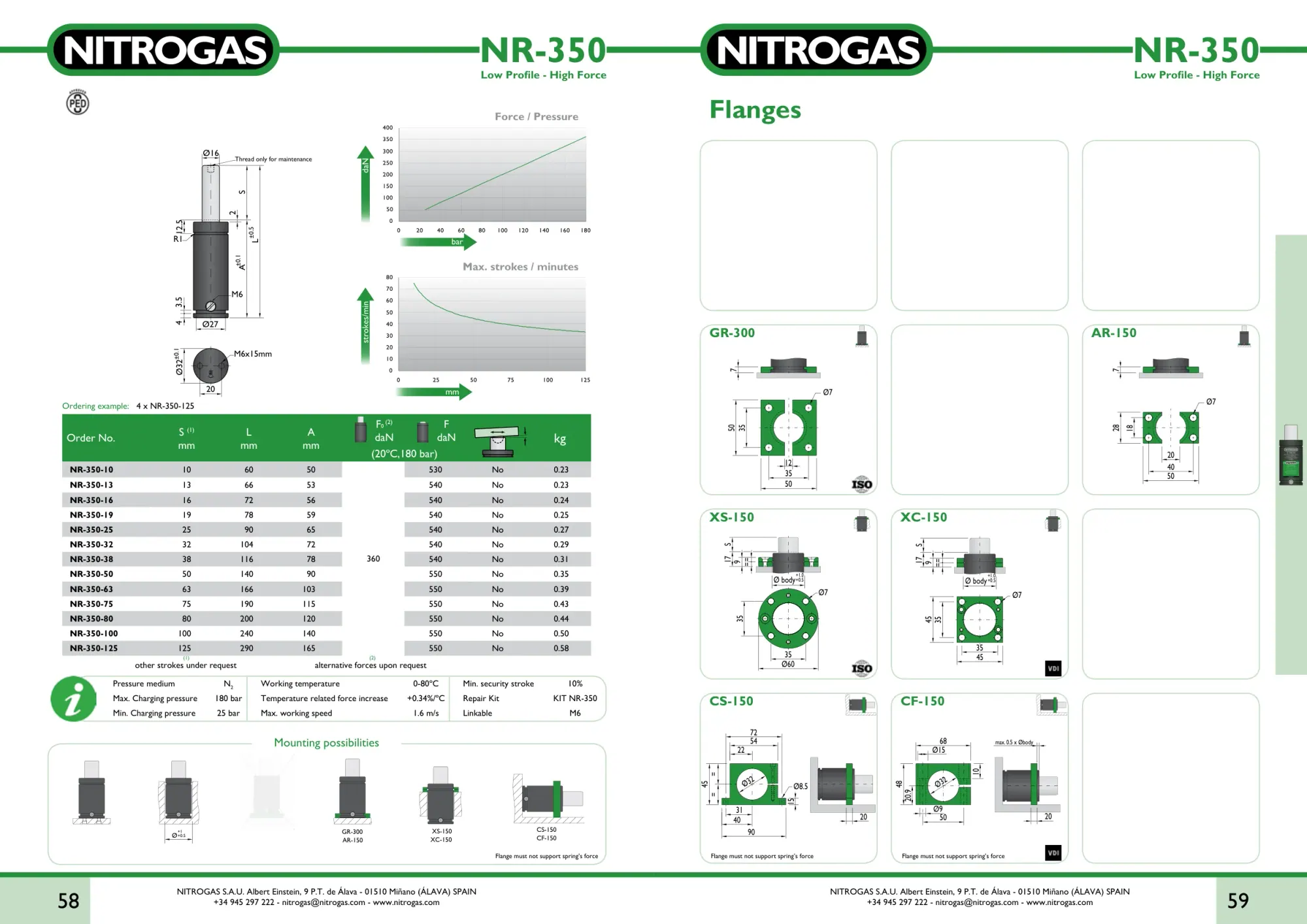

Karta katalogowa NITROGAS NR-350 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla NR-350. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

180 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT NR-350

Ø korpus / tłoczysko

95 / 60 mm

L = 2×S + 40

Akcesoria montażowe (katalog)

AR-150 CF-150 CS-150 GR-300 XC-150 XS-150

Przykład zamówienia: 4 x NR-350-125

Wymiary i kody - 13 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_320_450.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
NR-350-10	10	60	50	530	0,23	nie
NR-350-13	13	66	53	540	0,23	nie
NR-350-16	16	72	56	540	0,24	nie
NR-350-19	19	78	59	540	0,25	nie
NR-350-25	25	90	65	540	0,27	nie
NR-350-32	32	104	72	540	0,29	nie
NR-350-38	38	116	78	540	0,31	nie
NR-350-50	50	140	90	550	0,35	nie
NR-350-63	63	166	103	550	0,39	nie
NR-350-75	75	190	115	550	0,43	nie
NR-350-80	80	200	120	550	0,44	nie
NR-350-100	100	240	140	550	0,50	nie
NR-350-125	125	290	165	550	0,58	nie

Grupa produktowa: Sprężyny kompaktowe

Dla aplikacji, w których standard ISO nie spełnia ograniczeń montażowych. Krótsza zabudowa, mniejsza średnica zewnętrzna i to samo lub wyższe ciśnienie azotu. Serie K, KC, KF, KP oraz monolityczne mini-kompakty KP-M.

Zobacz pozostałe modele w grupie Sprężyny kompaktowe →

Narzędzia inżynierskie

Parametry modelu NR-350 są przenoszone do kalkulatorów (F₀, Smax, rodzina NR).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=350 daN · Smax=125 mm · NR

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 350 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~3.5 kN · skok 80 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 125 mm · skok roboczy 80 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla NR-350-125

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.

Potrzebujesz modelu NR-350 do projektu?

Wpisz konkretny skok, ilość i deadline - wyślemy ofertę w 24 h roboczych. Dla nietypowych konfiguracji (skok niestandardowy, wersja HT, dokumentacja PED kat. II+) dobierzemy ręcznie.
