R-100

Model R-100 · siła nominalna 100 daN

Należy do grupy Sprężyny mini i ejector (A / Z / E / EHE / EHF / EHN) - Seria mini w cenniku 2025: Z, R, EHE, EHF, EHN (13-200 daN w zależności od modelu). Sprężyny powrotu pinów wyrzutowych, głowice wykrawające i drobne zespoły kontrowe. Zamienność z FIBRO Mini, KALLER X-Pin, Special Springs E.

Siła F₀ 100 daN wartość nominalna
Średnica Ø 95 mm korpus
Gwint mocujący patrz rysunek katalogowy montaż w gnieździe
Skok S 7-125 mm L = ≈ 2×S + 42

Karta katalogowa producenta

R-100 · arkusz z katalogu NITROGAS

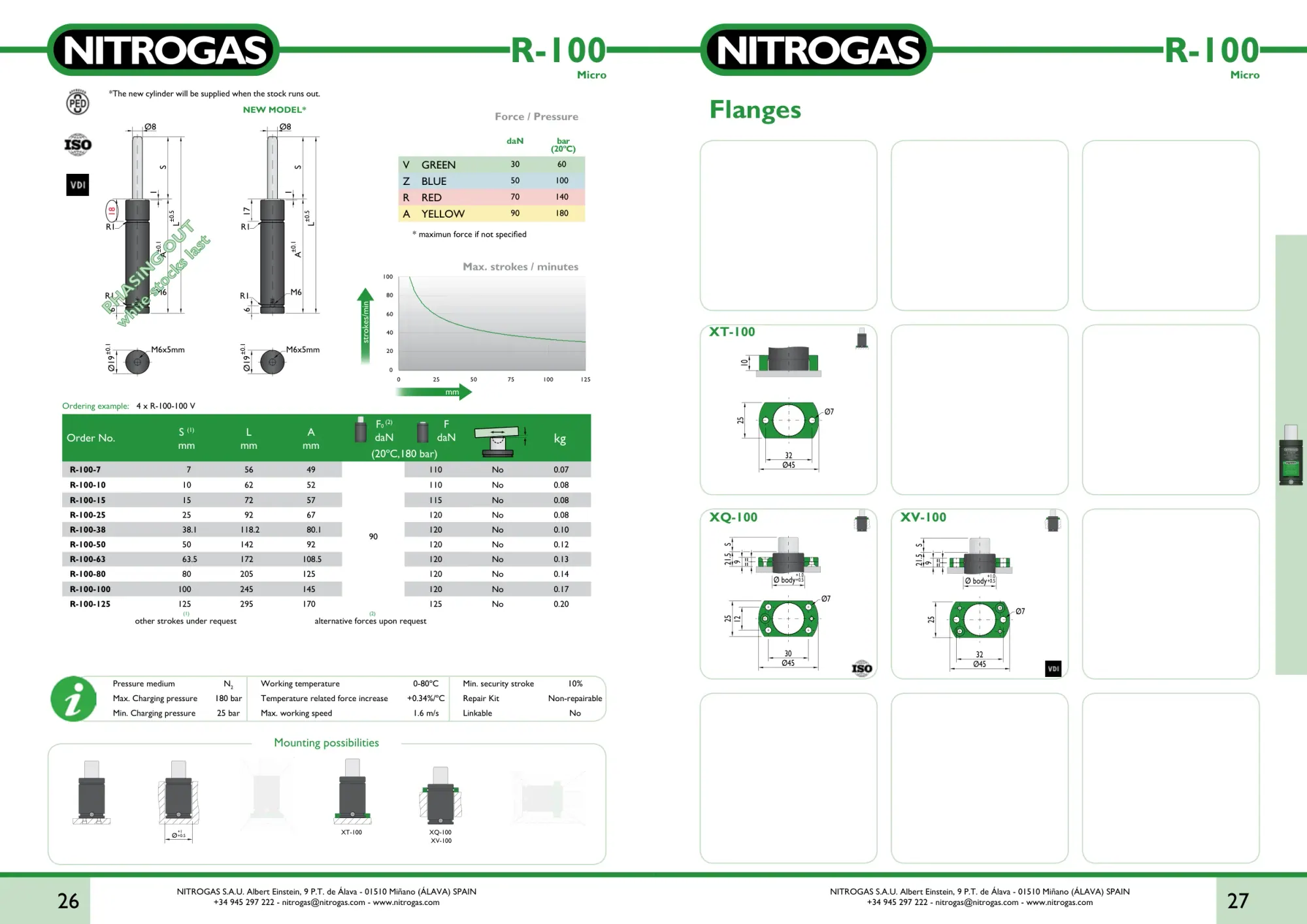

Karta katalogowa NITROGAS R-100 - rysunek techniczny, krzywa siły i tabela wariantów
Lupa · przesuń kursor
Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla R-100. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

180 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT R-100

Ø korpus / tłoczysko

95 / 60 mm

L = ≈ 2×S + 42

Wymiary i kody - 8 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_100.pdf.

Kod SKU Skok [mm] L [mm] Zapytanie
R-100-7 7 56
R-100-10 10 62
R-100-15 15 72
R-100-25 25 92
R-100-50 50 142
R-100-80 80 205
R-100-100 100 245
R-100-125 125 295

Grupa produktowa: Sprężyny mini i ejector (A / Z / E / EHE / EHF / EHN)

Seria mini w cenniku 2025: Z, R, EHE, EHF, EHN (13-200 daN w zależności od modelu). Sprężyny powrotu pinów wyrzutowych, głowice wykrawające i drobne zespoły kontrowe. Zamienność z FIBRO Mini, KALLER X-Pin, Special Springs E.
