Grupa NITROGAS · mini

Mini & Ejector - najmniejsze sprężyny pod stemple wykrawające

Sprężyny do pinów wyrzutowych i kompaktowych zespołów wykrawających

Seria mini w cenniku 2025: Z, R, EHE, EHF, EHN (13-200 daN w zależności od modelu). Sprężyny powrotu pinów wyrzutowych, głowice wykrawające i drobne zespoły kontrowe. Zamienność z FIBRO Mini, KALLER X-Pin, Special Springs E.

Pokrycie mini w cenniku 2025: Z, R oraz serie EHE/EHF/EHN
Stosowane w głowicach wykrawających kart i taśm precyzyjnych
Zamienność z FIBRO Mini, KALLER X-Pin, Special Springs E
AZOLGAS Part List - 1 403 odpowiedników mapowanych w bazie Materialis

Zapytaj o wycenę Pobierz katalogi PDF

Karta techniczna grupy

Zakres siły: 13-200 daN
Serie: 5
SKU (cennik): 228
Kody serii: ZEHEEHFEHNR
Dla kogo: Narzędziownie wykrawające, producenci wkładek, AGD precyzyjne

Serie w grupie

5 serii do dopasowania

Każda seria ma własną geometrię montażową i zakres siły. Wybierz tę, która pasuje do gniazda w Twoim tłoczniku. Pod każdą serią znajdziesz jej karty katalogowe (4 w tej grupie) z rysunkiem technicznym i tabelą wariantów. Pełna dokumentacja wymiarowa i modele CAD STEP w sekcji Centrum pobierania.

Seria Z

Cennik 2025

Mini standard, Ø10-Ø16

Siła F₀: 13-70 daN
Skok: 7-125 mm
SKU w cenniku: 104

Karty katalogowe · 2

Karta katalogowa NITROGAS Z-50 - rysunek techniczny, krzywa siły i tabela wariantów

Z-50 50-80 daN

Karta katalogowa NITROGAS Z-70 - rysunek techniczny, krzywa siły i tabela wariantów

Z-70 70-110 daN

Pełny katalog parametryczny →

EHE

Seria EHE

Cennik 2025

Mini z wysokim ciśnieniem początkowym

Siła F₀: 24 daN
Skok: 10-70 mm
SKU w cenniku: 10

Karty katalogowe

Karta wkrótce Parametry w katalogu →

Pełny katalog parametryczny →

EHF

Seria EHF

Cennik 2025

Mini z wysoką siłą końcową

Siła F₀: 16-24 daN
Skok: 10-125 mm
SKU w cenniku: 20

Karty katalogowe

Karta wkrótce Parametry w katalogu →

Pełny katalog parametryczny →

EHN

Seria EHN

Cennik 2025

Mini do gniazd pod ejector-pin standardowych

Siła F₀: 16 daN
Skok: 10-125 mm
SKU w cenniku: 10

Karty katalogowe

Karta wkrótce Parametry w katalogu →

Pełny katalog parametryczny →

Seria R

Cennik 2025

Mini siatka R-100 / R-200

Siła F₀: 30-200 daN
Skok: 7-125 mm
SKU w cenniku: 84

Karty katalogowe · 2

Karta katalogowa NITROGAS R-100 - rysunek techniczny, krzywa siły i tabela wariantów

R-100 90-125 daN

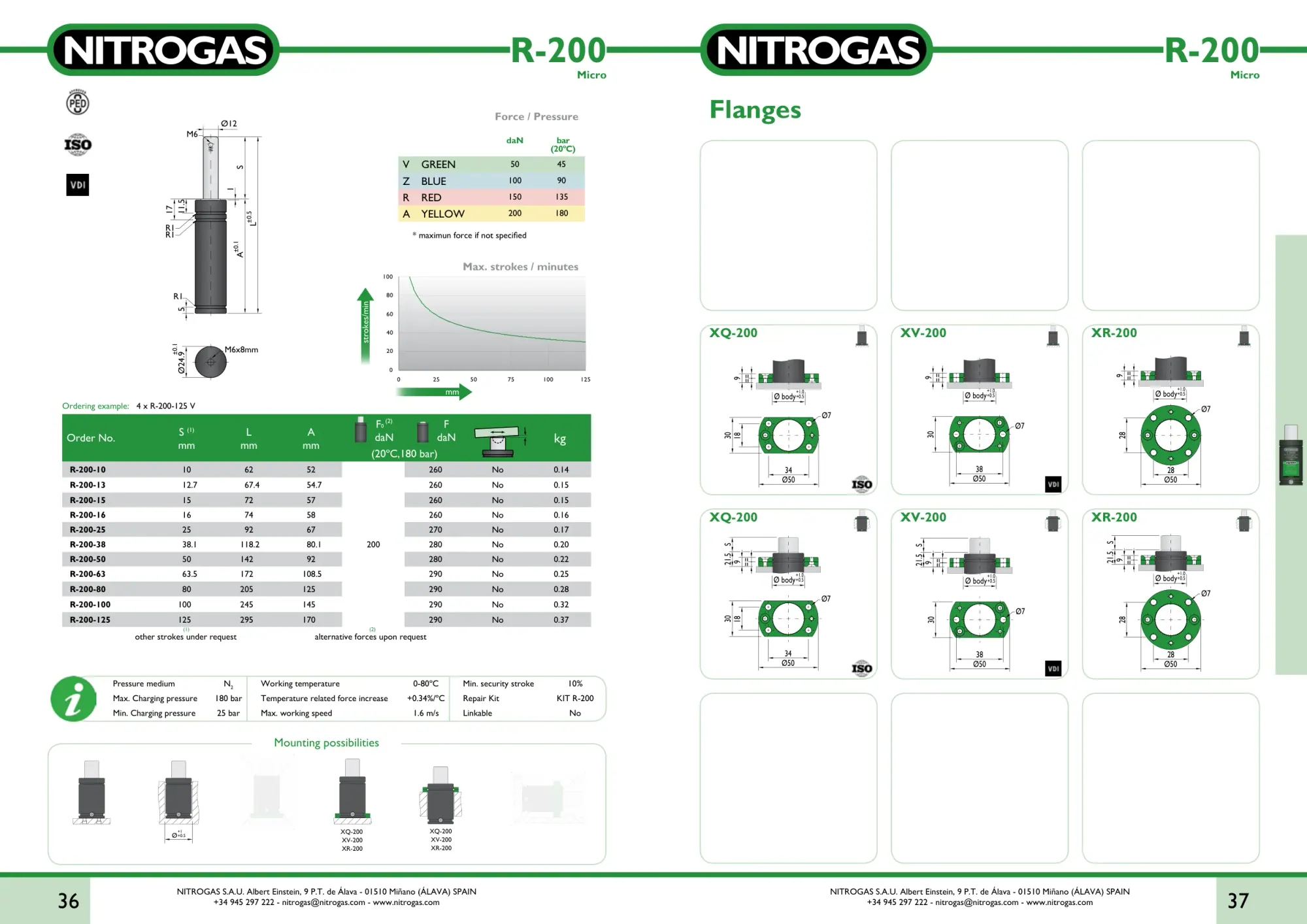

Karta katalogowa NITROGAS R-200 - rysunek techniczny, krzywa siły i tabela wariantów

R-200 200-290 daN

Pełny katalog parametryczny →

Dobór dla tej grupy

Dobierz model z grupy Sprężyny mini i ejector (A / Z / E / EHE / EHF / EHN) pod swój tłocznik

Masz siłę docisku i skok roboczy? Policz liczbę i model w kalkulatorze tonażu, sprawdź krzywą siły oraz spadek w temperaturze procesu, a gotową listę wyślij do wyceny.

Kalkulator tonażu

Siła docisku + skok → liczba sprężyn i konkretne kody z katalogu.

F(s) = F₀·(1 + K2·s/Smax)

Krzywa F(s)

Narastanie siły wzdłuż skoku, per model, interaktywny suwak.

wizualizator K2

Derating temperatury

Siła w temperaturze procesu i granice uszczelnień.

F(T) = F₂₀·(1 + αT·(T-20))

Katalog parametryczny

Filtruj po Ø, skoku, F₀ i L. Karta techniczna do PDF.

Ø · skok · F₀ · L

Odpowiedniki rynkowe

NITROGAS jako 1:1 zamiennik czołowych producentów

W tej grupie utrzymujemy cross-reference dla producentów wymienionych poniżej. Baza Materialis zawiera mapowania kodów, które pozwalają na automatyczną wycenę zamienników - bez ręcznego przeszukiwania katalogów.

FIBRO Mini KALLER X-Pin SPECIAL SPRINGS E BORDIGNON Mini AZOLGAS AFB/AFC/AFH/AFJ/EFGC/EFGD

Wpisz kod konkurencji Inne grupy NITROGAS

Publiczny Cross-Reference Finder obsługuje wszystkie 5 serie tej grupy. Kalkulatory doboru siły, kadencji i deratingu temperaturowego są dostępne w narzędziach inżynierskich.
