Name: NITROGAS TS
Brand: NITROGAS

Karta katalogowa producenta

TS-420 · arkusz z katalogu NITROGAS

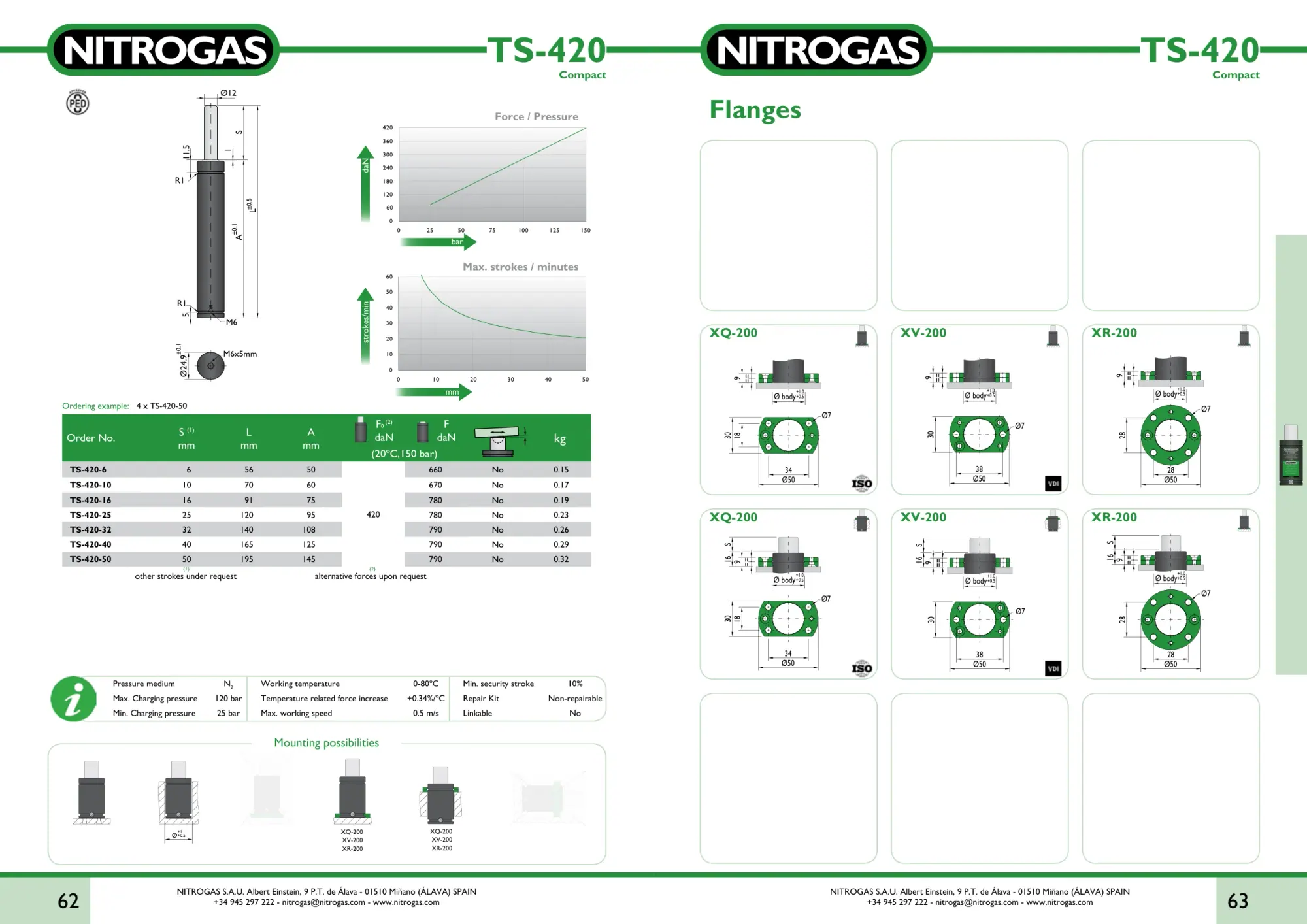

Karta katalogowa NITROGAS TS-420 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla TS-420. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

120 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT TS-420

Ø korpus / tłoczysko

95 / 60 mm

L = ≈ 2×S + 70

Wymiary i kody - 7 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_320_450.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
TS-420-6	6	56	50	660	0,15	nie
TS-420-10	10	70	60	670	0,17	nie
TS-420-16	16	91	75	780	0,19	nie
TS-420-25	25	120	95	780	0,23	nie
TS-420-32	32	140	108	790	0,26	nie
TS-420-40	40	165	125	790	0,29	nie
TS-420-50	50	195	145	790	0,32	nie

Grupa produktowa: Sprężyny kompaktowe

Dla aplikacji, w których standard ISO nie spełnia ograniczeń montażowych. Krótsza zabudowa, mniejsza średnica zewnętrzna i to samo lub wyższe ciśnienie azotu. Serie K, KC, KF, KP oraz monolityczne mini-kompakty KP-M.

Zobacz pozostałe modele w grupie Sprężyny kompaktowe →

Narzędzia inżynierskie

Parametry modelu TS-420 są przenoszone do kalkulatorów (F₀, Smax, rodzina TS).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=420 daN · Smax=50 mm · TS

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 420 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~4.2 kN · skok 50 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 50 mm · skok roboczy 50 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla TS-420-50

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.
