Name: NITROGAS TSC
Brand: NITROGAS

Karta katalogowa producenta

TSC-1000 · arkusz z katalogu NITROGAS

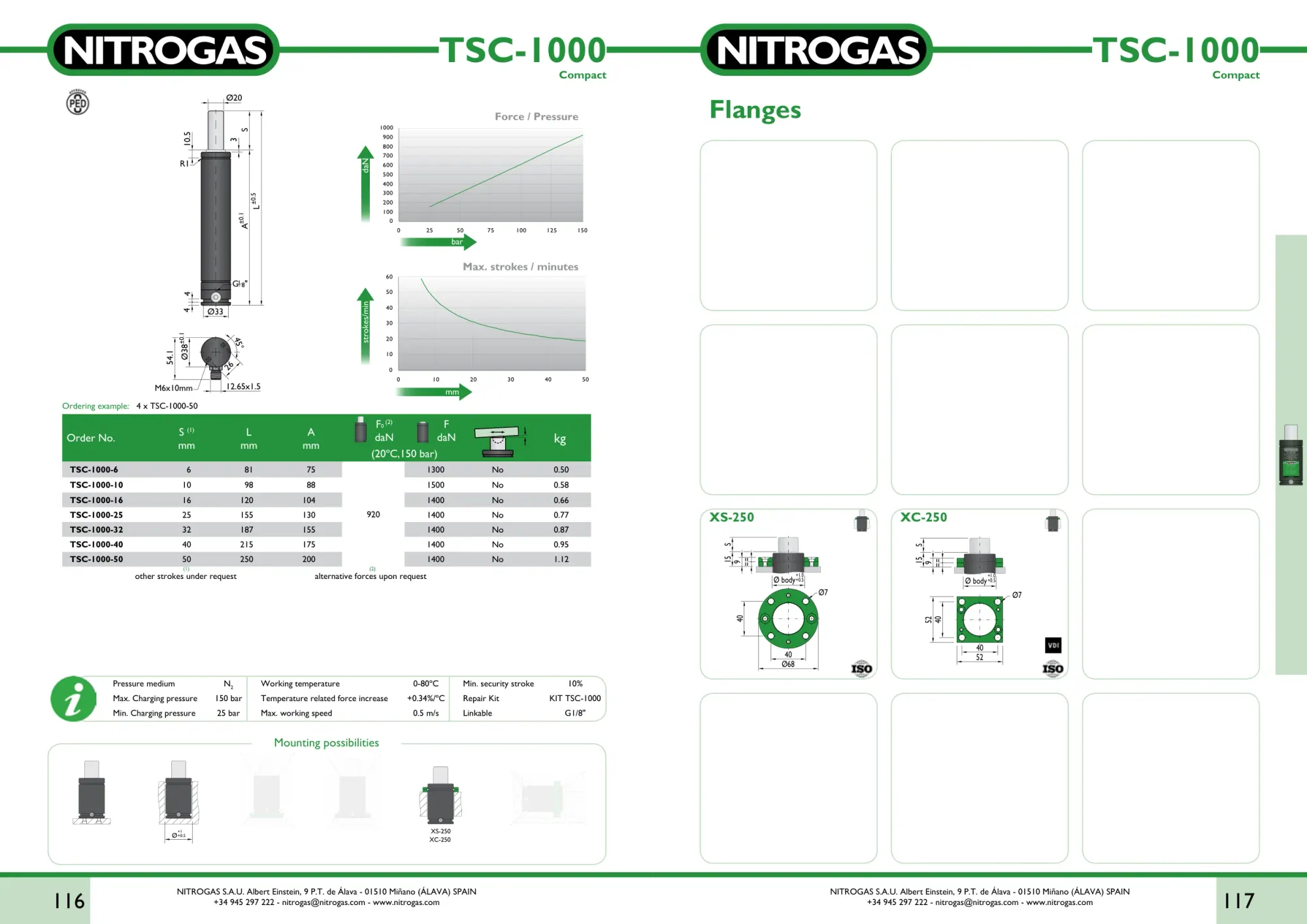

Karta katalogowa NITROGAS TSC-1000 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla TSC-1000. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

150 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT TSC-1000

Ø korpus / tłoczysko

95 / 60 mm

L = ≈ 2×S + 105

Akcesoria montażowe (katalog)

XC-250 XS-250

Przykład zamówienia: 4 x TSC-1000-50

Wymiary i kody - 7 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_1000.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
TSC-1000-6	6	81	75	1300	0,50	nie
TSC-1000-10	10	98	88	1500	0,58	nie
TSC-1000-16	16	120	104	1400	0,66	nie
TSC-1000-25	25	155	130	1400	0,77	nie
TSC-1000-32	32	187	155	1400	0,87	nie
TSC-1000-40	40	215	175	1400	0,95	nie
TSC-1000-50	50	250	200	1400	1,12	nie

Grupa produktowa: Sprężyny kompaktowe

Dla aplikacji, w których standard ISO nie spełnia ograniczeń montażowych. Krótsza zabudowa, mniejsza średnica zewnętrzna i to samo lub wyższe ciśnienie azotu. Serie K, KC, KF, KP oraz monolityczne mini-kompakty KP-M.

Zobacz pozostałe modele w grupie Sprężyny kompaktowe →

Narzędzia inżynierskie

Parametry modelu TSC-1000 są przenoszone do kalkulatorów (F₀, Smax, rodzina TSC).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=920 daN · Smax=50 mm · TSC

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 920 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~9.2 kN · skok 50 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 50 mm · skok roboczy 50 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla TSC-1000-50

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.

Potrzebujesz modelu TSC-1000 do projektu?

Wpisz konkretny skok, ilość i deadline - wyślemy ofertę w 24 h roboczych. Dla nietypowych konfiguracji (skok niestandardowy, wersja HT, dokumentacja PED kat. II+) dobierzemy ręcznie.
