Name: NITROGAS Z
Brand: NITROGAS

Karta katalogowa producenta

Z-50 · arkusz z katalogu NITROGAS

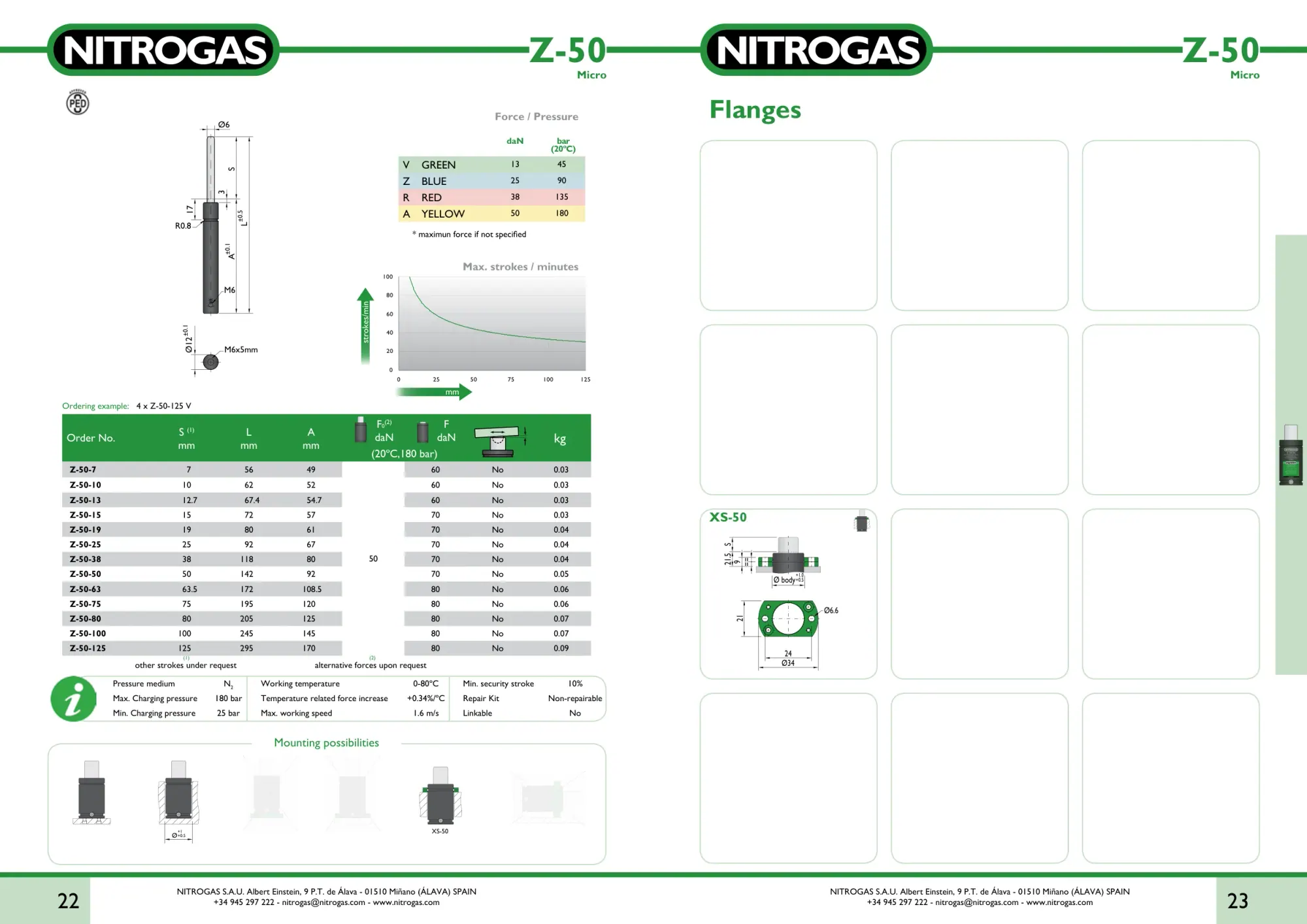

Karta katalogowa NITROGAS Z-50 - rysunek techniczny, krzywa siły i tabela wariantów — Rysunek zabudowy, krzywa siły, tabela wymiarów i akcesoria dla Z-50. Kliknij obraz lub użyj „Pełny ekran”, aby powiększyć detale.

Szybki wybór skoku (przewiń do wiersza)

Ciśnienie ładowania max.

180 bar

Gwint mocujący

patrz rysunek katalogowy

Zestaw serwisowy

KIT Z-50

Ø korpus / tłoczysko

95 / 60 mm

L = ≈ 2×S + 42

Akcesoria montażowe (katalog)

XS-50

Przykład zamówienia: 4 x Z-50-125

Wymiary i kody - 11 wariantów skoku

Skok, długość L, wymiar A, siła przy pełnym skoku i masa - według arkusza F_100.pdf.

Kod SKU	Skok [mm]	L [mm]	A [mm]	F_max [daN]	Masa [kg]	PED
Z-50-7	7	56	49	60	0,03	nie
Z-50-10	10	62	52	60	0,03	nie
Z-50-15	15	72	57	70	0,03	nie
Z-50-19	19	80	61	70	0,04	nie
Z-50-25	25	92	67	70	0,04	nie
Z-50-38	38	118	80	70	0,04	nie
Z-50-50	50	142	92	70	0,05	nie
Z-50-75	75	195	120	80	0,06	nie
Z-50-80	80	205	125	80	0,07	nie
Z-50-100	100	245	145	80	0,07	nie
Z-50-125	125	295	170	13	0,09	nie

Grupa produktowa: Sprężyny mini i ejector (A / Z / E / EHE / EHF / EHN)

Seria mini w cenniku 2025: Z, R, EHE, EHF, EHN (13-200 daN w zależności od modelu). Sprężyny powrotu pinów wyrzutowych, głowice wykrawające i drobne zespoły kontrowe. Zamienność z FIBRO Mini, KALLER X-Pin, Special Springs E.

Zobacz pozostałe modele w grupie Sprężyny mini i ejector (A / Z / E / EHE / EHF / EHN) →

Narzędzia inżynierskie

Parametry modelu Z-50 są przenoszone do kalkulatorów (F₀, Smax, rodzina Z).

Narzędzie

K₂ z rodziny

Krzywa F(s)

F₀=50 daN · Smax=125 mm · Z

Narzędzie

NBR / HT

Derating temperaturowy

Siła nominalna 50 daN @ 20°C

Narzędzie

Liczba sprężyn

Kalkulator tonażu

Docisk ~0.5 kN · skok 80 mm

Narzędzie

cpm prasy

Walidator kadencji

Smax 125 mm · skok roboczy 80 mm

Narzędzie

1:1

Cross-Reference

Szukaj odpowiednika dla Z-50-125

Ważna uwaga: Karta techniczna zawiera wartości referencyjne dla modelu NITROGAS. Tolerancje wymiarowe, dokumentacja PED 2014/68/UE oraz dane zmęczeniowe zależą od konkretnego SKU - w razie wątpliwości skontaktuj się z działem technicznym (kontakt). materialis Grzegorz Jędrych - autoryzowany dystrybutor NITROGAS na rynku polskim.

Potrzebujesz modelu Z-50 do projektu?

Wpisz konkretny skok, ilość i deadline - wyślemy ofertę w 24 h roboczych. Dla nietypowych konfiguracji (skok niestandardowy, wersja HT, dokumentacja PED kat. II+) dobierzemy ręcznie.

Przejdź do koszyka BOM Wróć do katalogu
