HD
Cennik 2025
Seria HD
Heavy Duty, 1 000-9 500 daN
- Siła F₀
- 750-20 000 daN
- Skok
- 13-200 mm
- SKU w cenniku
- 73
Karty katalogowe · 8
Grupa NITROGAS · heavy_duty
Heavy Duty - moc dla operacji wielkogabarytowych
Wzmocniona konstrukcja dla tłoczników ciężkich i pras 1000+ ton
Seria HD to wzmocniona konstrukcja korpusu i tłoczyska dla aplikacji w zakresie 1 000-9 500 daN przy długim cyklu pracy. Stosowana w tłocznikach karoseryjnych dla Tier-1 automotive.
- Trzykrotnie zwiększona trwałość uszczelnień vs. seria standardowa
- Dopuszczalna temperatura pracy do 90 °C ciągle
- Pojedyncza sprężyna do operacji, gdzie inaczej trzeba 2× ISO
- Stosowane w głębokim tłoczeniu, formowaniu wzmocnień karoserii
Karta techniczna grupy
- Zakres siły
- 750-20 000 daN
- Serie
- 1
- SKU (cennik)
- 73
- Kody serii
- HD
- Dla kogo
- Tier-1 / Tier-2 automotive, działy konstrukcyjne BIW
Serie w grupie
Jedna seria, pełen zakres aplikacji

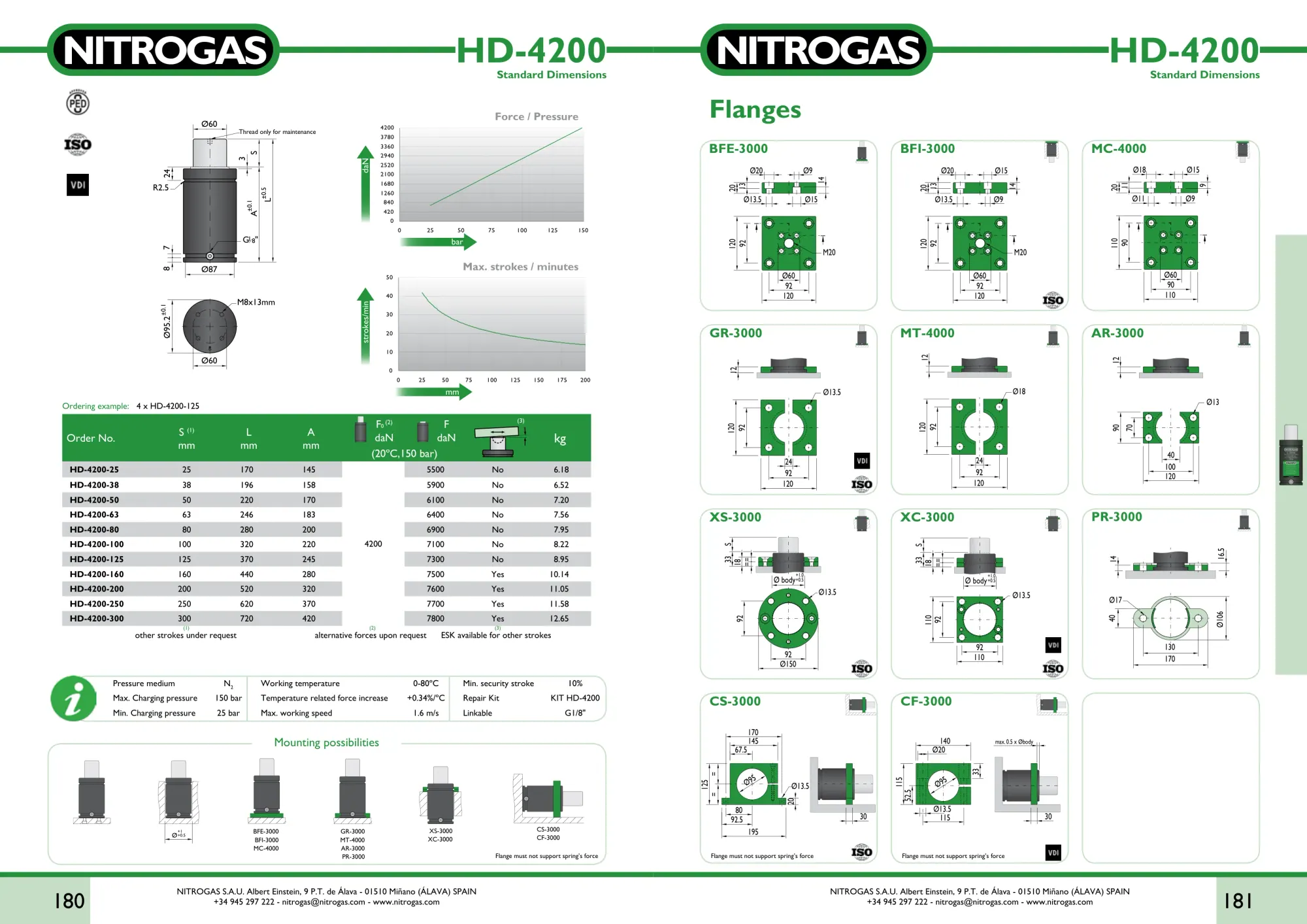

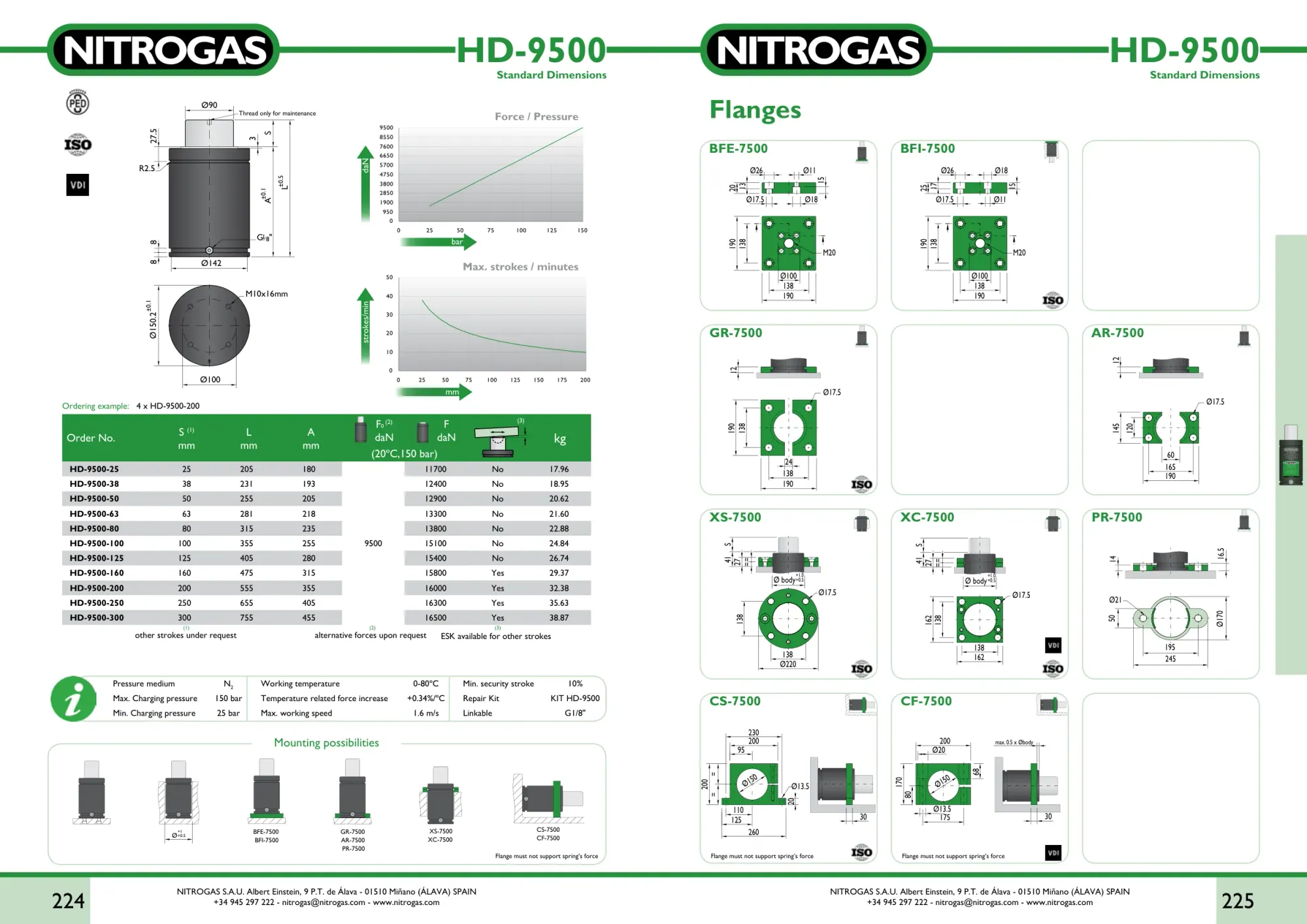

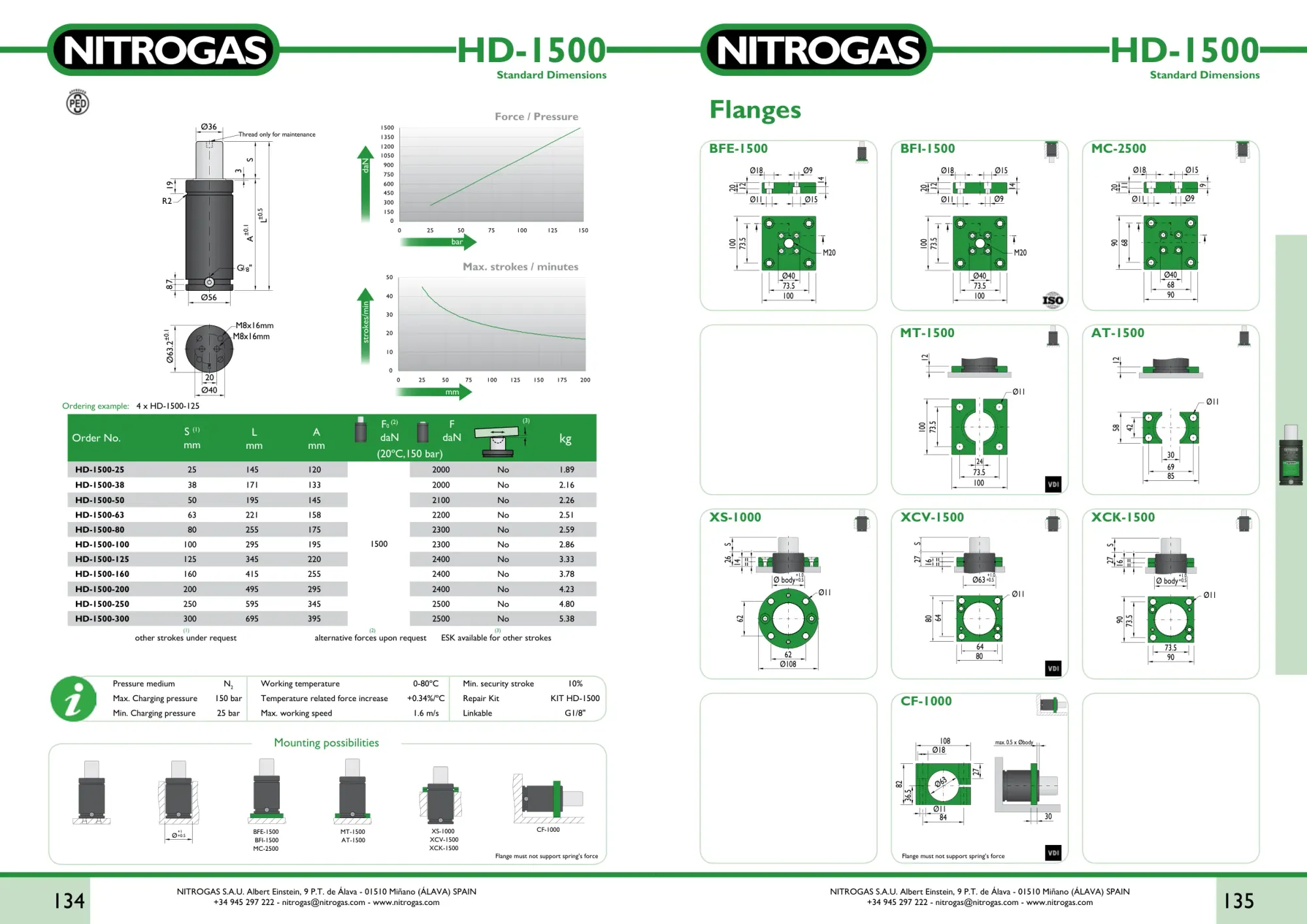

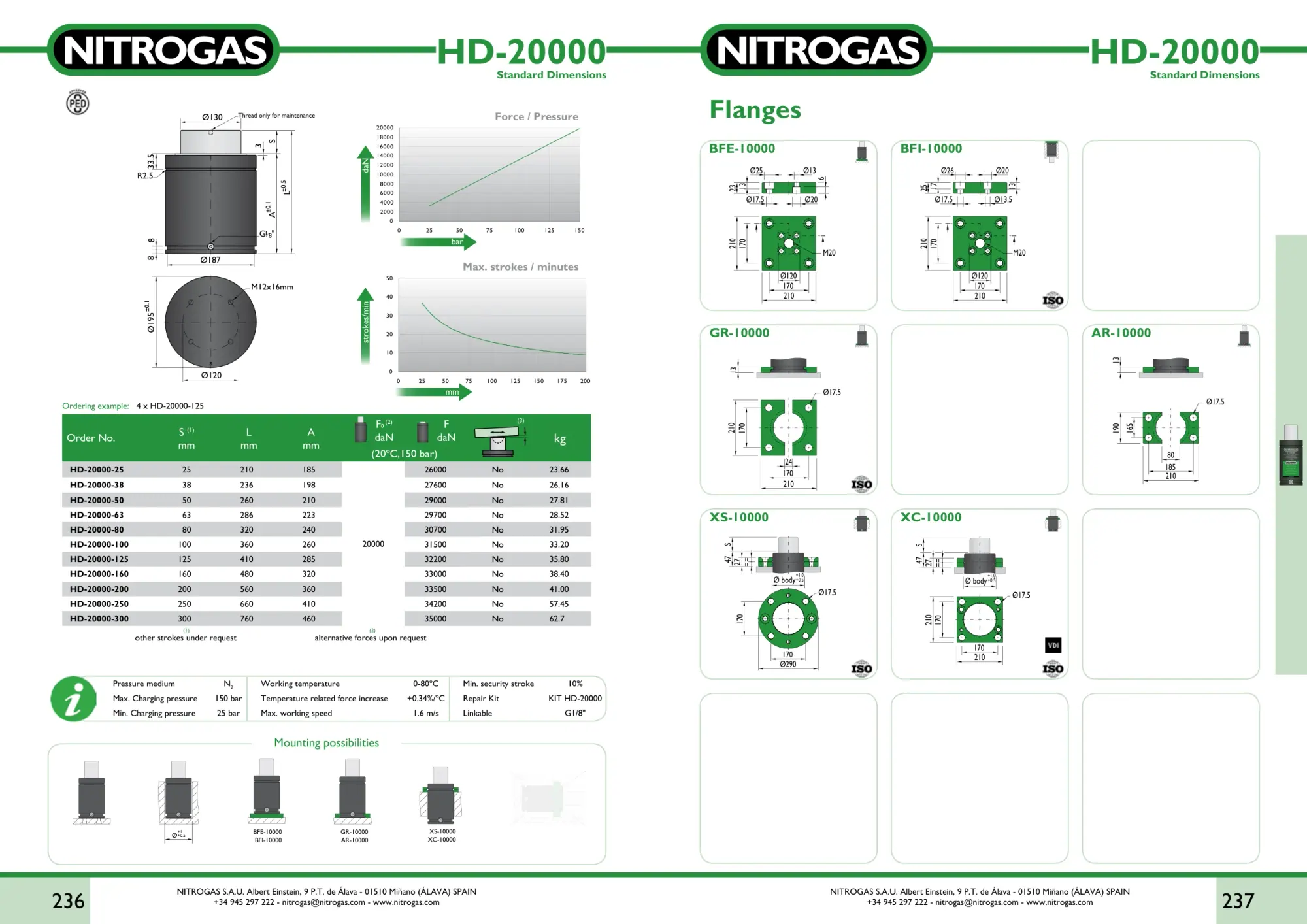

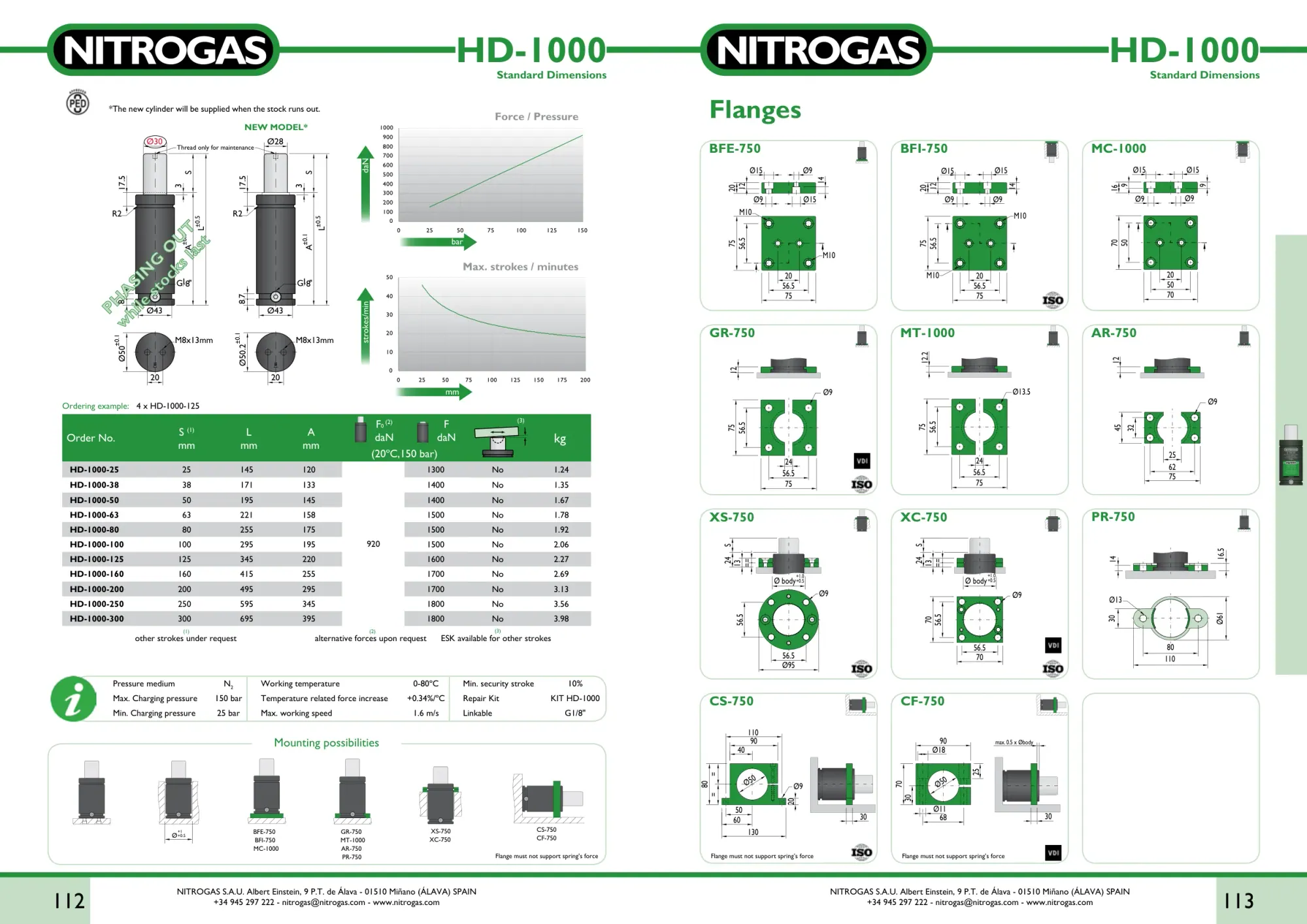

Seria HD pokrywa cały zakres tej grupy. Pod każdą serią znajdziesz jej karty katalogowe (8 w tej grupie) z rysunkiem technicznym i tabelą wariantów. Pełna dokumentacja wymiarowa i modele CAD STEP w sekcji Centrum pobierania.
Dobór dla tej grupy
Dobierz model z grupy Heavy Duty (HD) pod swój tłocznik
Masz siłę docisku i skok roboczy? Policz liczbę i model w kalkulatorze tonażu, sprawdź krzywą siły oraz spadek w temperaturze procesu, a gotową listę wyślij do wyceny.
Kalkulator tonażu
Siła docisku + skok → liczba sprężyn i konkretne kody z katalogu.
F(s) = F₀·(1 + K2·s/Smax)
Krzywa F(s)
Narastanie siły wzdłuż skoku, per model, interaktywny suwak.
wizualizator K2
Derating temperatury
Siła w temperaturze procesu i granice uszczelnień.
F(T) = F₂₀·(1 + αT·(T-20))
Katalog parametryczny
Filtruj po Ø, skoku, F₀ i L. Karta techniczna do PDF.
Ø · skok · F₀ · L
Odpowiedniki rynkowe
NITROGAS jako 1:1 zamiennik czołowych producentów
W tej grupie utrzymujemy cross-reference dla producentów wymienionych poniżej. Baza Materialis zawiera mapowania kodów, które pozwalają na automatyczną wycenę zamienników - bez ręcznego przeszukiwania katalogów.
KALLER X DADCO 90.x SPECIAL SPRINGS HX FORWARD HD
Publiczny Cross-Reference Finder obsługuje wszystkie serie tej grupy. Kalkulatory doboru siły, kadencji i deratingu temperaturowego są dostępne w narzędziach inżynierskich.
