G
Cennik 2025
Seria G
Bazowa ISO, szeroki zakres skoków
- Siła F₀
- 50-5000 daN
- Skok
- 12-300 mm
- SKU w cenniku
- 119
Karty katalogowe
Karta wkrótce
Parametry w katalogu →
Grupa NITROGAS · iso
Standard ISO 11901-1 - pełna zamienność
Norma ISO, wymiarowa zamienność z FIBRO/DAYTON/KALLER
Trzon każdej narzędziowni. Geometria mocowania i tłoczyska zgodna z ISO 11901-1, pozwalająca na 1:1 zamianę bez przeprojektowania płyt mocujących. W cenniku 2025: serie G i HG - od 50 do 7 500 daN.
- Wymienność wymiarowa z FIBRO, DAYTON, KALLER, BORDIGNON
- Otwory mocujące pod śruby M, kołnierze ISO
- Tłoczysko chromowane Ra 0.1 - żywotność uszczelnień 1 mln cykli
- Standard pierwszego wyboru przy projektowaniu nowych tłoczników
Karta techniczna grupy
- Zakres siły
- 50-7500 daN
- Serie
- 2
- SKU (cennik)
- 165
- Kody serii
- GHG
- Dla kogo
- Konstruktorzy tłoczników, działy utrzymania ruchu, narzędziownie OEM
Serie w grupie
2 serii do dopasowania
Każda seria ma własną geometrię montażową i zakres siły. Wybierz tę, która pasuje do gniazda w Twoim tłoczniku. Pod każdą serią znajdziesz jej karty katalogowe (5 w tej grupie) z rysunkiem technicznym i tabelą wariantów. Pełna dokumentacja wymiarowa i modele CAD STEP w sekcji Centrum pobierania.
HG
Cennik 2025
Seria HG
ISO high-guide, wzmocnione prowadzenie
- Siła F₀
- 750-7500 daN
- Skok
- 13-200 mm
- SKU w cenniku
- 46

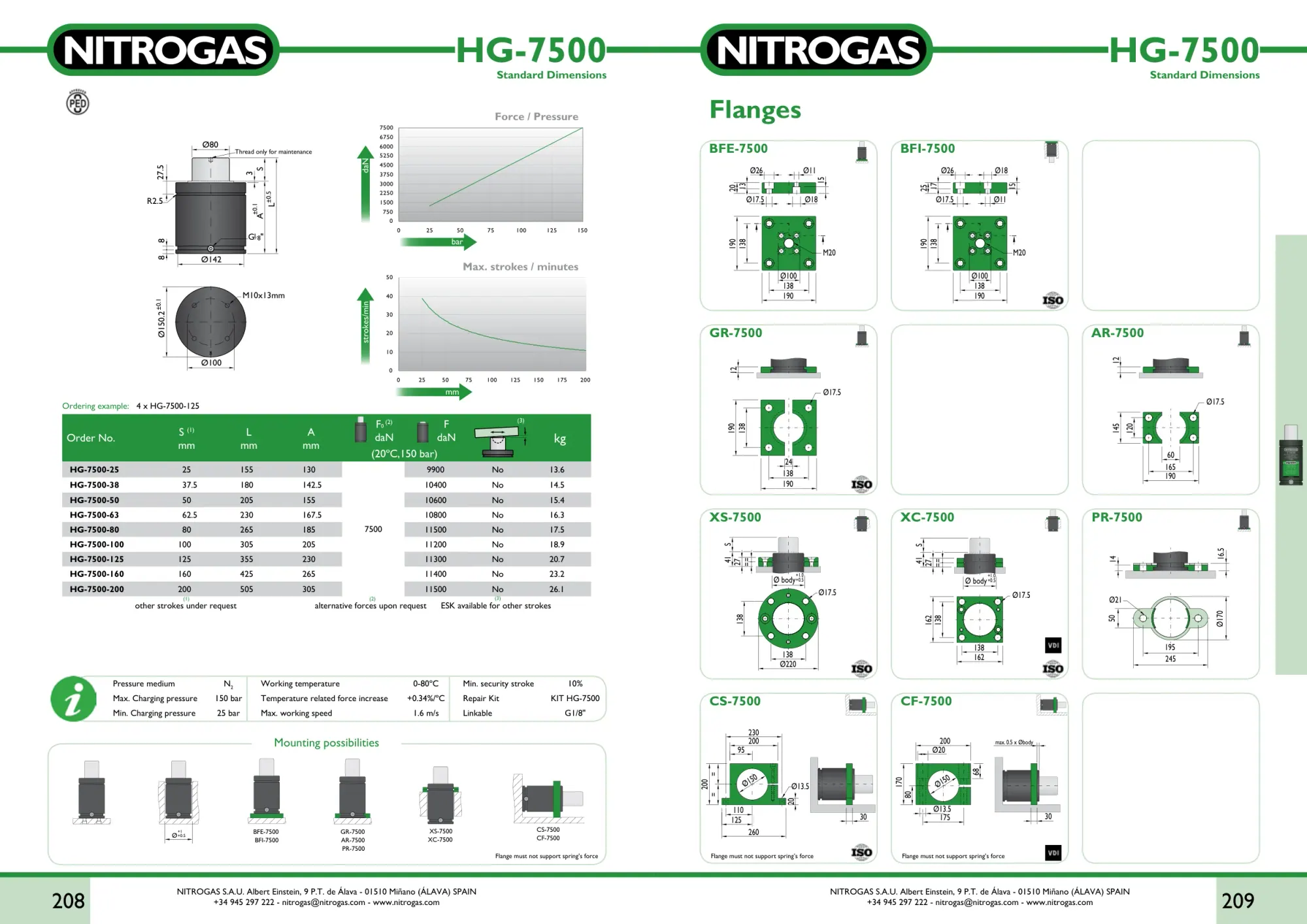

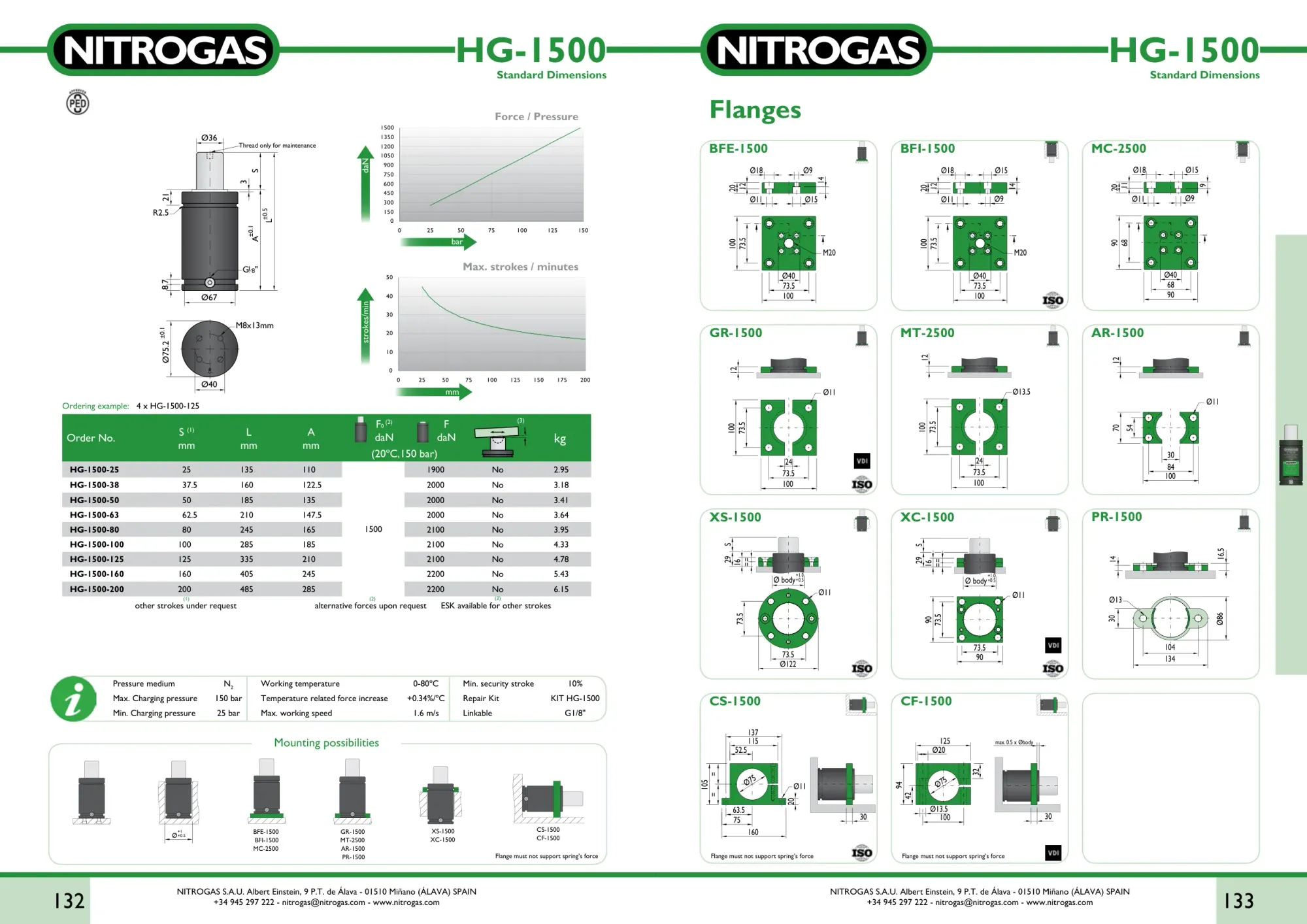

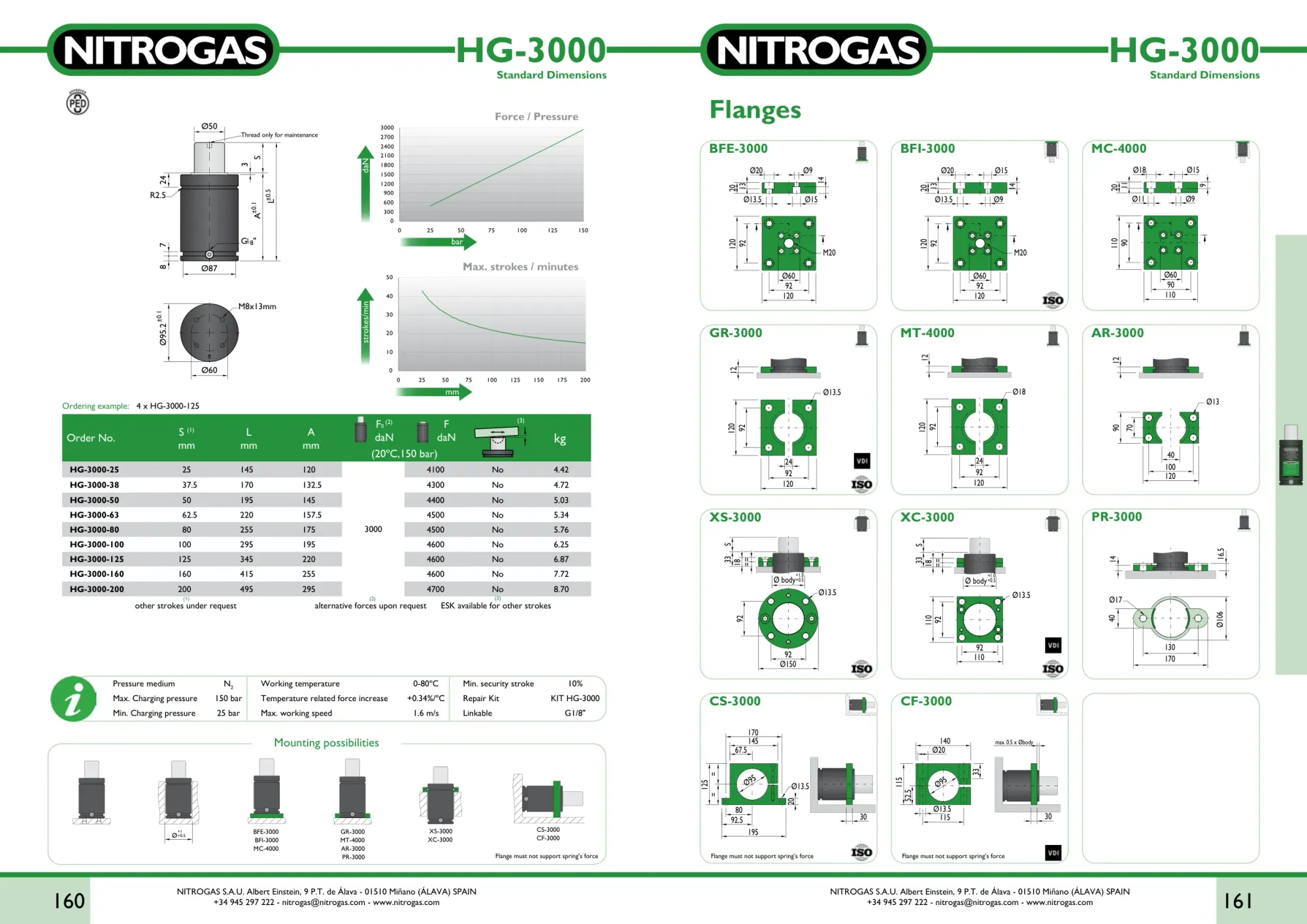

Karty katalogowe · 5
Dobór dla tej grupy
Dobierz model z grupy Sprężyny ISO 11901-1 pod swój tłocznik
Masz siłę docisku i skok roboczy? Policz liczbę i model w kalkulatorze tonażu, sprawdź krzywą siły oraz spadek w temperaturze procesu, a gotową listę wyślij do wyceny.
Kalkulator tonażu
Siła docisku + skok → liczba sprężyn i konkretne kody z katalogu.
F(s) = F₀·(1 + K2·s/Smax)
Krzywa F(s)
Narastanie siły wzdłuż skoku, per model, interaktywny suwak.
wizualizator K2
Derating temperatury
Siła w temperaturze procesu i granice uszczelnień.
F(T) = F₂₀·(1 + αT·(T-20))
Katalog parametryczny
Filtruj po Ø, skoku, F₀ i L. Karta techniczna do PDF.
Ø · skok · F₀ · L
Odpowiedniki rynkowe
NITROGAS jako 1:1 zamiennik czołowych producentów
W tej grupie utrzymujemy cross-reference dla producentów wymienionych poniżej. Baza Materialis zawiera mapowania kodów, które pozwalają na automatyczną wycenę zamienników - bez ręcznego przeszukiwania katalogów.
KALLER FIBRO DAYTON BORDIGNON SPECIAL SPRINGS DADCO
Publiczny Cross-Reference Finder obsługuje wszystkie 2 serie tej grupy. Kalkulatory doboru siły, kadencji i deratingu temperaturowego są dostępne w narzędziach inżynierskich.
