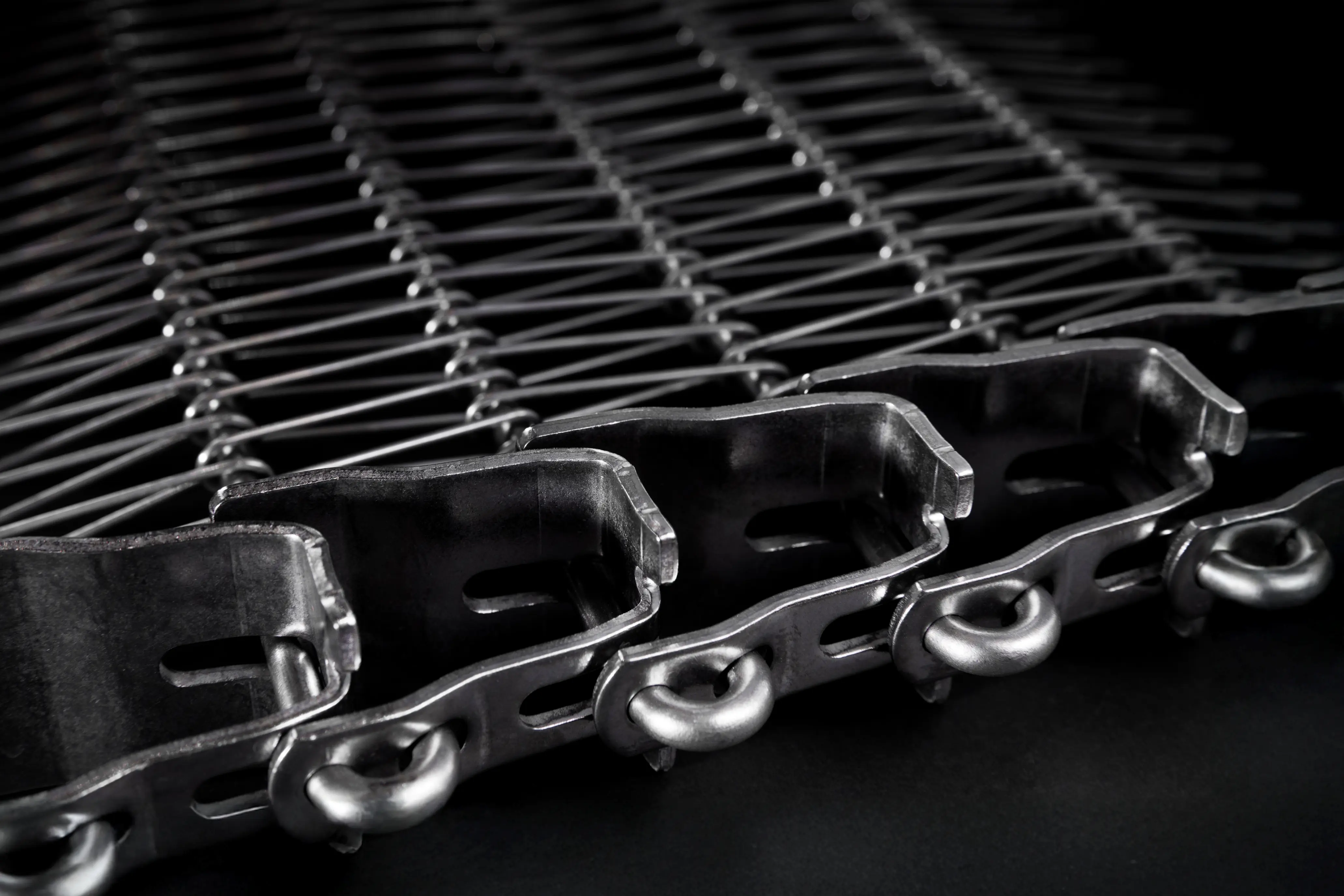

Outside Direct Drive
TwenteSideFlex™ Bänder
Direktantrieb von außen - Zahnräder auf vertikalen Wellen greifen in die äußeren Glieder. Keine Zentraltrommel schafft Platz, erlaubt breitere Bänder und mehrere Bänder in einem System.
- Antrieb
- Outside Direct Drive
- Basiert auf
- dem TwenteFlex-Band
- System
- spiral / oval
- Zentraltrommel
- nicht erforderlich
TwenteSideFlex ist für Spiral- oder Ovalsysteme ohne zentrale, das Band antreibende Trommel ausgelegt. Zahnräder sitzen auf einer oder zwei vertikalen Wellen außen am Band und greifen in das äußere Antriebsglied.
Das Fehlen einer Zentraltrommel gibt diesen Raum zur freien Nutzung frei. Dank dieser Bauweise ist ein TwenteSideFlex-System einfacher zu reinigen, erlaubt breitere Bänder und ermöglicht mehrere Bänder in einem Layout.
Keine Zentraltrommel
Freier Raum in der Systemmitte zur beliebigen Nutzung.
Breitere Bänder
Der Antrieb von außen bewältigt größere Breiten.
Mehrere Bänder pro Layout
Mehrere Bänder in einem System; ein P-Loop ist möglich (rauf und runter in einer Spirale).
Einfachere Reinigung
Ein offenes Layout ohne Trommel vereinfacht die Reinigung und senkt die Kosten.
Technische Spezifikation
| Antriebsprinzip | Zahnräder auf vertikalen Wellen (1-2) von außen |
|---|---|
| Eingriff | äußeres Antriebsglied (gebogener Stab) |
| Zentraltrommel | nicht erforderlich (freier Raum) |
| Bandbreite | große Breiten (wie TwenteFlex) |
| Layout | mehrere Bänder in einem System möglich |
| Basis | Standard-TwenteFlex-Band (Retrofit) |
Antrieb
- Zahnräder auf 1-2 vertikalen Wellen außen am Band
- Eingriff im äußeren Antriebsglied
- Keine Zentraltrommel - vereinfachtes Layout
Werkstoffe
Anwendungen
Häufige Fragen
Wie unterscheidet sich TwenteSideFlex von Inside Direct Drive?
IDD treibt das Band von innen an (am Käfig/an der Trommel), während TwenteSideFlex es von außen mit Zahnrädern auf vertikalen Wellen antreibt. Outside Direct Drive beseitigt die Zentraltrommel vollständig, schafft Platz und erlaubt mehrere Bänder in einem System.
Brauche ich ein spezielles Band?
Nein - TwenteSideFlex nutzt das Standard-TwenteFlex-Band. Der Unterschied ist die Antriebsart (von außen), die einen einfachen Retrofit ermöglicht.
Was sind die Hauptvorteile ohne Zentraltrommel?
Keine große und teure Trommel, freier Raum in der Systemmitte, die Möglichkeit breiterer Bänder und mehrerer Bänder in einem Layout sowie einfachere Reinigung.
Wo TwenteSideFlex™ überzeugt
Typische Prozesse und Branchen, für die wir diese Bandfamilie empfehlen.
Prozesse
Wir wählen TwenteSideFlex™ für Ihren Prozess
Senden Sie Ihre Anwendungsparameter (Produkt, Temperatur, Breite, Umgebung) - wir erstellen Spezifikation und Angebot für ein Twentebelt-Band.
