Moduły wibracyjne
Moduły wibracyjne napędzane pneumatycznie i elektrycznie to ważny element przenośników wstrząsowych.
Rozwiązują one problemy z usuwaniem złomu i różnych części w sposób wydajny i niedrogi.
Transporter wstrząsowy wyposażony w moduł wibracyjny wystarczy zamontować pod narzędziem, a problemy z wiórami stalowymi i złomem znikną.
Moduły wibracyjne zostały pierwotnie opracowane do usuwania złomu z pras, jednak obecnie używane są również w operacjach montażowych.
TRANSPORTER Z ELEKTRYCZNYM MODUŁEM WIBRACYJNYM
jest to elektryczny przenośnik bezpasowy służący do przemieszczania złomu metalowego lub gotowych części z prasy. Jest on również idealnym rozwiązaniem jako podajnik liniowy w wielu zastosowaniach produkcyjnych. Transporter TPE przemieszcza materiał za pomocą unikalnego ruchu oscylacyjnego. Można też łatwo zainstalować specjalnie wykonaną tacę, aby zapewnić rytmiczny, liniowy ruch, który popycha rynnę do przodu ze stałą prędkością i przyspieszającym ruchem do tyłu. Z uwagi na zasilanie elektryczne generuje minimalny hałas.
TRANSPORTER Z PNEUMATYCZNYM MODUŁEM WIBRACYJNYM
jest to wyjątkowy przenośnik bezpasowy transportujący kawałki złomu lub części za pomocą ruchu potrząsającego. Specjalnie zaprojektowana taca jest montowana na korpusie, a rytmiczny, liniowy ruch przesuwa tacę do przodu, a następnie szybko w tył. Wióry metalowe, złom lub wyprodukowane części są delikatnie przesuwane wzdłuż tacy i trafiają do pojemnika.
MODEL

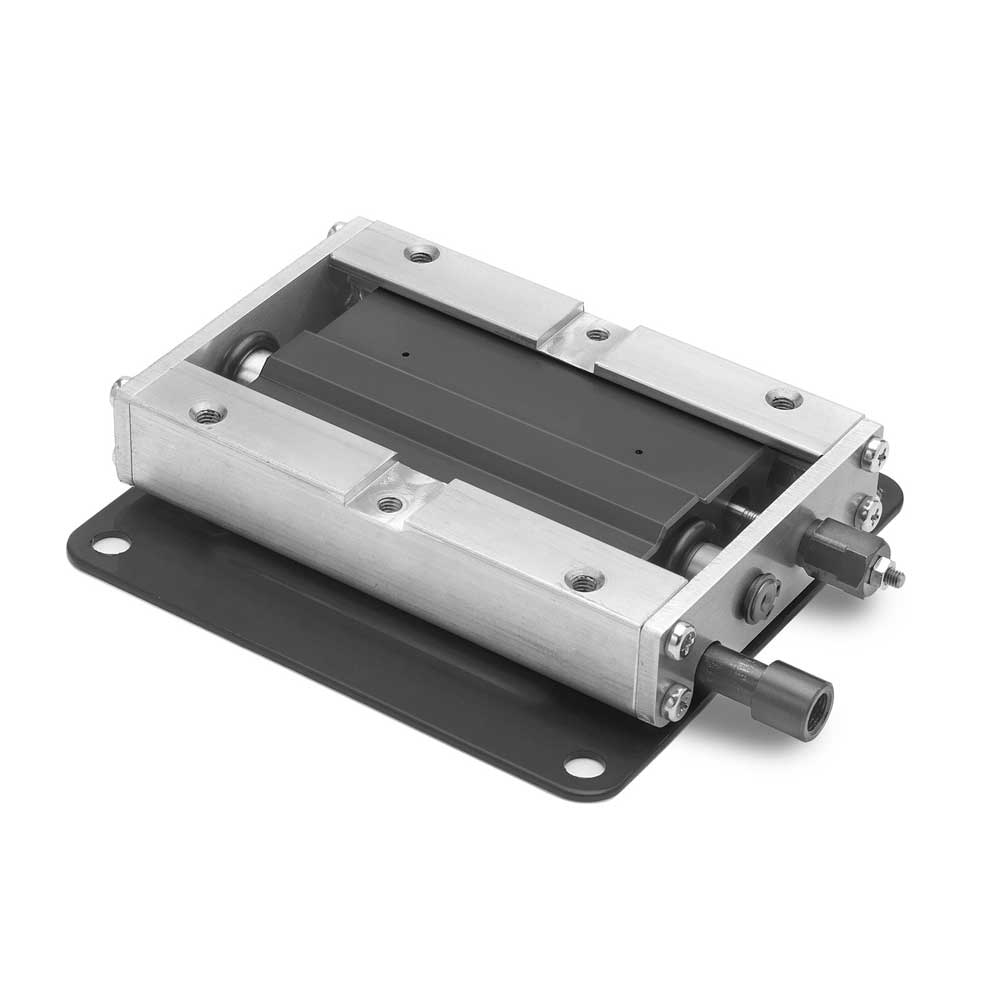

Pneumatyczny moduł wibracyjny TP3
Maksymalna ładowność: 3 kg
Maksymalna waga tacy: 1,5 kg
Długość skoku: 23 mm
Prędkość posuwu: ok. 8-10 m/min
Ciśnienie powietrza: 4-4,5 bar
Zużycie powietrza: 5 l/min
Maksymalne nachylenie tacy: 8°
Poziom hałasu: 56 dB (A)
Waga: 1,5 kg

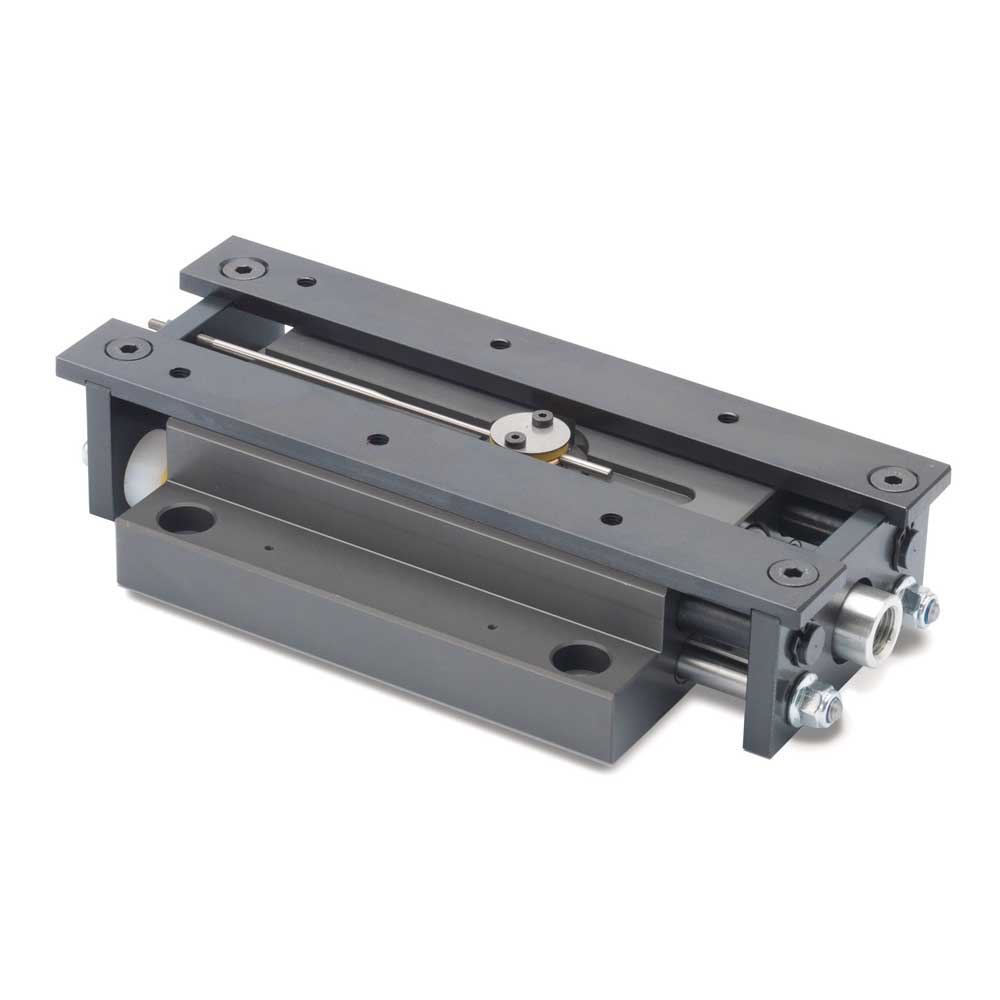

Pneumatyczny moduł wibracyjny TP10
Maksymalna ładowność: 10 kg
Maksymalna waga tacy: 3 kg
Długość skoku: 23 mm
Prędkość posuwu: ok. 8-10 m/min
Ciśnienie powietrza: 4-4,5 bar
Zużycie powietrza: 11 l/min
Maksymalne nachylenie tacy: 8°
Poziom hałasu: 60 dB (A)
Waga: 3 kg

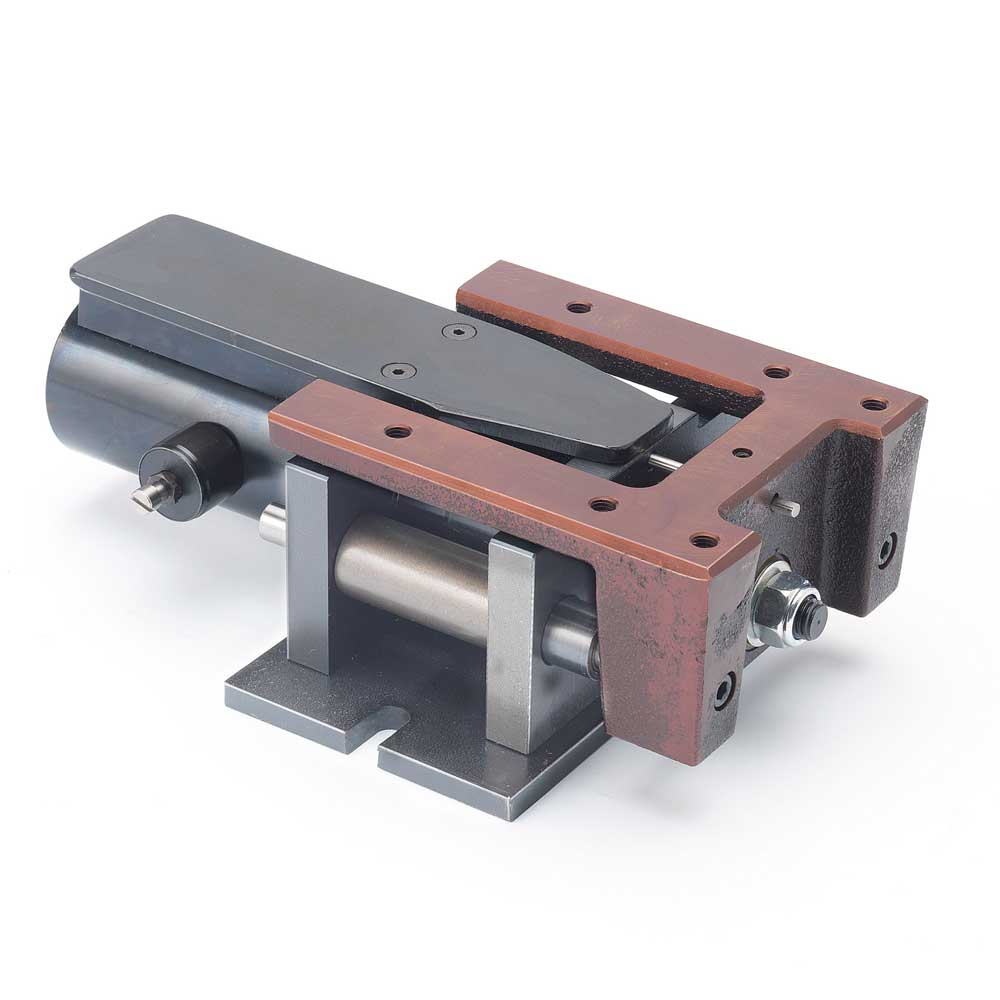

Pneumatyczny moduł wibracyjny TP40
Maksymalna ładowność: 40 kg
Maksymalna waga tacy: 15 kg
Długość skoku: 27 mm
Prędkość posuwu: ok. 8-10 m/min
Ciśnienie powietrza: 4-4,5 bar
Zużycie powietrza: 31 l/min
Maksymalne nachylenie tacy: 8°
Poziom hałasu: 70 dB (A)
Waga: 8,5 kg

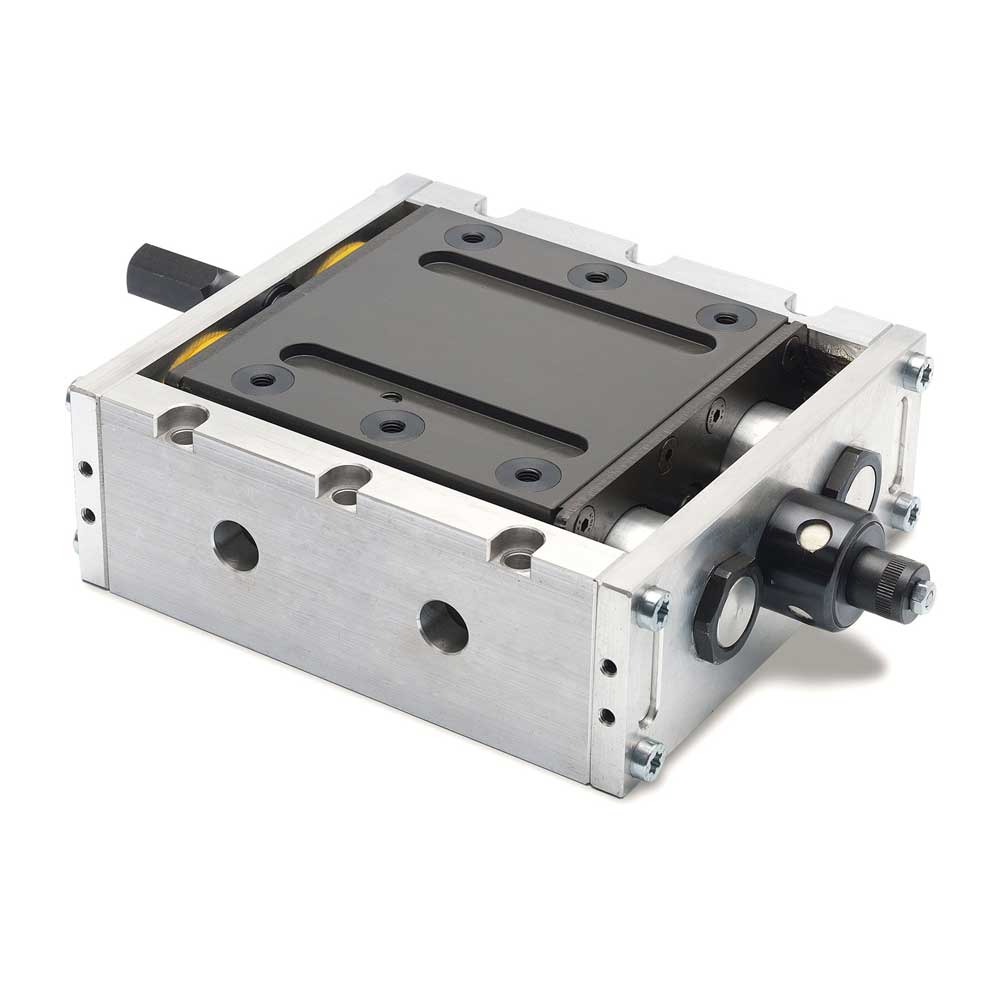

Pneumatyczny moduł wibracyjny TP70
Maksymalna ładowność: 70 kg
Maksymalna waga tacy: 50 kg
Długość skoku: 27 mm
Prędkość posuwu: ok. 8-10 m/min
Ciśnienie powietrza: 4-4,5 bar
Zużycie powietrza: 44 l/min
Maksymalne nachylenie tacy: 8°
Poziom hałasu: 69 dB (A)
Waga: 6 kg
Pneumatyczny moduł wibracyjny TP140
Maksymalna ładowność: 140 kg
Maksymalna waga tacy: 100 kg
Długość skoku: 27 mm
Prędkość posuwu: ok. 8-10 m/min
Ciśnienie powietrza: 4-4,5 bar
Zużycie powietrza: 42 l/min
Maksymalne nachylenie tacy: 8°
Poziom hałasu: 62 dB (A)
Waga: 8,5 kg

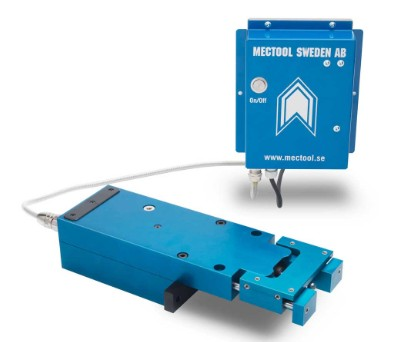

Elektryczny moduł wibracyjny TPE-15/19
Maksymalna ładowność: 15 kg
Maksymalna waga tacy 5 kg
Długość skoku: 19 mm
Prędkość posuwu: 4-8 m/min
Poziom hałasu: 55 dB (A)
Moc silnika: 0,1 kW
Podłączenie elektryczne: 110-240 V
Waga: 6 kg

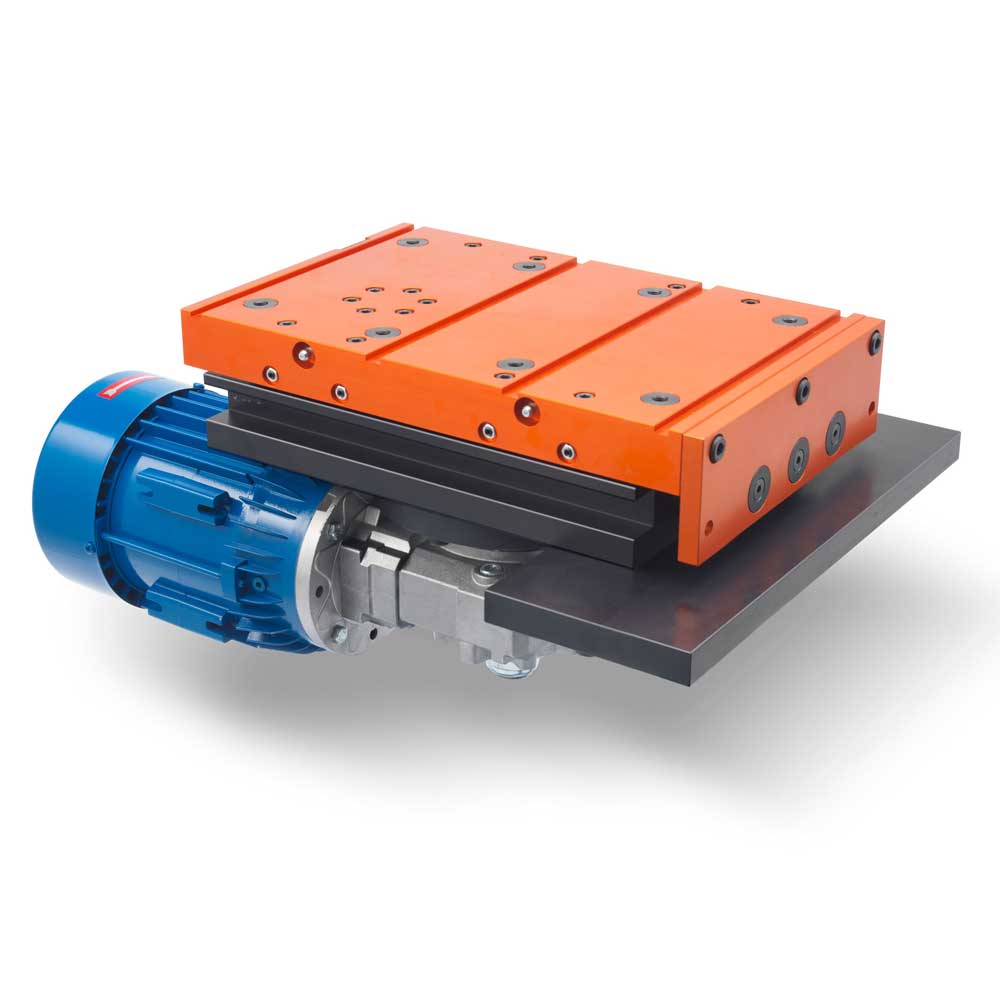

Elektryczny moduł wibracyjny TPE100
Maksymalna ładowność: 100 kg
Maksymalna waga tacy 35 kg
Długość skoku: 16 mm
Prędkość posuwu: 8-10 m/min
Poziom hałasu: 62 dB (A)
Inicjator: Tak
Moc silnika: 0,5 kW
Podłączenie elektryczne: 380-415 V 50-60 Hz alt. 110-220 V
Waga: 31 kg
