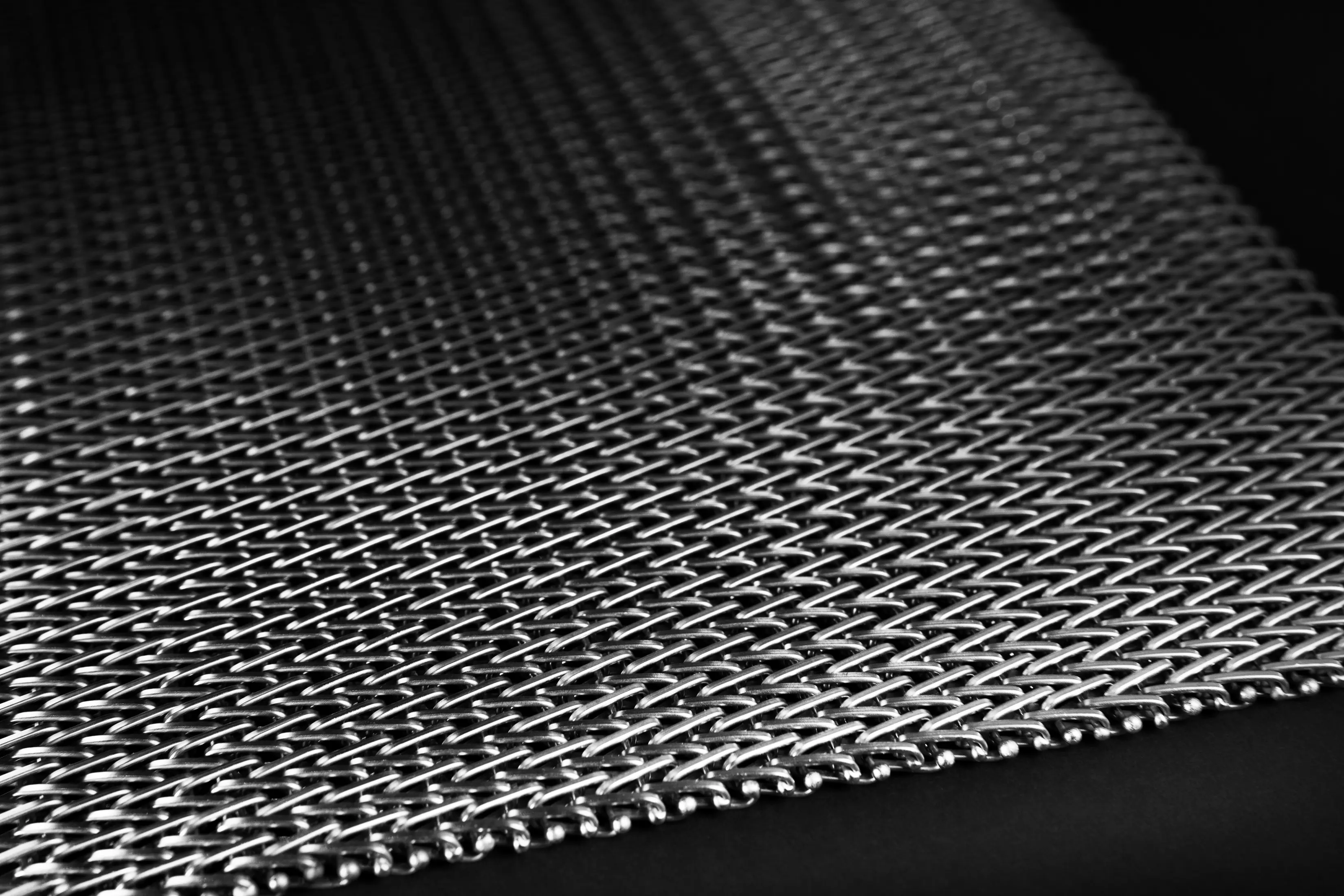

Die Mutter aller Metallbänder
Spiral-Woven- / Balanced-Weave-Bänder
Eine nahezu unendliche Zahl an Versionen: von ultrastark für schwere und heiße Produkte bis zu dichten Webungen für Kleinteile. Der Typ Rod Reinforced (RR) arbeitet bis +1200 °C.
- Max. Temp. (Typ RR)
- bis +1200 °C
- Webungstypen
- SP / GS / RS / RR / CB
- Antrieb
- Reib- oder Zahnradantrieb (GS)
- Werkstoffe
- Eisen / Nichteisen / hitzebeständig
Balanced Weave ist die Mutter aller Metallbänder - eine Webung mit praktisch unendlich vielen Versionen und Anwendungen: von ultrastark (schwere Lasten über große Breiten oder sehr heiße Produkte) bis zu sehr dichten Webungen für kleine Produkte und Kleinteile, die eine stabile Auflage benötigen.
Die Bänder haben eine perfekt runde Kante, selbst bei kleinem Radius, was einen sauberen Transfer zur nächsten Prozessstufe sichert. Vom Transport in Glasöfen und Industrieöfen bis zu dekorativen Trennwänden in der Architektur - Balanced Weave löst die komplexesten Anwendungen.
Voller Lastbereich
Von ultrastark für schwere Produkte bis zu dichten Webungen für Kleinteile.
Bis +1200 °C
Der Typ Rod Reinforced (RR) ist für höchste Temperaturen ausgelegt.
Sauberer Transfer
Perfekt runde Kante auch bei kleinem Umlenkradius.
Werkstofffreiheit
Eisen- und Nichteisenmetalle, Kombinationen und hitzebeständige Legierungen.
Technische Spezifikation
| Gruppen | ohne Pins / mit gewellten / mit geraden Pins |
|---|---|
| Typ SP | einseitig gewebt |
| Typ GS | gewellte Drähte (L/R) - gerader Lauf, Zahnradantrieb |
| Typ RS | gerade Drähte (Straight Wirelink) |
| Typ RR (Rod Reinforced) | stabverstärkt - bis +1200 °C |
| Typ CB (Compound) | zusätzliche Pins und Spiralen - sehr dichte Webung |
| Antrieb | Reibrollen über die volle Breite oder Zahnrad (GS) |
| Werkstoffe | Eisen, Nichteisen, Kombinationen, hitzebeständige Legierungen |
Versionen und Bauarten
SP - Einseitig gewebt
Basis-Balanced-Weave, einseitig gewebt.
GS - Gewellte Drähte
Abwechselnd L/R gewebt für geraden Lauf; Zahnradantrieb.

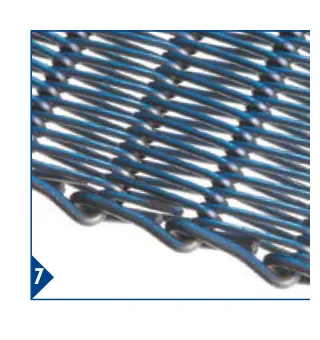

RS - Gerade Drähte
Straight Wirelink.

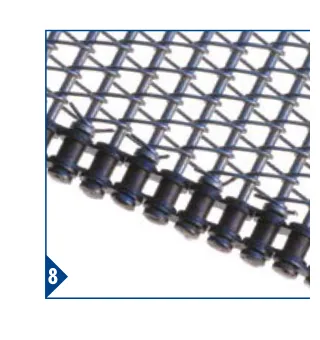

RR - Rod Reinforced
Stabverstärkte Struktur - Anwendungen bis +1200 °C.
CB - Compound Belt
Zusätzliche Pins und Spiralen - ein sehr dicht gewebtes Band.
Kantenausführung
- Schlaufenkanten Einfach endlos zu verbinden.
- Geschweißte Kanten Kleine Glieder, die sich nicht verbiegen.
- Mit Ketten Für seitlichen Antrieb/Führung.
Antrieb
- Reibrollen über die volle Bandbreite
- Formschlussantrieb mit Zahnrädern (Typ GS)
Optionen
- Kantenbleche und/oder Mitnehmer (Flights)
- Nach oben gebogene Pins (stehende Kante) bei ausgewählten Typen
Werkstoffe
Anwendungen
Häufige Fragen
Welcher Typ hält +1200 °C aus?
Der Typ Rod Reinforced (RR) - eine stabverstärkte Struktur für Anwendungen bei höchsten Temperaturen, u. a. in Glasöfen und der Wärmebehandlung.
Wie wird ein Balanced-Weave-Band angetrieben?
Standardmäßig durch Reibrollen über die volle Bandbreite. Die GS-Version (gewellte Drähte) erlaubt einen Formschlussantrieb mit Zahnrädern und sichert geraden Lauf.
Wie wird das Band endlos gemacht?
Am einfachsten über Schlaufenkanten (Looped Edges). Alternativ geschweißte Kanten (steif, kleine Glieder) oder mit Ketten - je nach Anwendung.
Wo Spiral Woven überzeugt
Typische Prozesse und Branchen, für die wir diese Bandfamilie empfehlen.
Verwandte Bauarten
Weltmarktführer
Eyelink
Flache, stabile Oberfläche mit Formschlussantrieb. Die einlagige Webung verhindert den Tunneleffekt. Twentebelt ist Weltmarktführer bei dieser Bauart.
Innovation bei Spiralen
TwenteFlex™
Schweißnahtfreie Spirale mit gebogenem Stab - Schluss mit reißenden Nähten und scharfen Kanten. Hygienisch, leicht zu reinigen. Full Metal oder POM/PA6-Hybrid.
Wir wählen Spiral Woven für Ihren Prozess
Senden Sie Ihre Anwendungsparameter (Produkt, Temperatur, Breite, Umgebung) - wir erstellen Spezifikation und Angebot für ein Twentebelt-Band.
