Maximaler Durchfluss

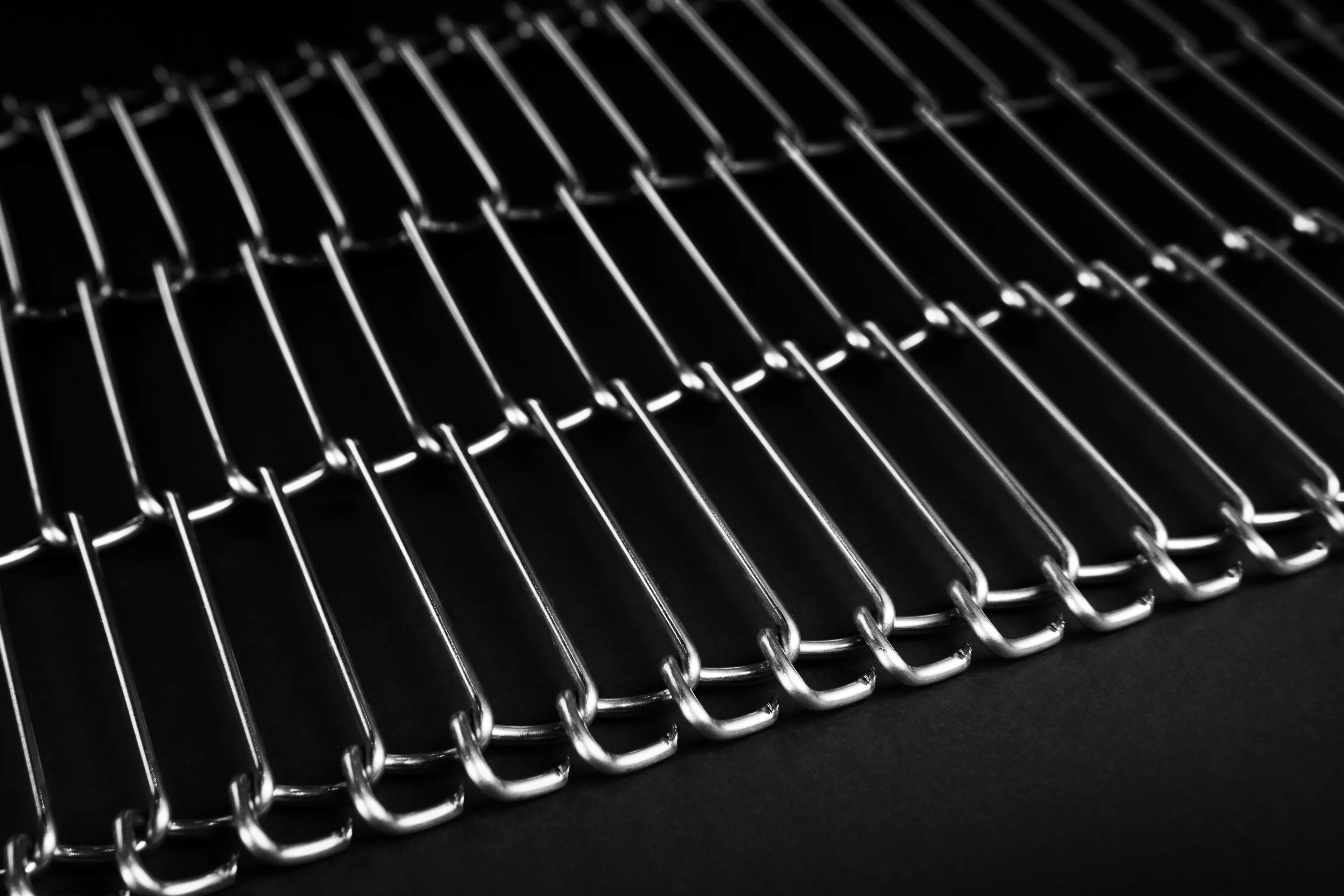

Wire-Mesh-Bänder
Sehr große Öffnungen und minimaler Produktkontakt - ideal zum Überziehen, Glasieren und Panieren leichter Produkte. Geringes Gewicht = niedrigerer Energieverbrauch.
- Teilung
- 3,5 - 28 mm
- Drahtdurchmesser
- 0,9 - 2,8 mm
- Maschenbreite
- 40 - 150 mm
- Werkstoffe
- AISI 302 / 316
Wire-Mesh-Bänder sind eine Rod-Network-Konstruktion - hochwertige homogene Drähte, die durch Querstäbe verbunden sind, gefertigt auf von Twentebelt entwickelten Maschinen. Sehr große Öffnungen sorgen für minimalen Produktkontakt - ideal für Beschichtungsprozesse: Schokoladenüberzug, Ei-Glasur und Panieren.
Das Band läuft über einen sehr kleinen Radius um und ermöglicht so einen exzellenten Transfer leichter Produkte. Das geringe Eigengewicht bedeutet niedrigeren Energieverbrauch und weniger Wärmeaufnahme bei Heizprozessen, während die offene Struktur ohne versteckte Spalten die Reinigung erleichtert.
Sehr große Öffnungen
Minimaler Produktkontakt - ideal für Beschichtung und leichte Produkte.
Kleiner Umlenkradius
Exzellenter, sauberer Transfer des Produkts zur nächsten Stufe.
Geringes Gewicht = Energieeffizienz
Niedrigerer Energieverbrauch und weniger Wärmeaufnahme.
Einfache Reinigung
Keine versteckten Spalten; FDA-, GMP- und EC-1935/2004-konform.
Technische Spezifikation
| Konstruktion | durch Querstäbe verbundene Drähte (Rod Network) |
|---|---|
| Teilung | 3,5 - 28 mm |
| Drahtdurchmesser | 0,9 - 2,8 mm |
| Maschenbreite | 40 - 150 mm |
| Werkstoffe | AISI 302, AISI 316, Federstahl, Music Wire |
| Kantenausführung | S (GR-SK) oder doppeltes Z (GR-ZK) |
| Lebensmittelsicherheit | FDA · GMP · EC 1935/2004 |
| Antrieb | Zahnräder / Scheiben (nie von der Tragseite) |
| Förderkurven | verfügbar (90°) |
Versionen und Bauarten
Einfache S-Kante
Standardmäßige einfache S-Schlaufe.
Doppelte Z-Kante
Doppelt gebogene Z-Schlaufe - zusätzliche Zahnradkante.
Antrieb
- Zahnräder oder Scheiben aus Edelstahl / Kunststoff
- Zahnradbreite = Maschenbreite minus 10 mm
- Nie von der Tragseite antreiben (das Band springt über die Zähne)
Optionen
- Mitnehmer (Flights) und Levels für festen Produktabstand
- Tips und integrierte Distanzprofile
- Endlosverbindung: Segmente / eingewebter Stab / Verbindungshülsen
Standardbereich Wire Mesh
| Draht Ø [mm] | Min. S-Kante [mm] | Min. Masche [mm] | Typ |
|---|---|---|---|
| 0,90 | 4 | 40 | SK / ZK |
| 1,20 | 4 | 40 | SK / ZK |
| 1,40 | 5 | 45 | SK / ZK |
| 1,60 | 6 | 50 | SK |
| 2,00 | 8 | 50 | SK |
| 2,35 | 10 | 65 | SK |
| 2,80 | 12,5 | 80 | SK |
Beispielbezeichnung: GR-SK 8 - 5×76,8 - 8 - 10 - 1,6. Teilung 3,5-28 mm, Masche 40-150 mm. Abweichende Spezifikationen auf Anfrage.
Werkstoffe
Anwendungen
Häufige Fragen
Sind Wire-Mesh-Bänder lebensmittelecht?
Ja - sie werden nach aktuellen Anforderungen gefertigt: FDA, GMP und der Rahmenverordnung EC 1935/2004. Die offene Struktur ohne versteckte Spalten erleichtert die Reinigung.
Wie wird ein Wire-Mesh-Band (Stabband) angetrieben?
Durch Zahnräder oder Scheiben (Edelstahl oder Kunststoff), die unter den ungeraden Bandabschnitten sitzen. Nie von der Tragseite antreiben, da das Band sonst über die Zähne springt.
Wie wird das Band endlos gemacht?
Mit drei Methoden: Verbinden einzelner Segmente, Einweben eines Stabes oder mit Verbindungshülsen (Connection Tubes). Die Wahl hängt vom Maschentyp und der Anwendung ab.
Wo Wire Mesh überzeugt
Typische Prozesse und Branchen, für die wir diese Bandfamilie empfehlen.
Prozesse
Verwandte Bauarten
Weltmarktführer
Eyelink
Flache, stabile Oberfläche mit Formschlussantrieb. Die einlagige Webung verhindert den Tunneleffekt. Twentebelt ist Weltmarktführer bei dieser Bauart.
Innovation bei Spiralen
TwenteFlex™
Schweißnahtfreie Spirale mit gebogenem Stab - Schluss mit reißenden Nähten und scharfen Kanten. Hygienisch, leicht zu reinigen. Full Metal oder POM/PA6-Hybrid.
Wir wählen Wire Mesh für Ihren Prozess
Senden Sie Ihre Anwendungsparameter (Produkt, Temperatur, Breite, Umgebung) - wir erstellen Spezifikation und Angebot für ein Twentebelt-Band.
